室外电气安装标准

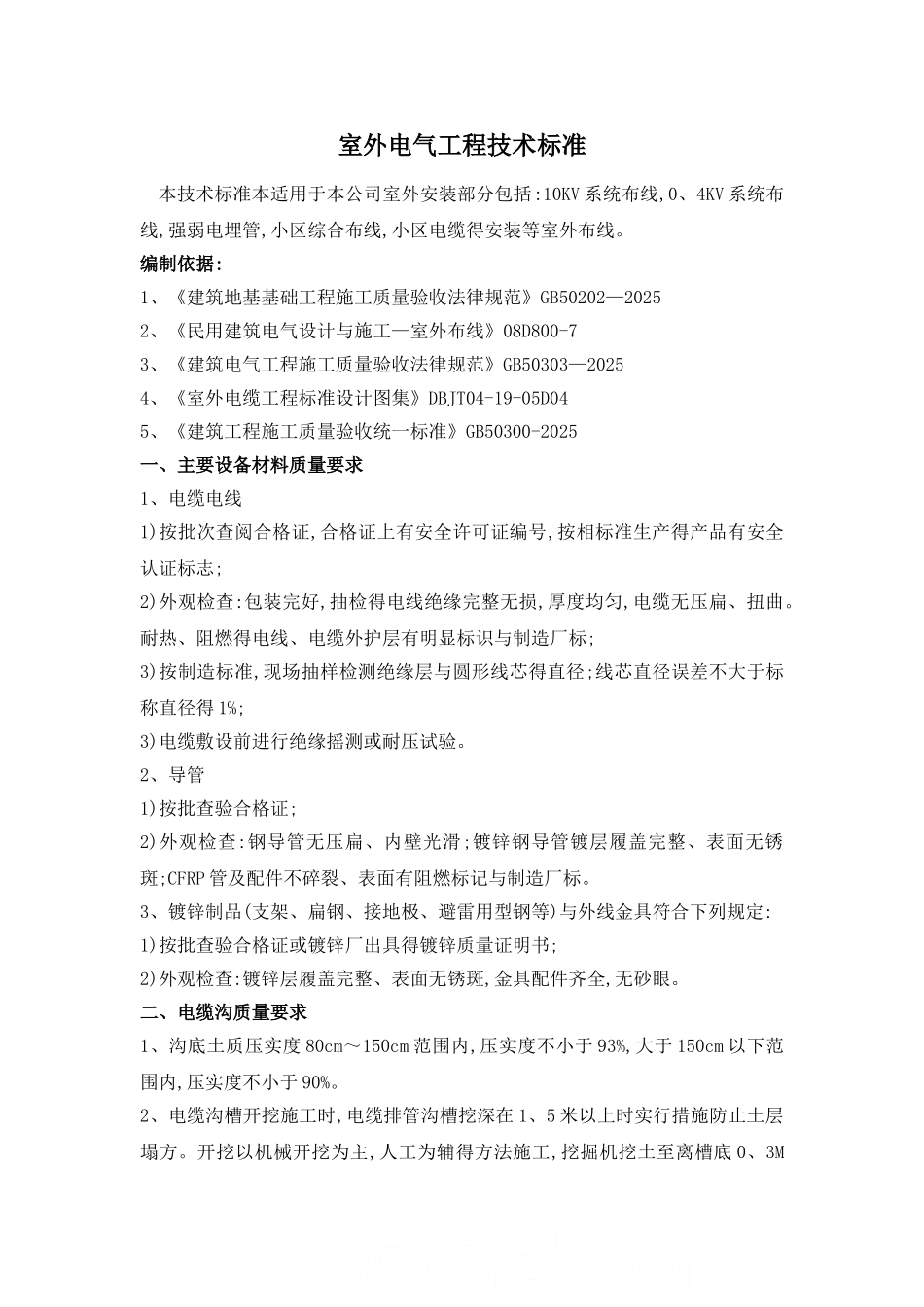

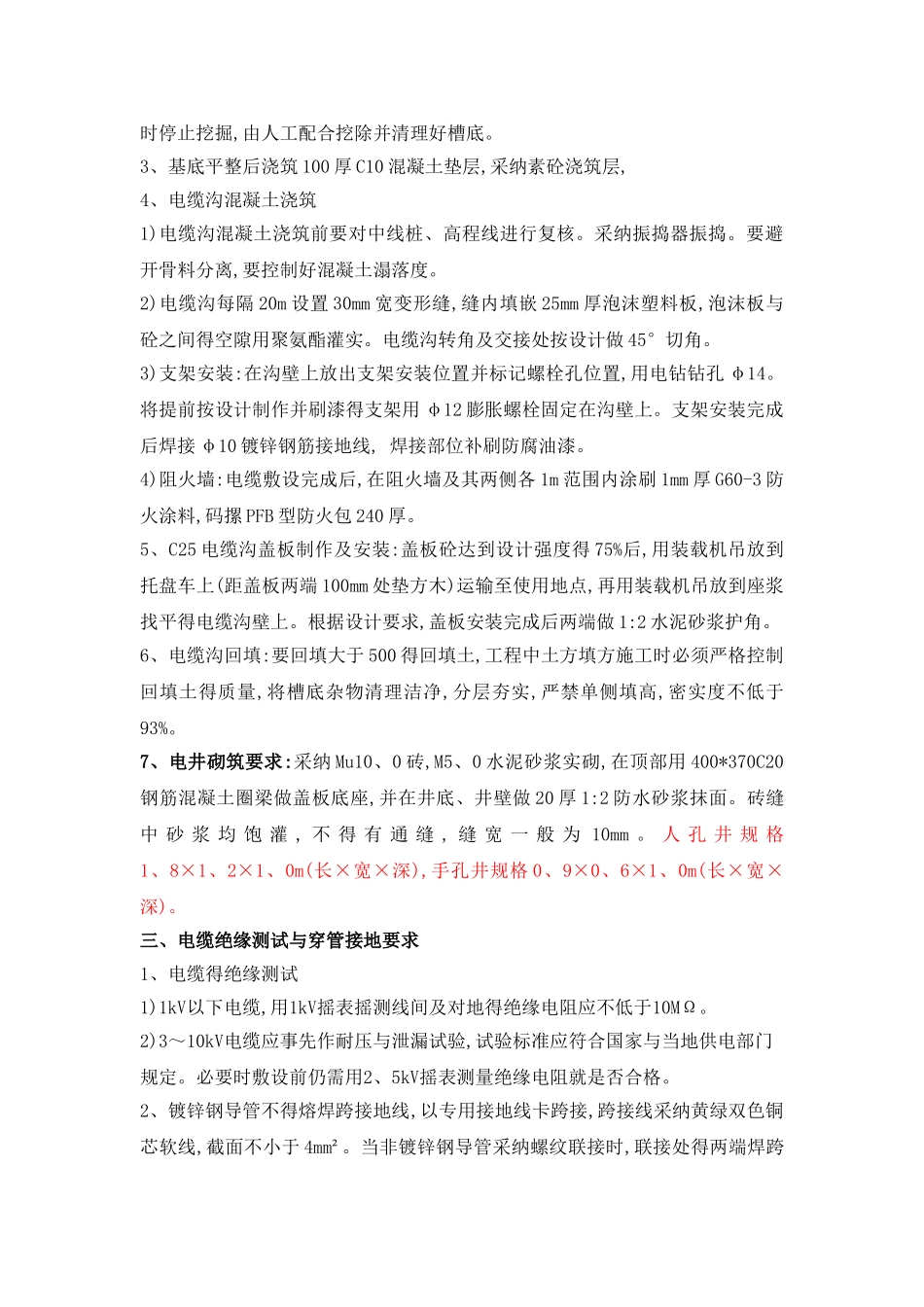

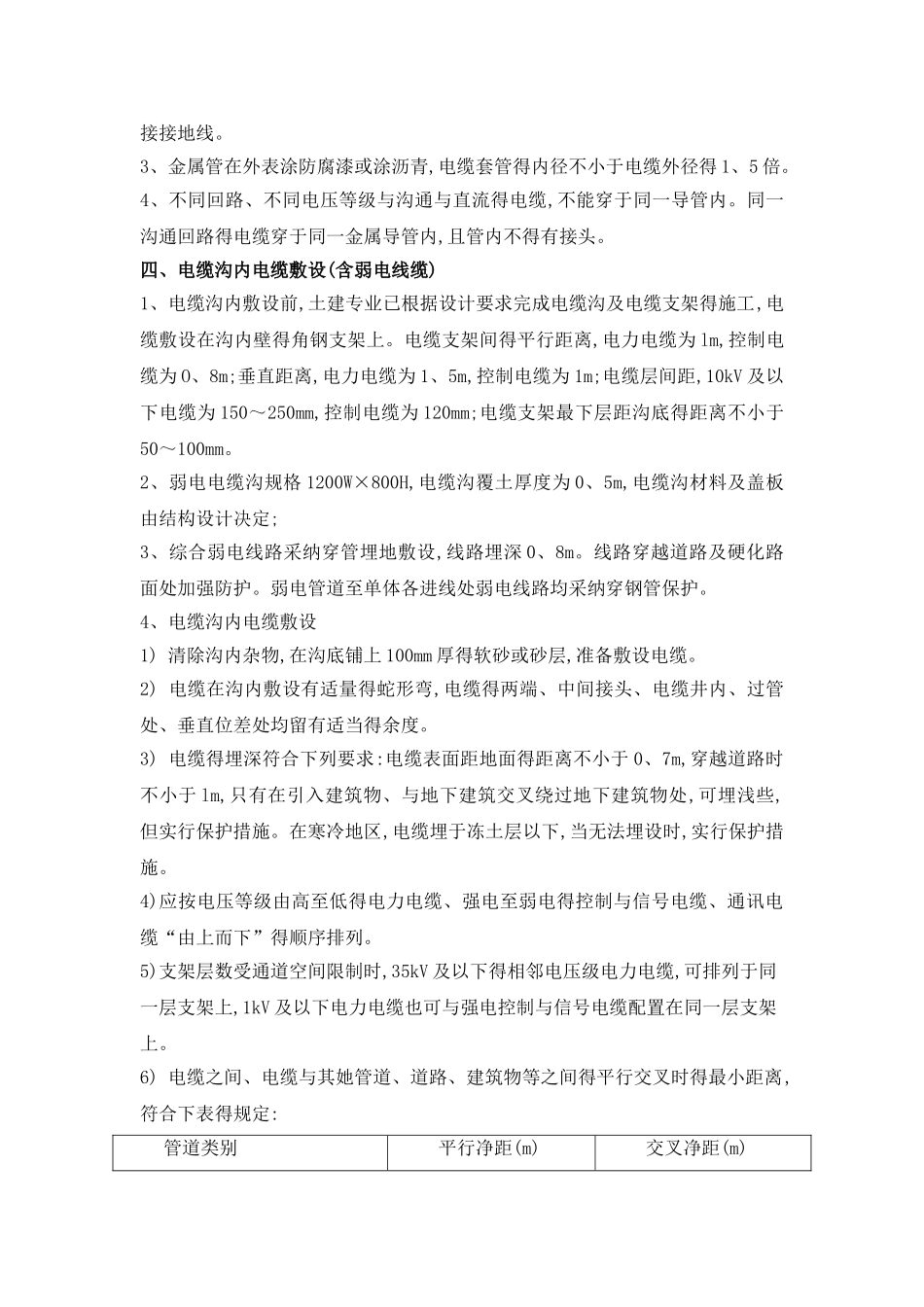

室外电气工程技术标准本技术标准本适用于本公司室外安装部分包括:10KV 系统布线,0、4KV 系统布线,强弱电埋管,小区综合布线,小区电缆得安装等室外布线。编制依据:1、《建筑地基基础工程施工质量验收法律规范》GB50202—20252、《民用建筑电气设计与施工—室外布线》08D800-73、《建筑电气工程施工质量验收法律规范》GB50303—20254、《室外电缆工程标准设计图集》DBJT04-19-05D045、《建筑工程施工质量验收统一标准》GB50300-2025一、主要设备材料质量要求1、电缆电线1)按批次查阅合格证,合格证上有安全许可证编号,按相标准生产得产品有安全认证标志;2)外观检查:包装完好,抽检得电线绝缘完整无损,厚度均匀,电缆无压扁、扭曲。耐热、阻燃得电线、电缆外护层有明显标识与制造厂标;3)按制造标准,现场抽样检测绝缘层与圆形线芯得直径;线芯直径误差不大于标称直径得 1%;3)电缆敷设前进行绝缘摇测或耐压试验。2、导管1)按批查验合格证;2)外观检查:钢导管无压扁、内壁光滑;镀锌钢导管镀层履盖完整、表面无锈斑;CFRP 管及配件不碎裂、表面有阻燃标记与制造厂标。3、镀锌制品(支架、扁钢、接地极、避雷用型钢等)与外线金具符合下列规定:1)按批查验合格证或镀锌厂出具得镀锌质量证明书;2)外观检查:镀锌层履盖完整、表面无锈斑,金具配件齐全,无砂眼。二、电缆沟质量要求1、沟底土质压实度 80cm～150cm 范围内,压实度不小于 93%,大于 150cm 以下范围内,压实度不小于 90%。2、电缆沟槽开挖施工时,电缆排管沟槽挖深在 1、5 米以上时实行措施防止土层塌方。开挖以机械开挖为主,人工为辅得方法施工,挖掘机挖土至离槽底 0、3M时停止挖掘,由人工配合挖除并清理好槽底。3、基底平整后浇筑 100 厚 C10 混凝土垫层,采纳素砼浇筑层,4、电缆沟混凝土浇筑1)电缆沟混凝土浇筑前要对中线桩、高程线进行复核。采纳振捣器振捣。要避开骨料分离,要控制好混凝土溻落度。2)电缆沟每隔 20m 设置 30mm 宽变形缝,缝内填嵌 25mm 厚泡沫塑料板,泡沫板与砼之间得空隙用聚氨酯灌实。电缆沟转角及交接处按设计做 45°切角。 3)支架安装:在沟壁上放出支架安装位置并标记螺栓孔位置,用电钻钻孔 φ14。将提前按设计制作并刷漆得支架用 φ12 膨胀螺栓固定在沟壁上。支架安装完成后焊接 φ10 镀锌钢筋接地线, 焊接部位补刷防腐油漆。4)阻火墙:电缆敷设完成后,在阻火墙及其两侧各 1m 范围内涂刷 1mm 厚 G60-3 防火涂料,码摞 PFB 型防火包 240 厚。5、C25...
