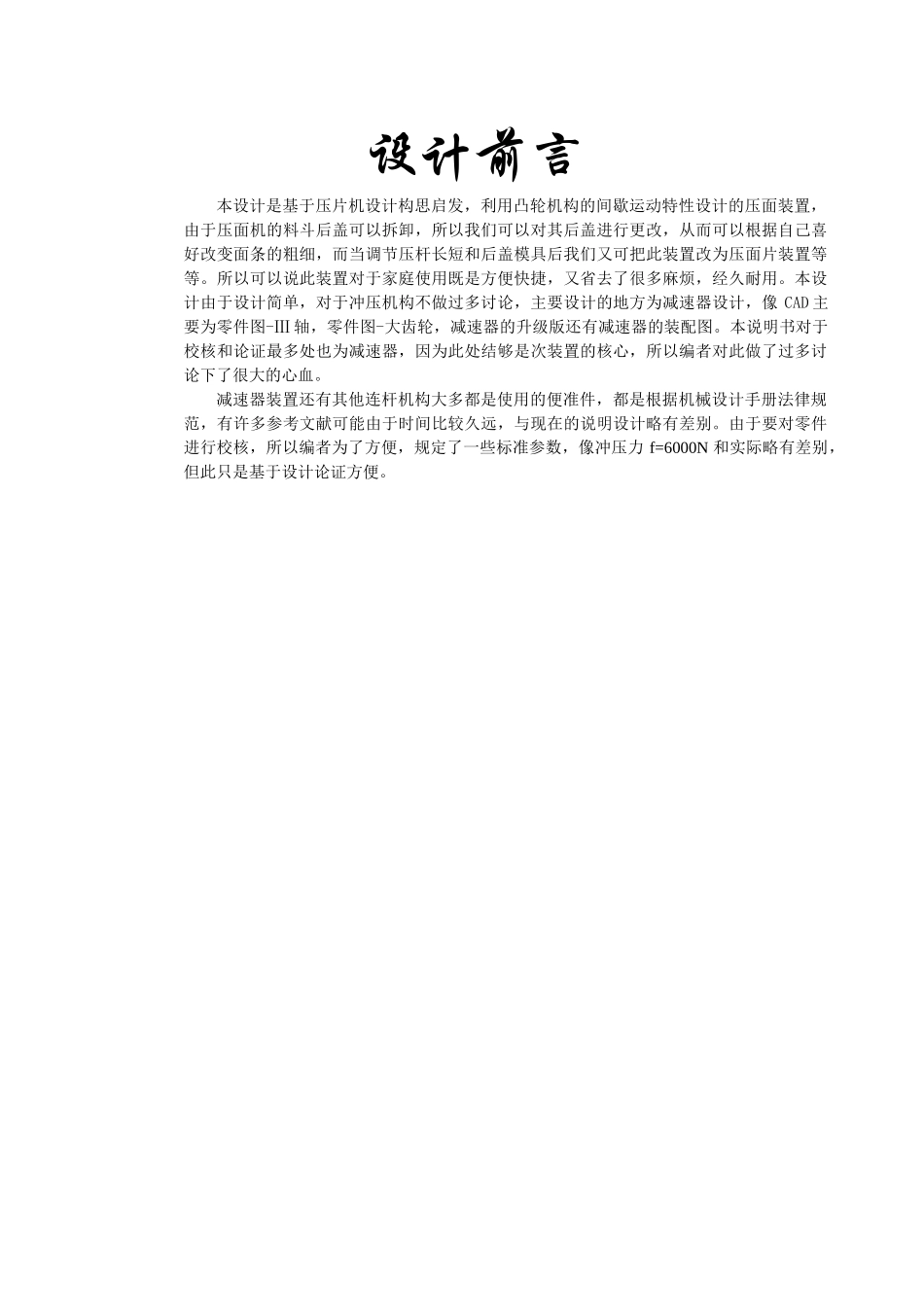

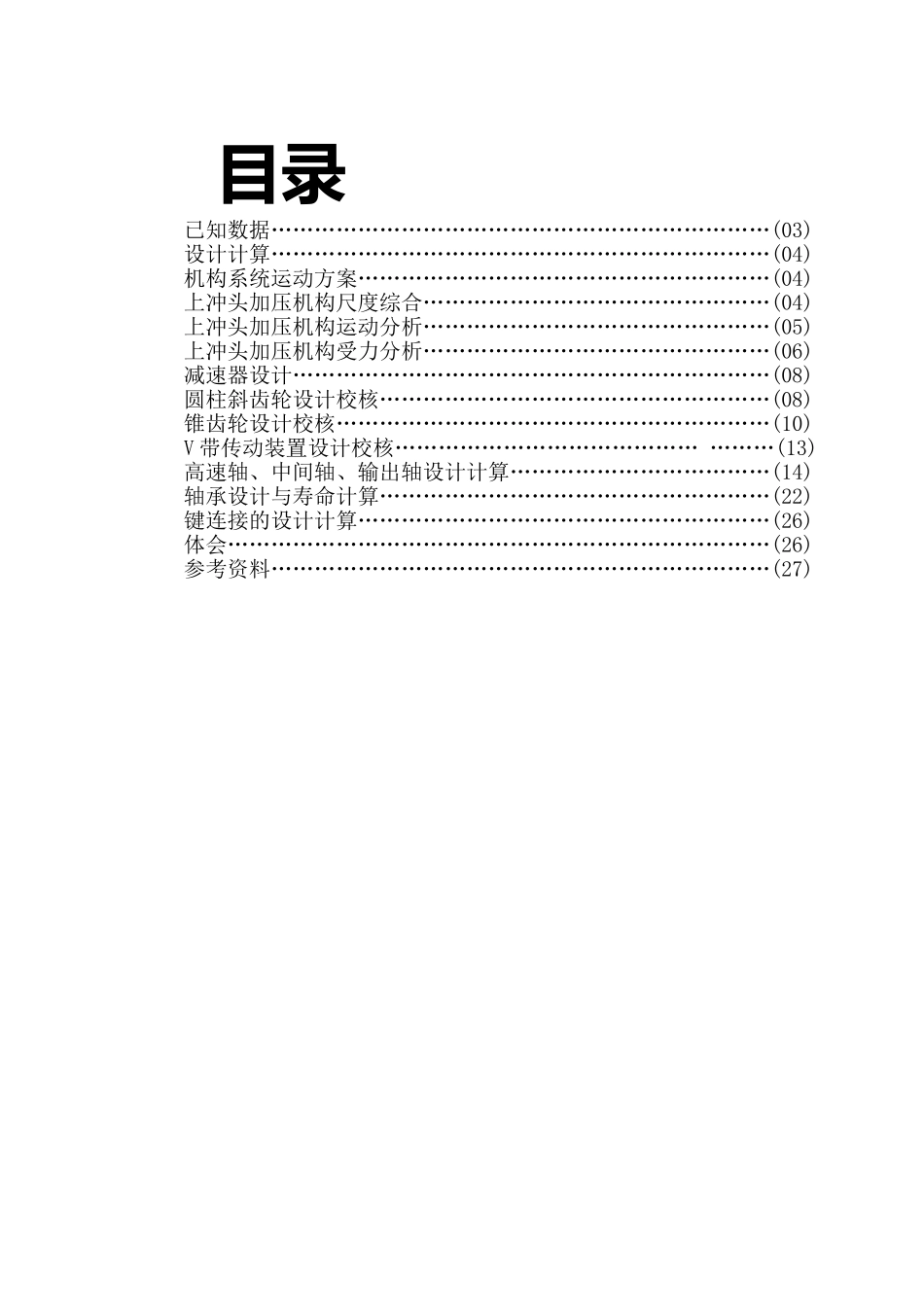

设计题目：家用压面机指导老师：学生姓名： 学号： 班级： 班设计期间 设计前言本设计是基于压片机设计构思启发，利用凸轮机构的间歇运动特性设计的压面装置，由于压面机的料斗后盖可以拆卸，所以我们可以对其后盖进行更改，从而可以根据自己喜好改变面条的粗细，而当调节压杆长短和后盖模具后我们又可把此装置改为压面片装置等等。所以可以说此装置对于家庭使用既是方便快捷，又省去了很多麻烦，经久耐用。本设计由于设计简单，对于冲压机构不做过多讨论，主要设计的地方为减速器设计，像 CAD 主要为零件图-Ⅲ 轴，零件图-大齿轮，减速器的升级版还有减速器的装配图。本说明书对于校核和论证最多处也为减速器，因为此处结够是次装置的核心，所以编者对此做了过多讨论下了很大的心血。减速器装置还有其他连杆机构大多都是使用的便准件，都是根据机械设计手册法律规范，有许多参考文献可能由于时间比较久远，与现在的说明设计略有差别。由于要对零件进行校核，所以编者为了方便，规定了一些标准参数，像冲压力 f=6000N 和实际略有差别，但此只是基于设计论证方便。目录已知数据……………………………………………………………(03)设计计算……………………………………………………………(04)机构系统运动方案…………………………………………………(04)上冲头加压机构尺度综合…………………………………………(04)上冲头加压机构运动分析…………………………………………(05)上冲头加压机构受力分析…………………………………………(06)减速器设计…………………………………………………………(08)圆柱斜齿轮设计校核………………………………………………(08)锥齿轮设计校核……………………………………………………(10)V 带传动装置设计校核…………………………………… ………(13)高速轴、中间轴、输出轴设计计算………………………………(14)轴承设计与寿命计算………………………………………………(22)键连接的设计计算…………………………………………………(26)体会…………………………………………………………………(26)参考资料……………………………………………………………(27)Ⅰ、已知数据：1．原动机选择三相沟通异步电动机，同步转速 为 1000 r/min。2．该机械系统要求设计为单自由度的机械。3．压片时的最大阻力为 F=6000N4．生产率为每分钟压制 40 块面块，即冲头每分钟往 复运动 40 次5．模具...
