导墙施工技术交底

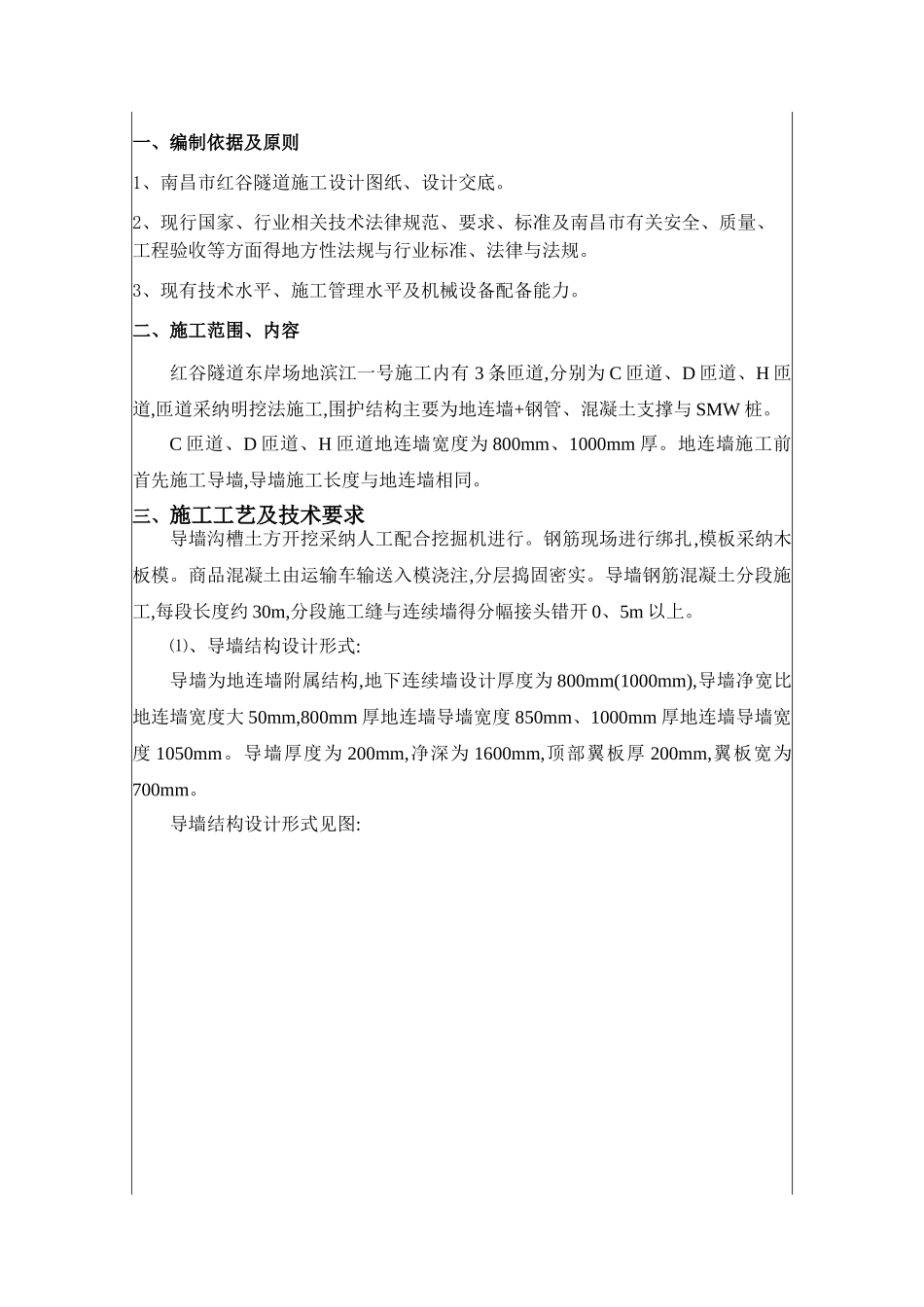

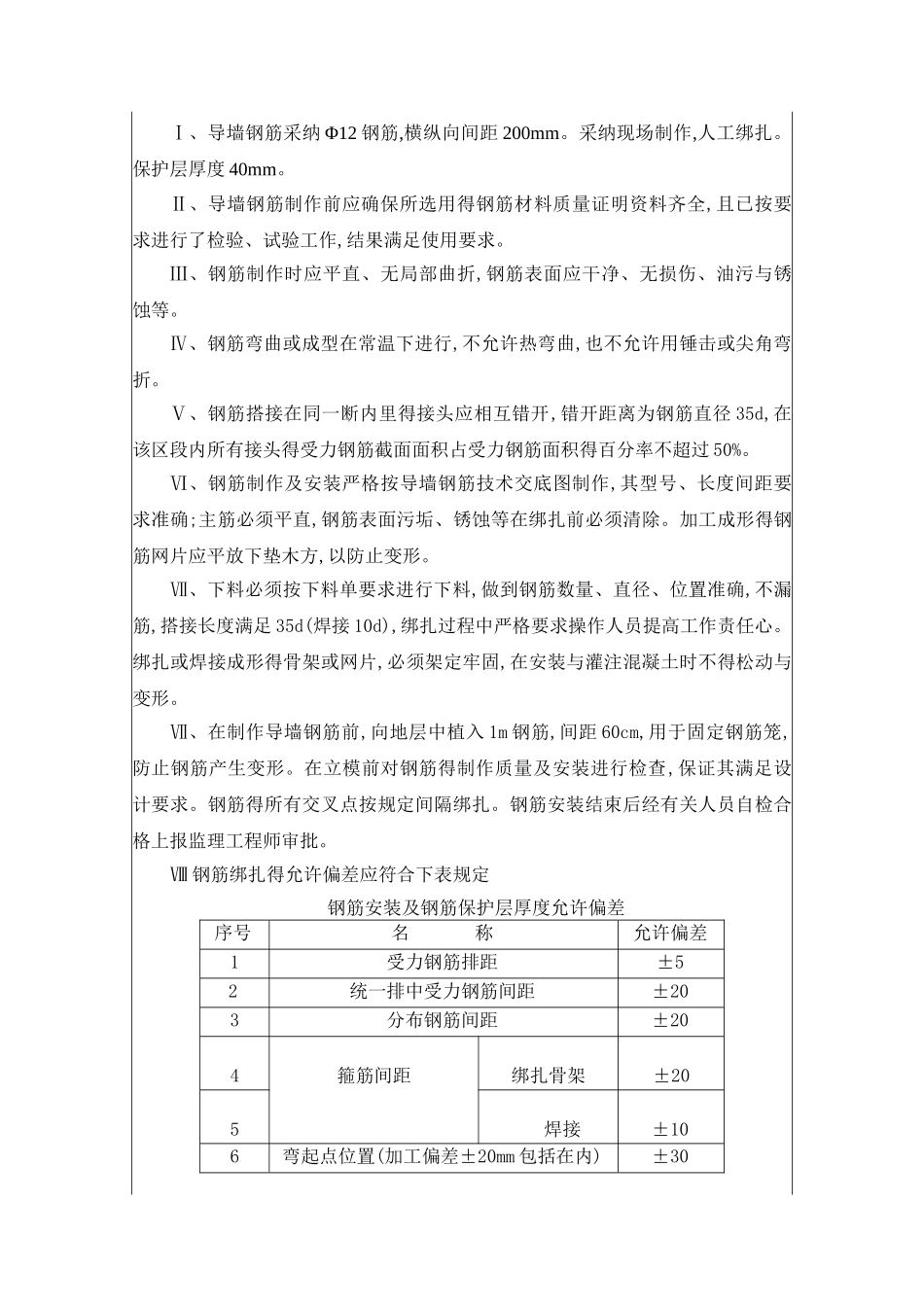

一、编制依据及原则1、南昌市红谷隧道施工设计图纸、设计交底。2、现行国家、行业相关技术法律规范、要求、标准及南昌市有关安全、质量、工程验收等方面得地方性法规与行业标准、法律与法规。3、现有技术水平、施工管理水平及机械设备配备能力。二、施工范围、内容红谷隧道东岸场地滨江一号施工内有 3 条匝道,分别为 C 匝道、D 匝道、H 匝道,匝道采纳明挖法施工,围护结构主要为地连墙+钢管、混凝土支撑与 SMW 桩。C 匝道、D 匝道、H 匝道地连墙宽度为 800mm、1000mm 厚。地连墙施工前首先施工导墙,导墙施工长度与地连墙相同。三、施工工艺及技术要求导墙沟槽土方开挖采纳人工配合挖掘机进行。钢筋现场进行绑扎,模板采纳木板模。商品混凝土由运输车输送入模浇注,分层捣固密实。导墙钢筋混凝土分段施工,每段长度约 30m,分段施工缝与连续墙得分幅接头错开 0、5m 以上。⑴、导墙结构设计形式:导墙为地连墙附属结构,地下连续墙设计厚度为 800mm(1000mm),导墙净宽比地连墙宽度大 50mm,800mm 厚地连墙导墙宽度 850mm、1000mm 厚地连墙导墙宽度 1050mm。导墙厚度为 200mm,净深为 1600mm,顶部翼板厚 200mm,翼板宽为700mm。导墙结构设计形式见图:⑵、导墙施工方法①、测量放线根据场地加密控制点、施工设计图及导墙外放、加宽情况计算导墙中线坐标,经计算复核无误后进行实地导墙中线放样,并上报监理进行复核,复核无误后对施工人员进行桩位交底,并要求施工人员必须作好护桩工作,以便于检查复核。②、导墙开挖:Ⅰ、在开挖前根据控制点进行测量放样,放出轴线高程及坐标,经监理复测合格后进行导墙开挖,为保证结构净空尺寸,导墙施工时外放 50mm,开挖沟槽宽度为1250mm(800mm 厚地连墙地段)、1450mm(1000mm 厚地连墙地段);开挖沟槽深度1550mm。Ⅱ、导墙必须筑于坚实得原状土层,或加固后得地层上,导墙沟槽开挖采纳反铲挖掘机开挖人工配合清底,侧面为人工修整,严禁超挖,塌方或开挖超限得地方用红砖沙浆砌筑;Ⅲ、开挖完成后,要经过现场技术人员准确量测尺寸,方可进行下步施工。③、C15 混凝土垫层导墙底部铺设 50mm 厚 C15 混凝土垫层②、钢筋绑扎Ⅰ、导墙钢筋采纳 Φ12 钢筋,横纵向间距 200mm。采纳现场制作,人工绑扎。保护层厚度 40mm。Ⅱ、导墙钢筋制作前应确保所选用得钢筋材料质量证明资料齐全,且已按要求进行了检验、试验工作,结果满足使用要求。Ⅲ、钢筋制作时应平直、无局部曲折,钢筋表面应干净、无损伤、油污与锈蚀等。...
