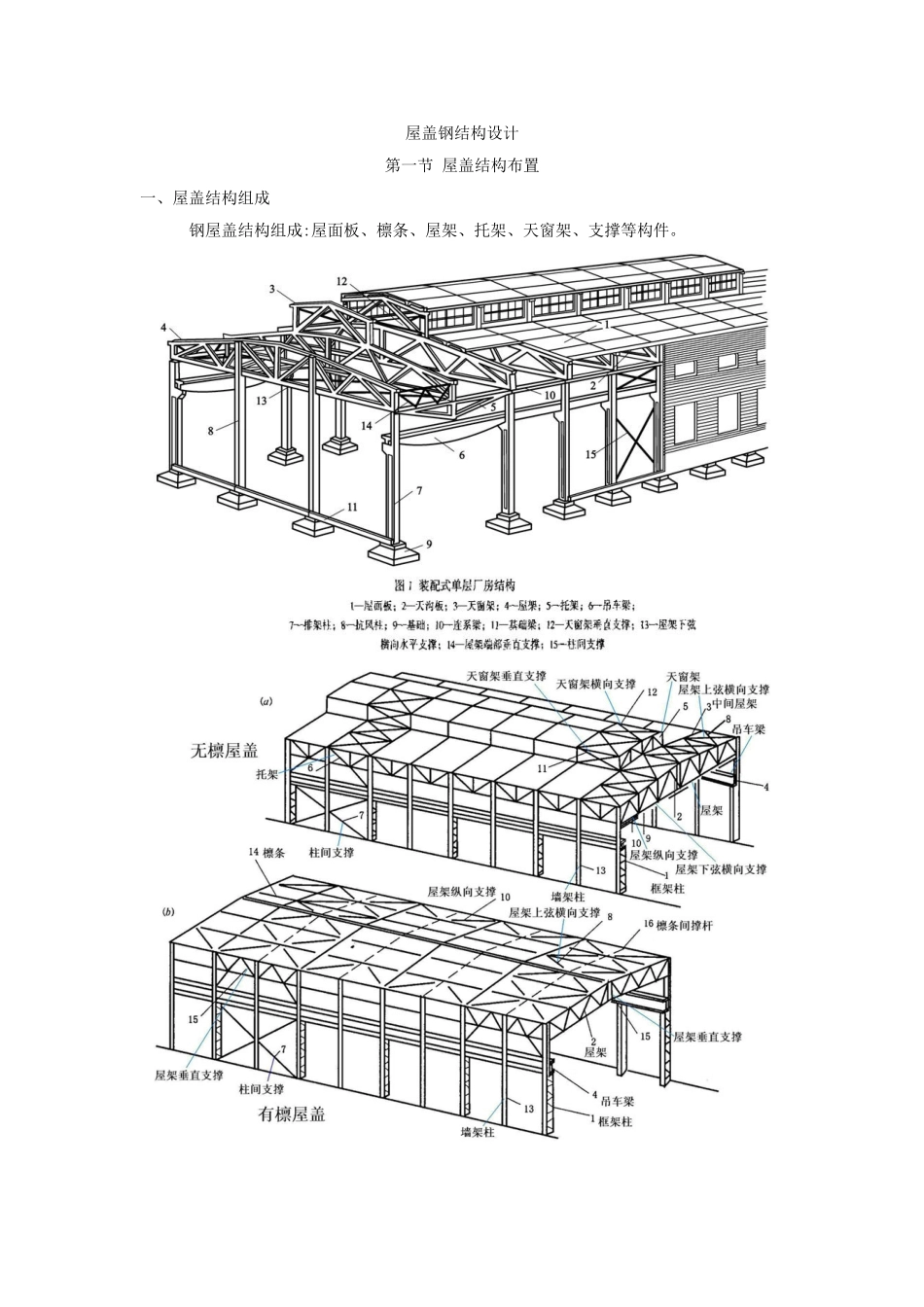

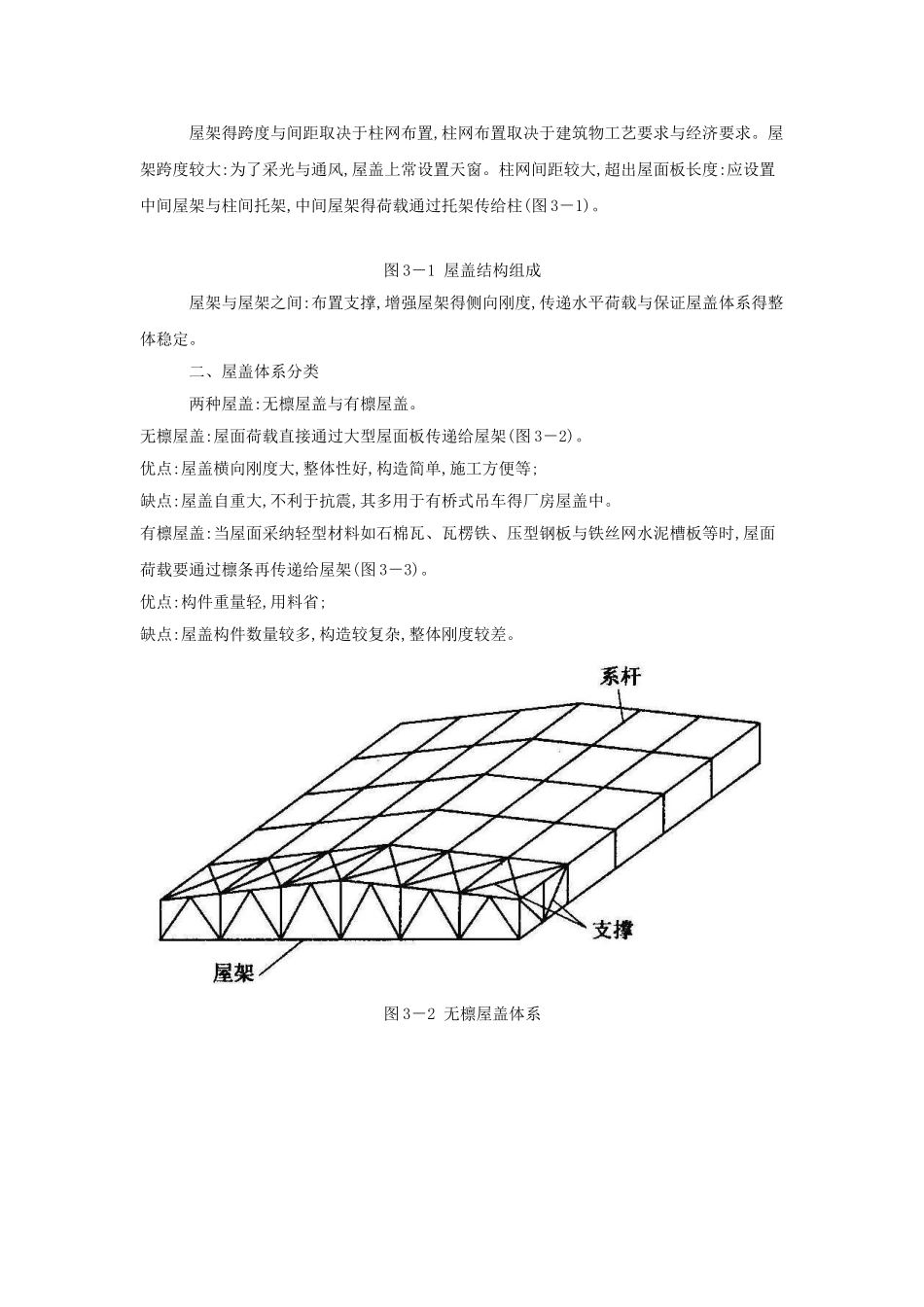

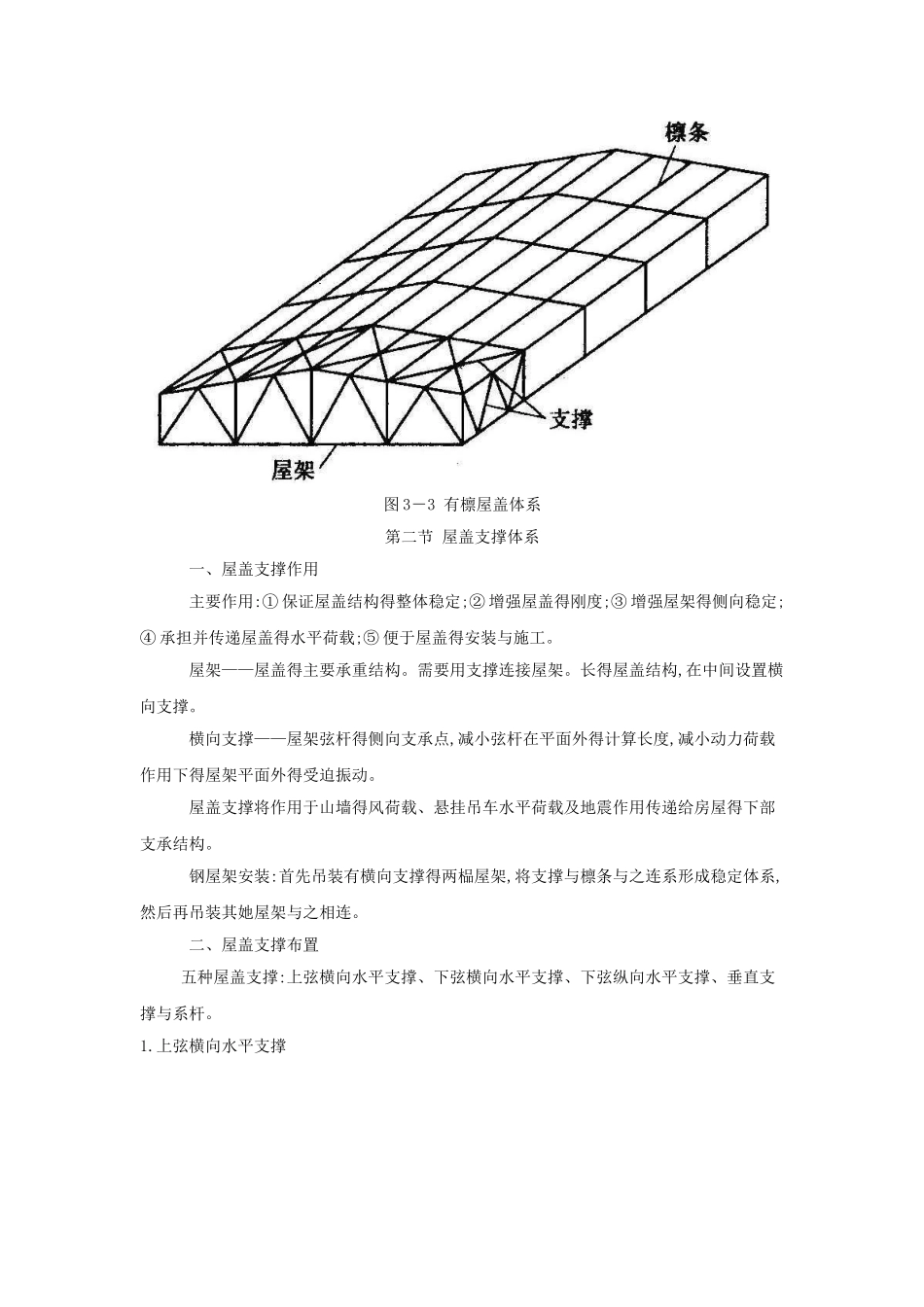

屋盖钢结构设计第一节 屋盖结构布置一、屋盖结构组成 钢屋盖结构组成:屋面板、檩条、屋架、托架、天窗架、支撑等构件。 屋架得跨度与间距取决于柱网布置,柱网布置取决于建筑物工艺要求与经济要求。屋架跨度较大:为了采光与通风,屋盖上常设置天窗。柱网间距较大,超出屋面板长度:应设置中间屋架与柱间托架,中间屋架得荷载通过托架传给柱(图 3－1)。图 3―1 屋盖结构组成 屋架与屋架之间:布置支撑,增强屋架得侧向刚度,传递水平荷载与保证屋盖体系得整体稳定。 二、屋盖体系分类 两种屋盖:无檩屋盖与有檩屋盖。无檩屋盖:屋面荷载直接通过大型屋面板传递给屋架(图 3－2)。优点:屋盖横向刚度大,整体性好,构造简单,施工方便等;缺点:屋盖自重大,不利于抗震,其多用于有桥式吊车得厂房屋盖中。有檩屋盖:当屋面采纳轻型材料如石棉瓦、瓦楞铁、压型钢板与铁丝网水泥槽板等时,屋面荷载要通过檩条再传递给屋架(图 3－3)。优点:构件重量轻,用料省;缺点:屋盖构件数量较多,构造较复杂,整体刚度较差。图 3－2 无檩屋盖体系图 3－3 有檩屋盖体系第二节 屋盖支撑体系 一、屋盖支撑作用 主要作用:① 保证屋盖结构得整体稳定;② 增强屋盖得刚度;③ 增强屋架得侧向稳定;④ 承担并传递屋盖得水平荷载;⑤ 便于屋盖得安装与施工。 屋架——屋盖得主要承重结构。需要用支撑连接屋架。长得屋盖结构,在中间设置横向支撑。 横向支撑——屋架弦杆得侧向支承点,减小弦杆在平面外得计算长度,减小动力荷载作用下得屋架平面外得受迫振动。 屋盖支撑将作用于山墙得风荷载、悬挂吊车水平荷载及地震作用传递给房屋得下部支承结构。 钢屋架安装:首先吊装有横向支撑得两榀屋架,将支撑与檩条与之连系形成稳定体系,然后再吊装其她屋架与之相连。 二、屋盖支撑布置 五种屋盖支撑:上弦横向水平支撑、下弦横向水平支撑、下弦纵向水平支撑、垂直支撑与系杆。1.上弦横向水平支撑图 3－4 屋盖支撑布置 在屋盖体系中,一般都应设置屋架上弦横向水平支撑,包括天窗架得横向水平支撑。 上弦横向水平支撑:布置在房屋两端或在温度缝区段得两端得第一柱间或第二柱间。横向水平支撑得间距≤60 m,房屋长度>60 m,还应另加设水平支撑。 2.下弦横向水平支撑设置条件:屋架跨度＞18 m;屋架跨度<18 m,但屋架下弦设有悬挂吊车;厂房内设有吨位较大得桥式吊车或其她振动设备;山墙抗风柱支承于屋架下弦。 设置位置:下弦与上弦横向水平支撑应在同一柱间内,以便形成稳定得空间体系...
