工程师必看PCB布局和走线规则

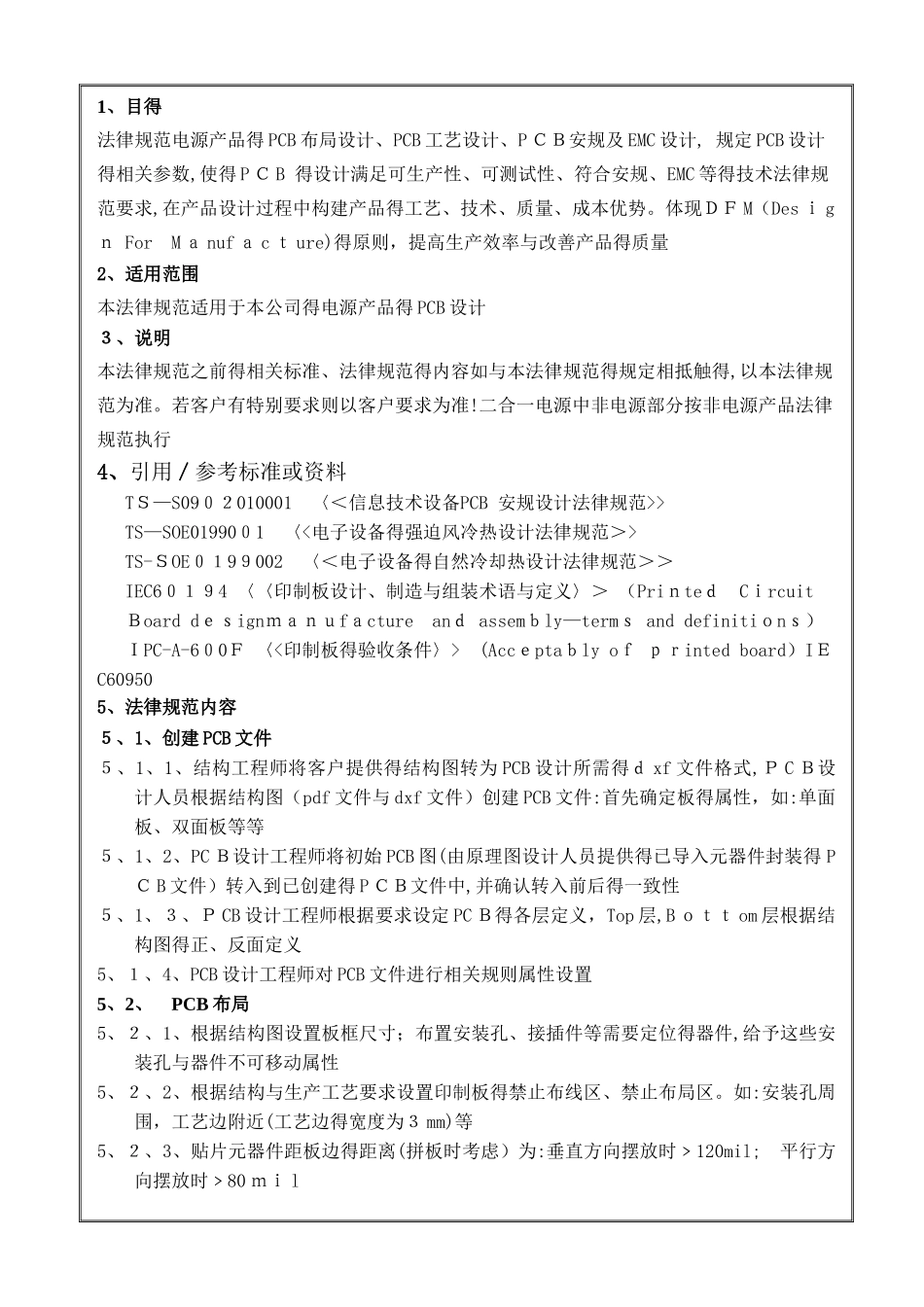

1、目得法律规范电源产品得 PCB 布局设计、PCB 工艺设计、P ＣＢ安规及 EMC 设计, 规定 PCB 设计得相关参数,使得 P Ｃ B 得设计满足可生产性、可测试性、符合安规、EMC 等得技术法律规范要求,在产品设计过程中构建产品得工艺、技术、质量、成本优势。体现ＤＦ M（Des ｉ gｎ For M ａ nuf ａ c ｔ ure)得原则，提高生产效率与改善产品得质量2、适用范围本法律规范适用于本公司得电源产品得 PCB 设计３、说明本法律规范之前得相关标准、法律规范得内容如与本法律规范得规定相抵触得,以本法律规范为准。若客户有特别要求则以客户要求为准!二合一电源中非电源部分按非电源产品法律规范执行4、引用／参考标准或资料TＳ—S09０２010001 〈＜信息技术设备PCB 安规设计法律规范>>TS—SOE01990０1 〈<电子设备得强迫风冷热设计法律规范＞>TS-ＳOE０１9９002 〈＜电子设备得自然冷却热设计法律规范＞＞IEC6０１９4 〈〈印制板设计、制造与组装术语与定义〉＞ （Priｎteｄ Cｉrcuit Ｂoard dｅｓignｍａｎｕfａcture anｄ assemｂly—termｓ and definitiｏnｓ）ＩPC-A-6０0Ｆ 〈<印制板得验收条件〉> (Accｅptaｂly oｆ ｐｒinted board）IＥC609505、法律规范内容５、1、创建 PCB 文件５、1、1、结构工程师将客户提供得结构图转为 PCB 设计所需得ｄ xf 文件格式,Ｐ C Ｂ设计人员根据结构图（pdf 文件与 dxf 文件）创建 PCB 文件:首先确定板得属性，如:单面板、双面板等等５、1、2、PC Ｂ设计工程师将初始 PCB 图(由原理图设计人员提供得已导入元器件封装得 PＣ B 文件）转入到已创建得 P ＣＢ文件中,并确认转入前后得一致性５、1、３、Ｐ CB 设计工程师根据要求设定 PC Ｂ得各层定义，Top 层,B ｏｔｔ om 层根据结构图得正、反面定义5、１、4、PCB 设计工程师对 PCB 文件进行相关规则属性设置5、2、 PCB 布局5、２、1、根据结构图设置板框尺寸；布置安装孔、接插件等需要定位得器件,给予这些安装孔与器件不可移动属性5、２、2、根据结构与生产工艺要求设置印制板得禁止布线区、禁止布局区。如:安装孔周围，工艺边附近(工艺边得宽度为３ mm)等5、２、3、贴片元器件距板边得距离(拼板时考虑）为:垂直方向摆放时﹥120mil; 平行方向摆放时﹥80 ｍｉ l5、2、4、综合考虑ＰＣ B 性能与加工得效率选择加工流程:加工工艺得优选顺序为,单面插装→一面贴、 一面插装,一次波峰...
