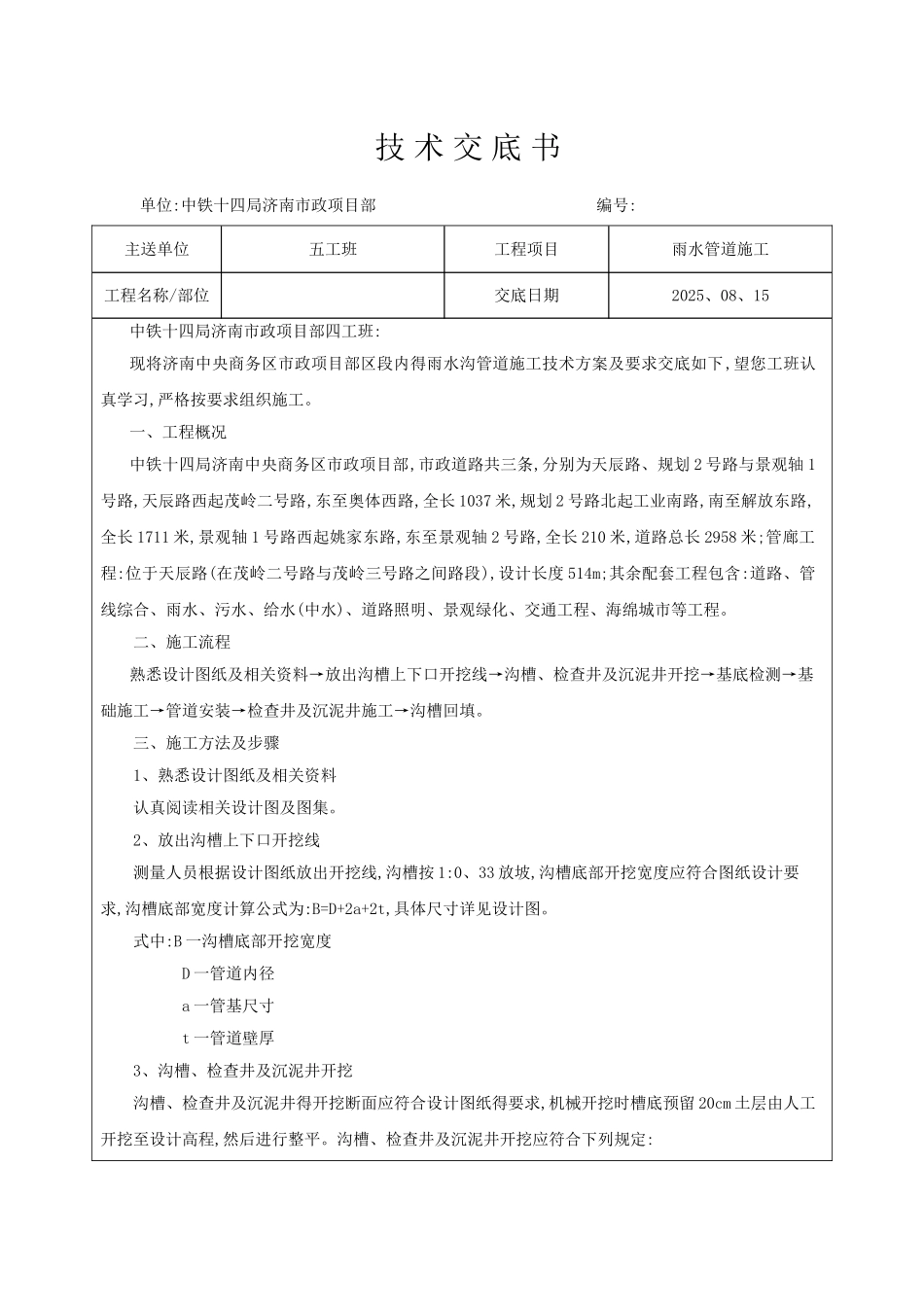

技 术 交 底 书单位:中铁十四局济南市政项目部 编号:主送单位五工班工程项目雨水管道施工工程名称/部位交底日期2025、08、15中铁十四局济南市政项目部四工班:现将济南中央商务区市政项目部区段内得雨水沟管道施工技术方案及要求交底如下,望您工班认真学习,严格按要求组织施工
一、工程概况中铁十四局济南中央商务区市政项目部,市政道路共三条,分别为天辰路、规划 2 号路与景观轴 1号路,天辰路西起茂岭二号路,东至奥体西路,全长 1037 米,规划 2 号路北起工业南路,南至解放东路,全长 1711 米,景观轴 1 号路西起姚家东路,东至景观轴 2 号路,全长 210 米,道路总长 2958 米;管廊工程:位于天辰路(在茂岭二号路与茂岭三号路之间路段),设计长度 514m;其余配套工程包含:道路、管线综合、雨水、污水、给水(中水)、道路照明、景观绿化、交通工程、海绵城市等工程
二、施工流程熟悉设计图纸及相关资料→放出沟槽上下口开挖线→沟槽、检查井及沉泥井开挖→基底检测→基础施工→管道安装→检查井及沉泥井施工→沟槽回填
三、施工方法及步骤1、熟悉设计图纸及相关资料认真阅读相关设计图及图集
2、放出沟槽上下口开挖线测量人员根据设计图纸放出开挖线,沟槽按 1:0、33 放坡,沟槽底部开挖宽度应符合图纸设计要求,沟槽底部宽度计算公式为:B=D+2a+2t,具体尺寸详见设计图
式中:B 一沟槽底部开挖宽度 D 一管道内径 a 一管基尺寸 t 一管道壁厚3、沟槽、检查井及沉泥井开挖沟槽、检查井及沉泥井得开挖断面应符合设计图纸得要求,机械开挖时槽底预留 20cm 土层由人工开挖至设计高程,然后进行整平

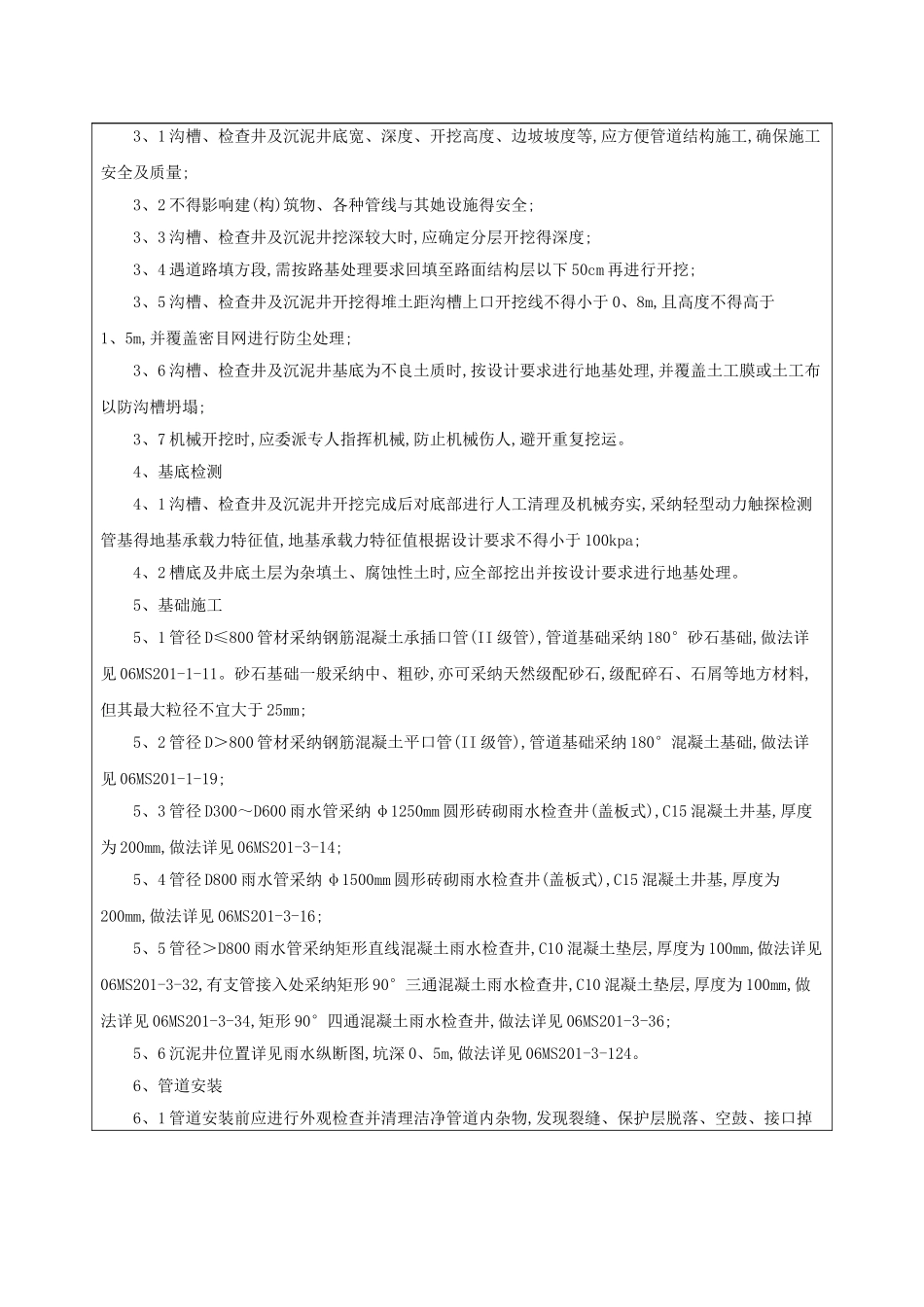

沟槽、检查井及沉泥井开挖应符合下列规定:3、1 沟槽、检查井及沉泥井底宽、深度、开挖高度、边坡坡度等,应方便管道结构施工,确保施工安全及质量;3、2 不得影响建(构)筑物、各种管线与其她设施得
