年产425万吨合格铸坯炼钢厂转炉车间设计毕业设计说明书本科学位论文

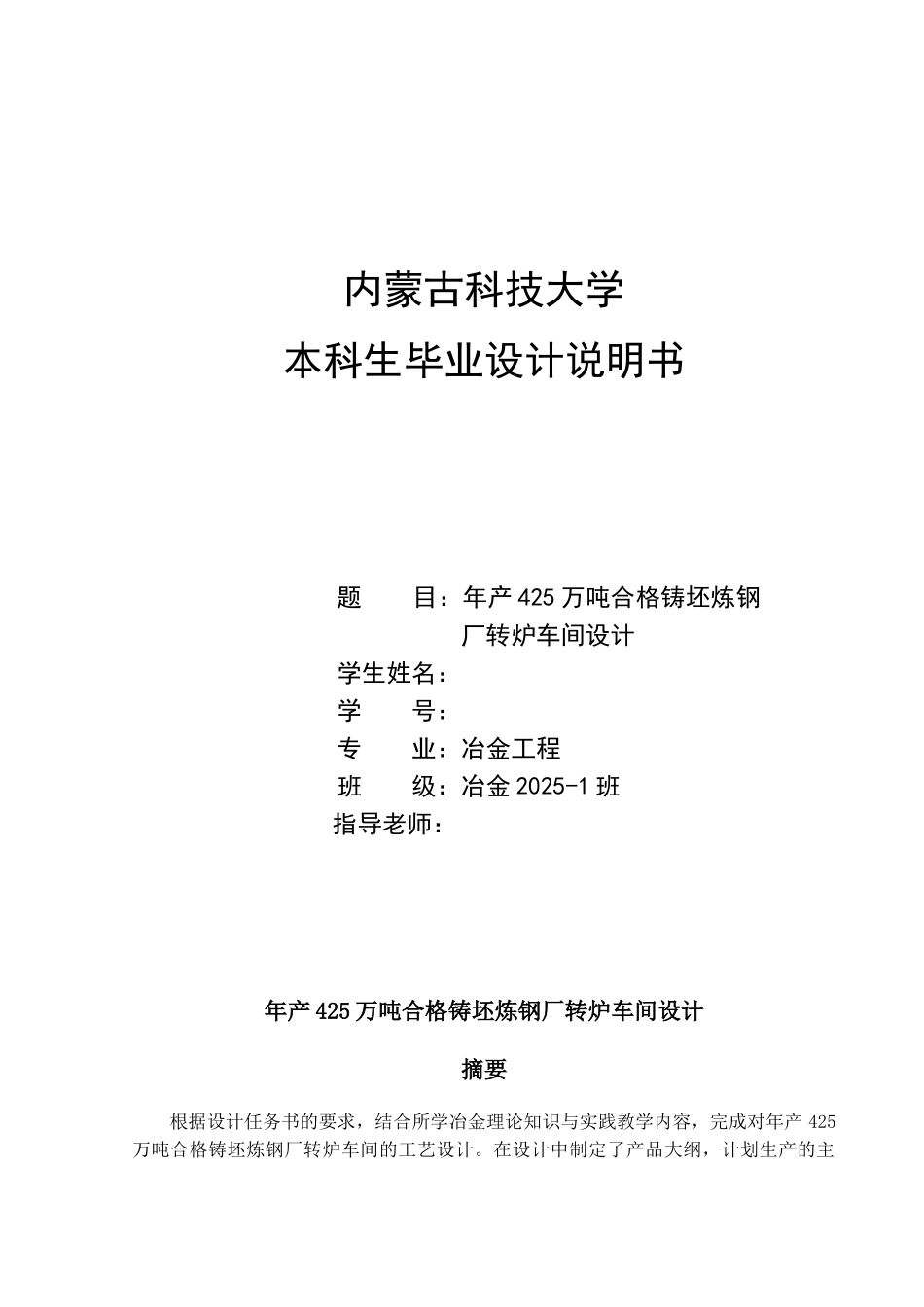

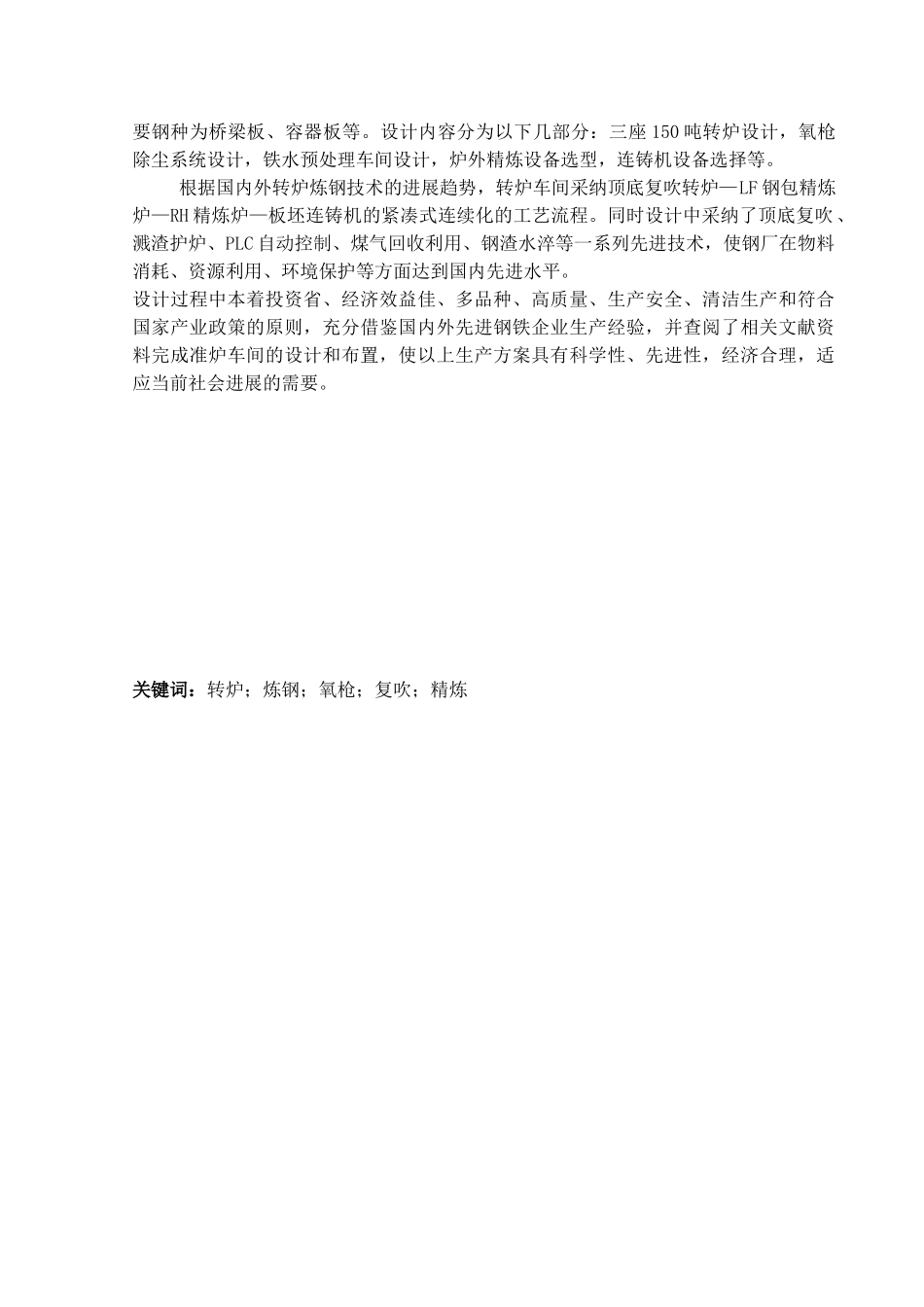

内蒙古科技大学本科生毕业设计说明书题 目：年产 425 万吨合格铸坯炼钢厂转炉车间设计学生姓名：学 号：专 业：冶金工程班 级：冶金 2025-1 班 指导老师：年产 425 万吨合格铸坯炼钢厂转炉车间设计摘要根据设计任务书的要求，结合所学冶金理论知识与实践教学内容，完成对年产 425万吨合格铸坯炼钢厂转炉车间的工艺设计。在设计中制定了产品大纲，计划生产的主要钢种为桥梁板、容器板等。设计内容分为以下几部分：三座 150 吨转炉设计，氧枪除尘系统设计，铁水预处理车间设计，炉外精炼设备选型，连铸机设备选择等。根据国内外转炉炼钢技术的进展趋势，转炉车间采纳顶底复吹转炉—LF 钢包精炼炉—RH 精炼炉—板坯连铸机的紧凑式连续化的工艺流程。同时设计中采纳了顶底复吹 、溅渣护炉、PLC 自动控制、煤气回收利用、钢渣水淬等一系列先进技术，使钢厂在物料消耗、资源利用、环境保护等方面达到国内先进水平。设计过程中本着投资省、经济效益佳、多品种、高质量、生产安全、清洁生产和符合国家产业政策的原则，充分借鉴国内外先进钢铁企业生产经验，并查阅了相关文献资料完成准炉车间的设计和布置，使以上生产方案具有科学性、先进性，经济合理，适应当前社会进展的需要。关键词：转炉；炼钢；氧枪；复吹；精炼 第一章 文献综述1.1 国外转炉炼钢技术进展概况1.1.1 国外转炉炼钢进展历程世界近代炼钢工业首先诞生于欧洲，机器得大量发明和广泛使用，使钢铁成为最基本的工业材料，对钢铁得数量和质量得需求越来越高。首先公布转炉炼钢法的是英国发明家亨利·贝塞麦，1965 年，亨利·贝塞麦在英国科学协会发表演讲，宣布其发明了底吹酸性空气转炉炼钢法，也因为此法生产率高、成本低的炼钢方法，成为冶金史上的一大创举，从此开创了大规模炼钢得新时代。1952 年奥地利的林茨和多纳维茨钢厂合作发明了第一座氧气顶吹转炉, 1960 年世界氧气顶吹转炉的钢产量占全球粗钢产量的比率不到 5% 。20 世纪 70 年代该技术进展较快, 占全球粗钢产量的比率提高到 40% ,到 20 世纪 80 年代初提高到 60%以上。1968 年德国马克西姆利安钢厂又成功开发了氧气底吹转炉。到 20 世纪 70 年代, 底吹转炉生产能力达到 3000 万 t。1977 年美国琼斯—劳夫林公司芝加哥厂建成了 2 座 225t 氧气底吹转炉, 接着日本川崎制铁公司千叶厂也投产了 230t 底吹转炉, 称为 Q- BOP 法。20 世纪 70 年代中期至 80 年代初...
