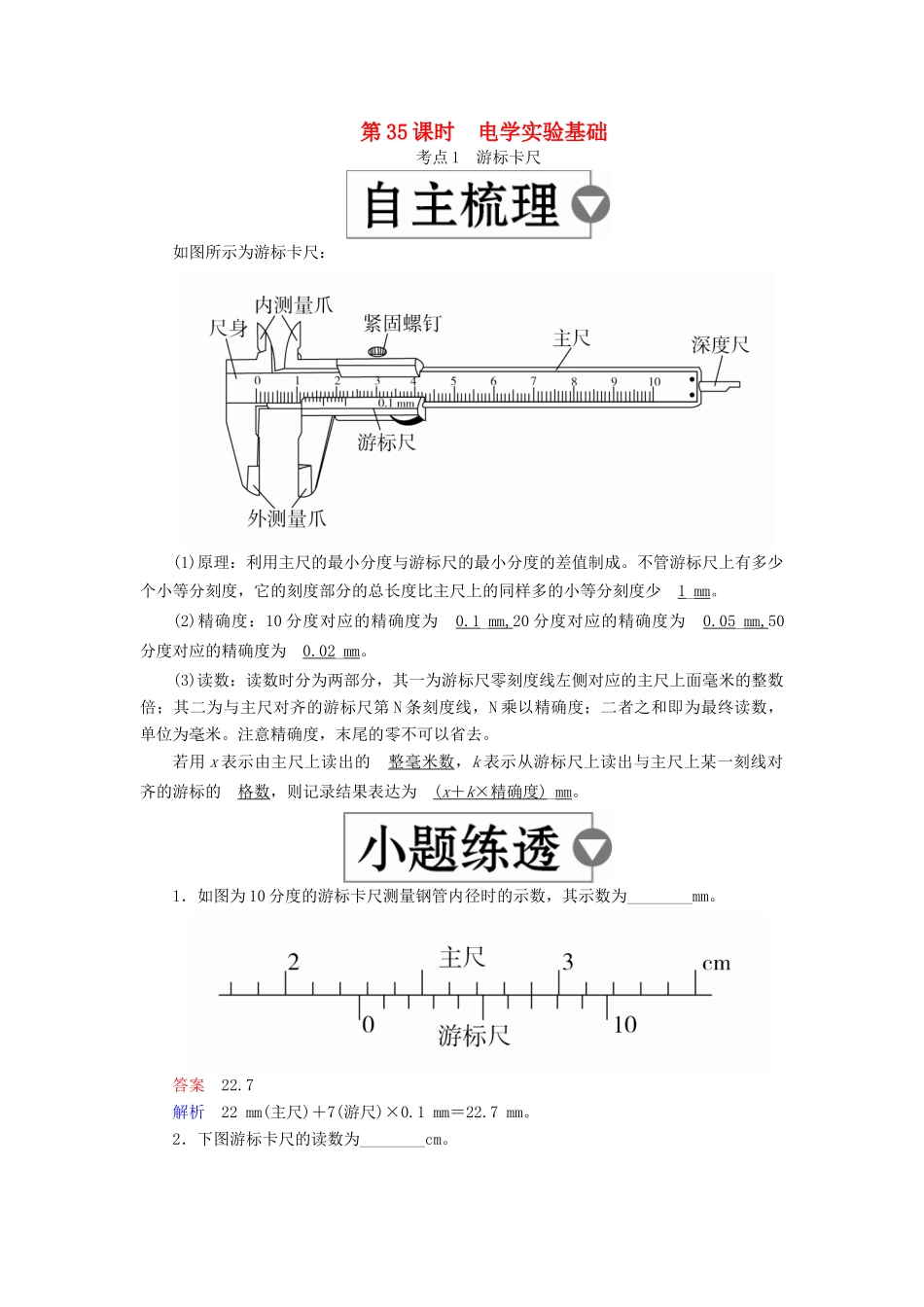

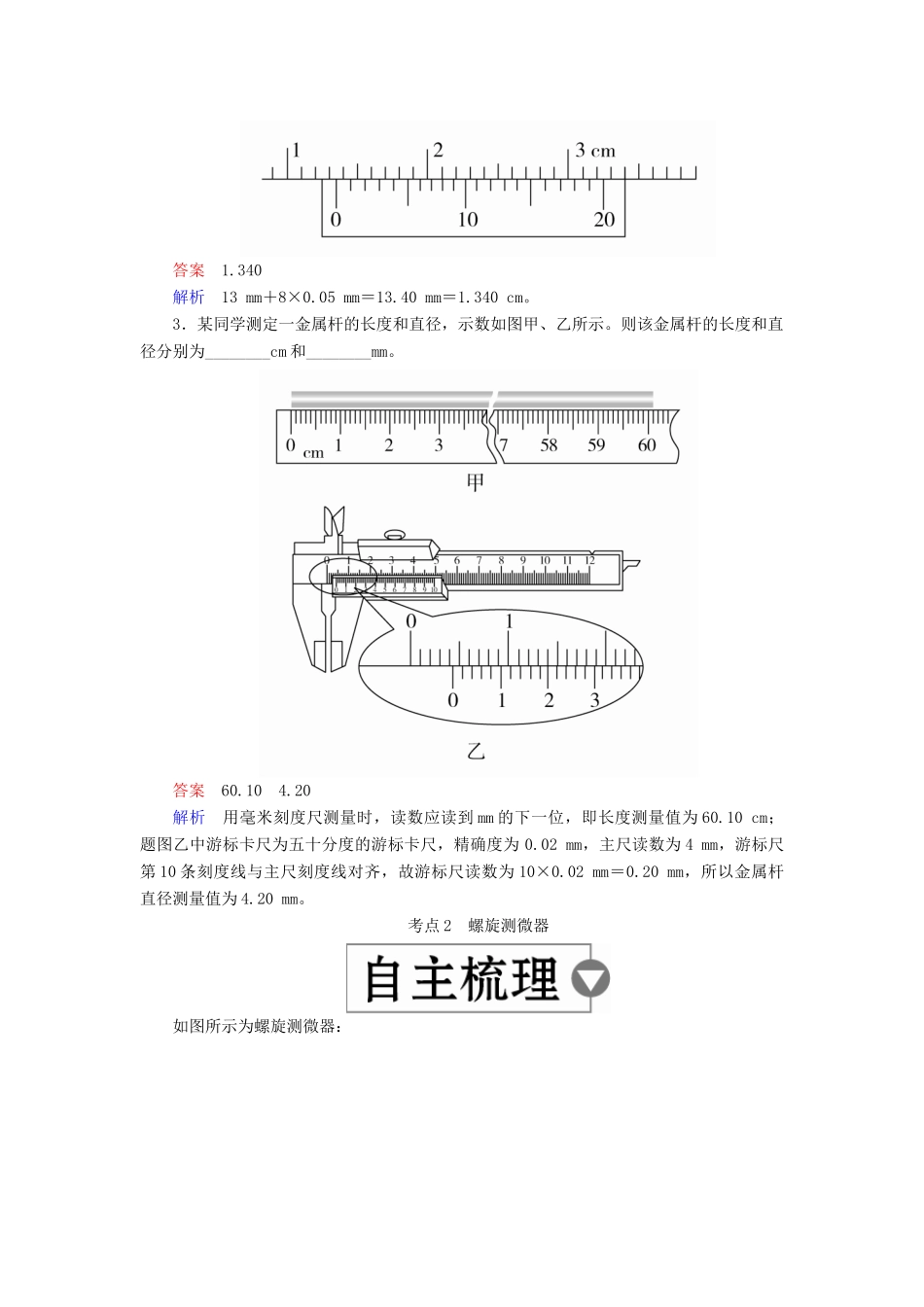

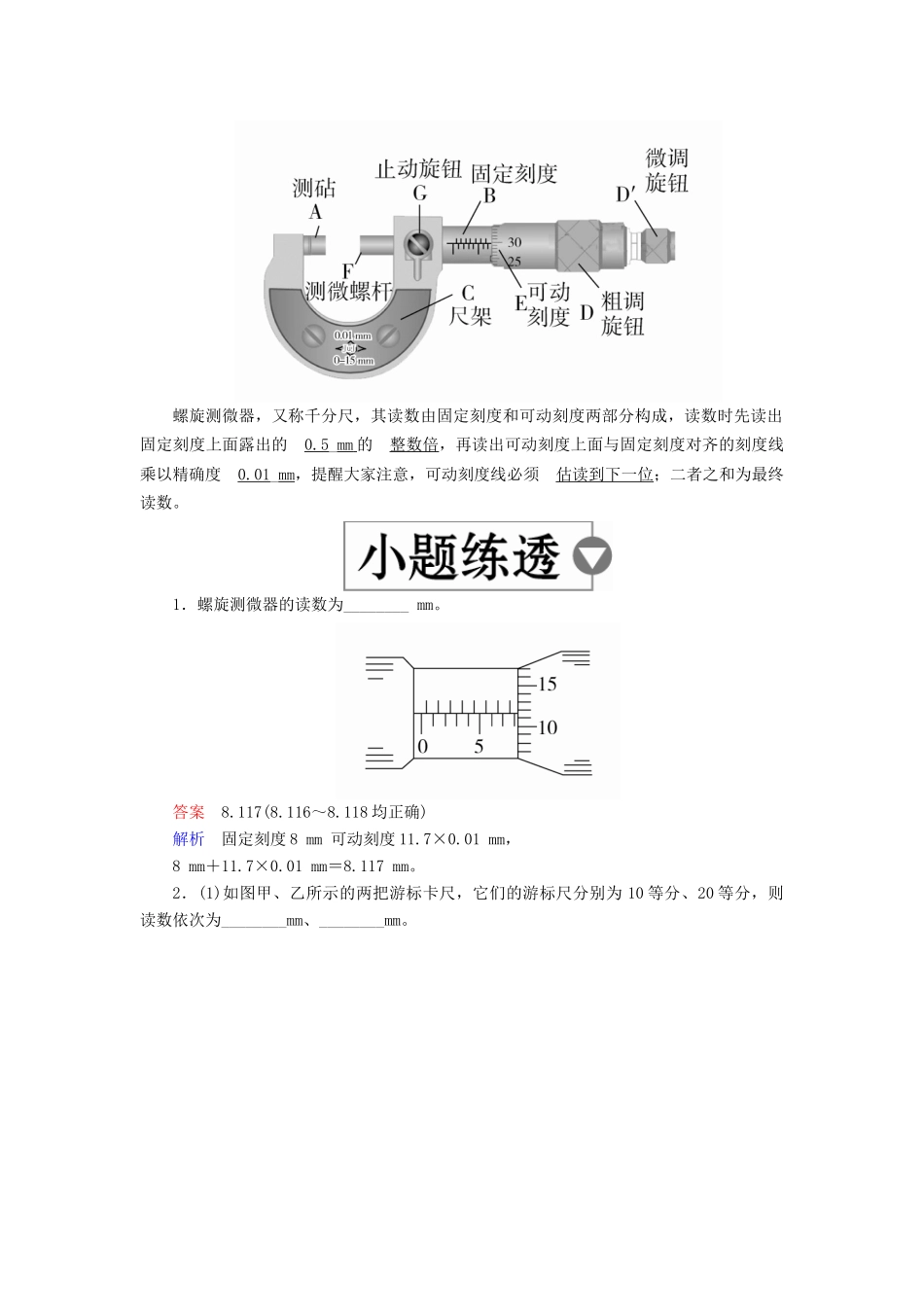

第 35 课时 电学实验基础考点 1 游标卡尺如图所示为游标卡尺：(1)原理：利用主尺的最小分度与游标尺的最小分度的差值制成。不管游标尺上有多少个小等分刻度，它的刻度部分的总长度比主尺上的同样多的小等分刻度少1_mm。(2)精确度：10 分度对应的精确度为0.1_mm,20 分度对应的精确度为0.05_mm,50分度对应的精确度为0.02_mm。(3)读数：读数时分为两部分，其一为游标尺零刻度线左侧对应的主尺上面毫米的整数倍；其二为与主尺对齐的游标尺第 N 条刻度线，N 乘以精确度；二者之和即为最终读数，单位为毫米。注意精确度，末尾的零不可以省去。若用 x 表示由主尺上读出的整毫米数，k 表示从游标尺上读出与主尺上某一刻线对齐的游标的格数，则记录结果表达为( x ＋ k × 精确度 ) _mm。1．如图为 10 分度的游标卡尺测量钢管内径时的示数，其示数为________mm。答案 22.7解析 22 mm(主尺)＋7(游尺)×0.1 mm＝22.7 mm。2．下图游标卡尺的读数为________cm。答案 1.340解析 13 mm＋8×0.05 mm＝13.40 mm＝1.340 cm。3．某同学测定一金属杆的长度和直径，示数如图甲、乙所示。则该金属杆的长度和直径分别为________cm 和________mm。答案 60.10 4.20解析 用毫米刻度尺测量时，读数应读到 mm 的下一位，即长度测量值为 60.10 cm；题图乙中游标卡尺为五十分度的游标卡尺，精确度为 0.02 mm，主尺读数为 4 mm，游标尺第 10 条刻度线与主尺刻度线对齐，故游标尺读数为 10×0.02 mm＝0.20 mm，所以金属杆直径测量值为 4.20 mm。考点 2 螺旋测微器如图所示为螺旋测微器：螺旋测微器，又称千分尺，其读数由固定刻度和可动刻度两部分构成，读数时先读出固定刻度上面露出的0.5_mm 的整数倍，再读出可动刻度上面与固定刻度对齐的刻度线乘以精确度0.01_mm，提醒大家注意，可动刻度线必须估读到下一位；二者之和为最终读数。1．螺旋测微器的读数为________ mm。答案 8.117(8.116～8.118 均正确)解析 固定刻度 8 mm 可动刻度 11.7×0.01 mm，8 mm＋11.7×0.01 mm＝8.117 mm。2．(1)如图甲、乙所示的两把游标卡尺，它们的游标尺分别为 10 等分、20 等分，则读数依次为________mm、________mm。(2)使用螺旋测微器测量金属丝的直径，示数如图丙所示，则金属丝的直径是________mm。答案 (1)17.5 23.35 (2)2.140(2.139～2.141 均正确)解析 (1)题图甲读数：整毫米是 17，不足...
