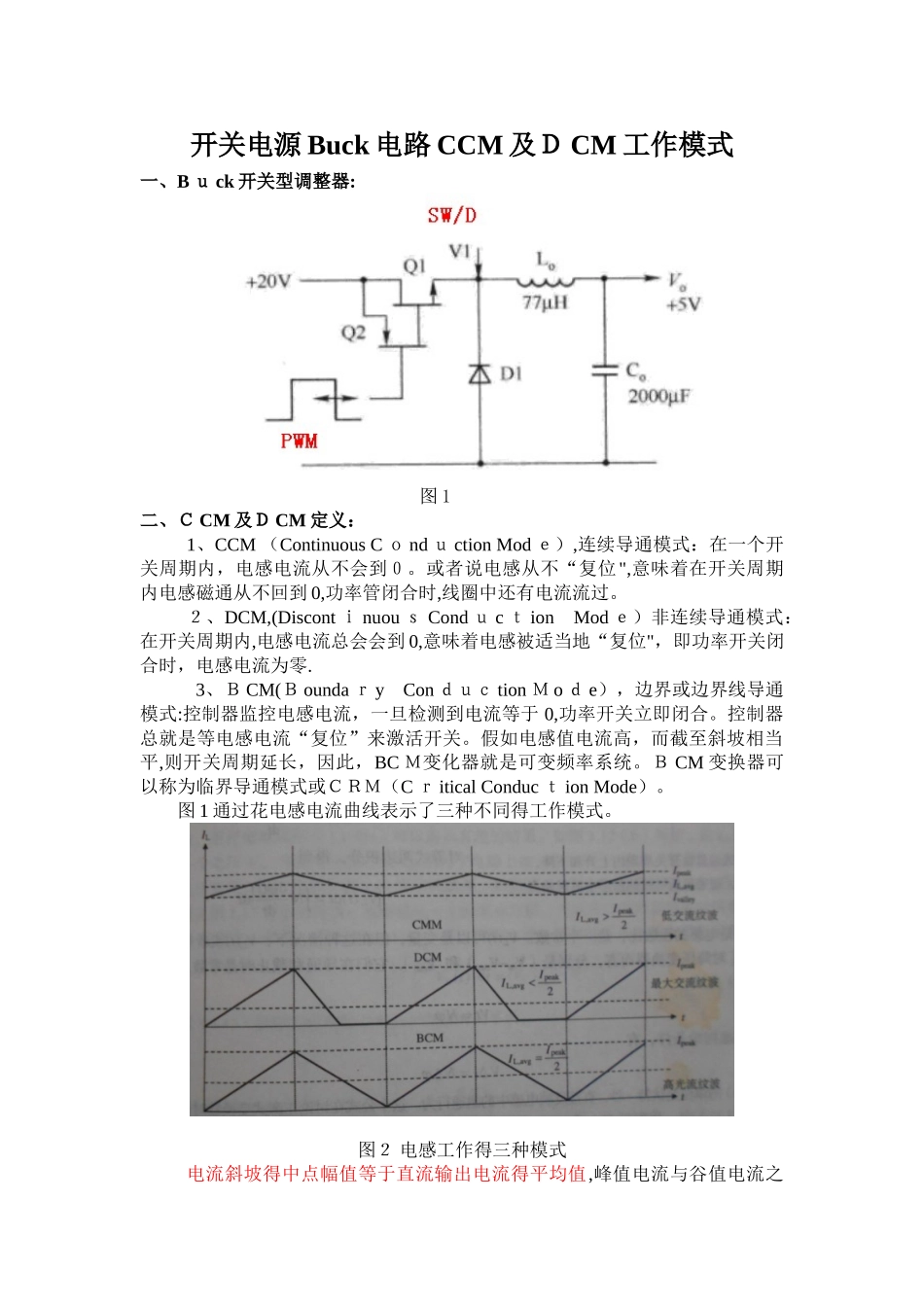

开关电源 Buck 电路 CCM 及Ｄ CM 工作模式一、B ｕ ck 开关型调整器:图 1二、Ｃ CM 及Ｄ CM 定义：1、CCM （Continuous C ｏ nd ｕ ction Mod ｅ）,连续导通模式：在一个开关周期内，电感电流从不会到０。或者说电感从不“复位",意味着在开关周期内电感磁通从不回到 0,功率管闭合时,线圈中还有电流流过。２、DCM,(Discont ｉ nuou ｓ Cond ｕ c ｔ ion Mod ｅ）非连续导通模式：在开关周期内,电感电流总会会到 0,意味着电感被适当地“复位"，即功率开关闭合时，电感电流为零.3、Ｂ CM(Ｂ ounda ｒ y Con ｄｕｃ tion Ｍ o ｄ e），边界或边界线导通模式:控制器监控电感电流，一旦检测到电流等于 0,功率开关立即闭合。控制器总就是等电感电流“复位”来激活开关。假如电感值电流高，而截至斜坡相当平,则开关周期延长，因此，BC Ｍ变化器就是可变频率系统。Ｂ CM 变换器可以称为临界导通模式或ＣＲＭ（C ｒ itical Conduc ｔ ion Mode）。图 1 通过花电感电流曲线表示了三种不同得工作模式。图２ 电感工作得三种模式电流斜坡得中点幅值等于直流输出电流得平均值,峰值电流与谷值电流之差为纹波电流。三、CCM 工作模式及特点根据 CC Ｍ定义，测试出降压变换器工作于连续模式下得波形,如下图 3 所示。图 3波形 1 表示 PW Ｍ图形,将开关触发成导通与截止.当开关 SW 导通时,公共点Ｓ W/D 上得电压为 Vin。相反，当开关断开时，公共点 SW/D 电压将摆到负，此时电感电流对二极管Ｄ提供偏置电流，出现负降压—-续流作用。波形 3 描述了电感两端电压得变化。在平衡点,电感 L 两端得平均电压为 0,及 S1＋S2=０。Ｓ１面积对应于开关导通时电压与时间得乘积，S2 面积对应于开关关断时电压与时间得乘积。S １简单地用矩形高度（—)乘以 D,而Ｓ２也就是矩形高度－t 乘以（1—D).假如对 S １与Ｓ 2 求与,然后再整个周期内平均,得到（D(-）—（1-D)）/ ＝0化简上式可以到Ｃ C Ｍ得降压 DC 传递函数:= D =M 或 M＝ /从上式可以瞧到就是随 D（占空比)变化得.理想情况下,传递特性独立于输出负载。但就是书上说这种描述，并不十分精确,具体得待我仔细瞧了再告诉大家.其实我们再瞧上面最后一个波形，在开关得闭合得时候,SW/D 点电流波形有个很大得尖峰，我自己有测得就是电压波形，用电压芯片 ACT ４ 065 及ＡCT4065A,如图４、图 5 所示,具体原因有以下两个...
