微机原理课程设计交通信号灯模拟控制系统的设计本科论文

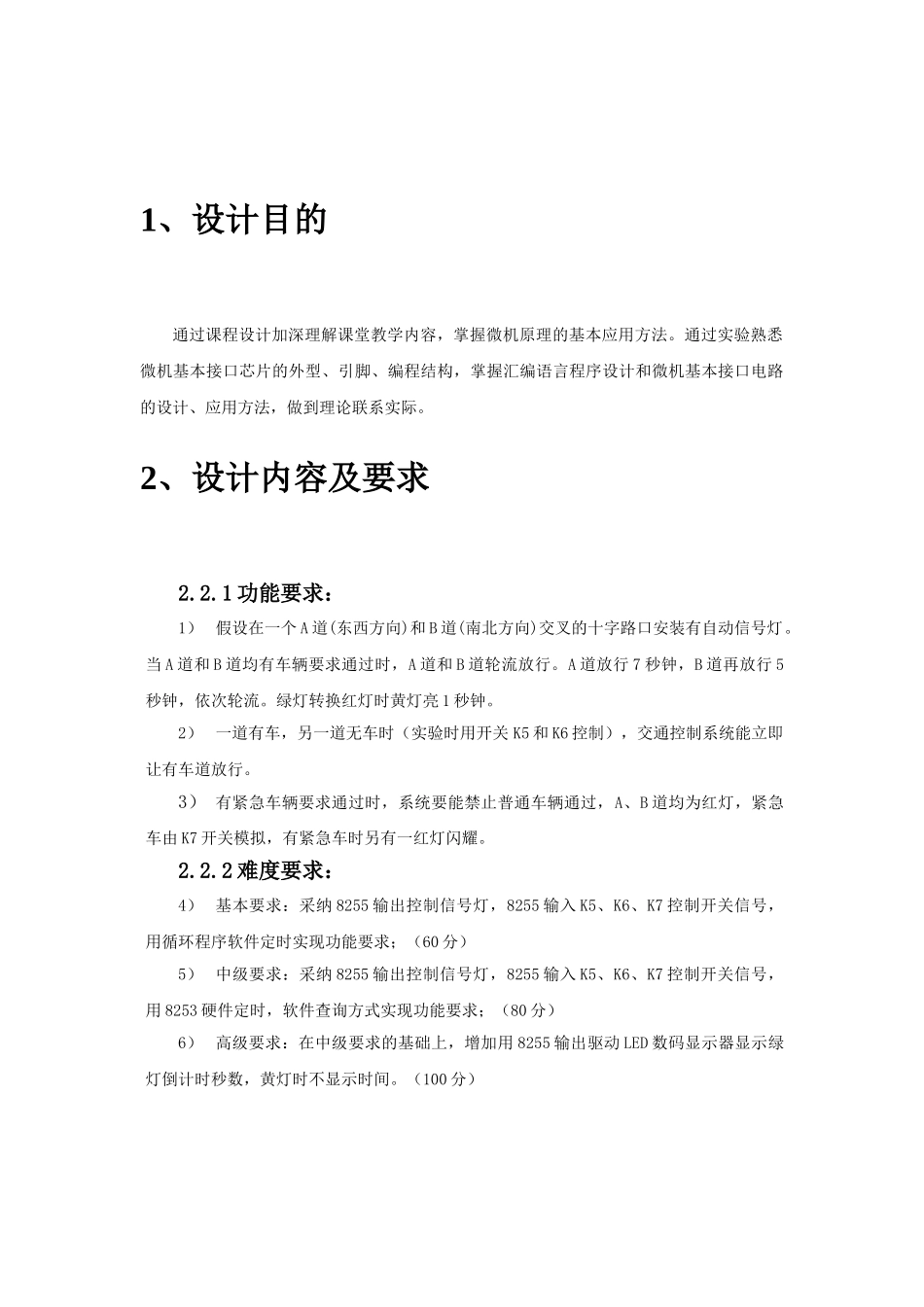

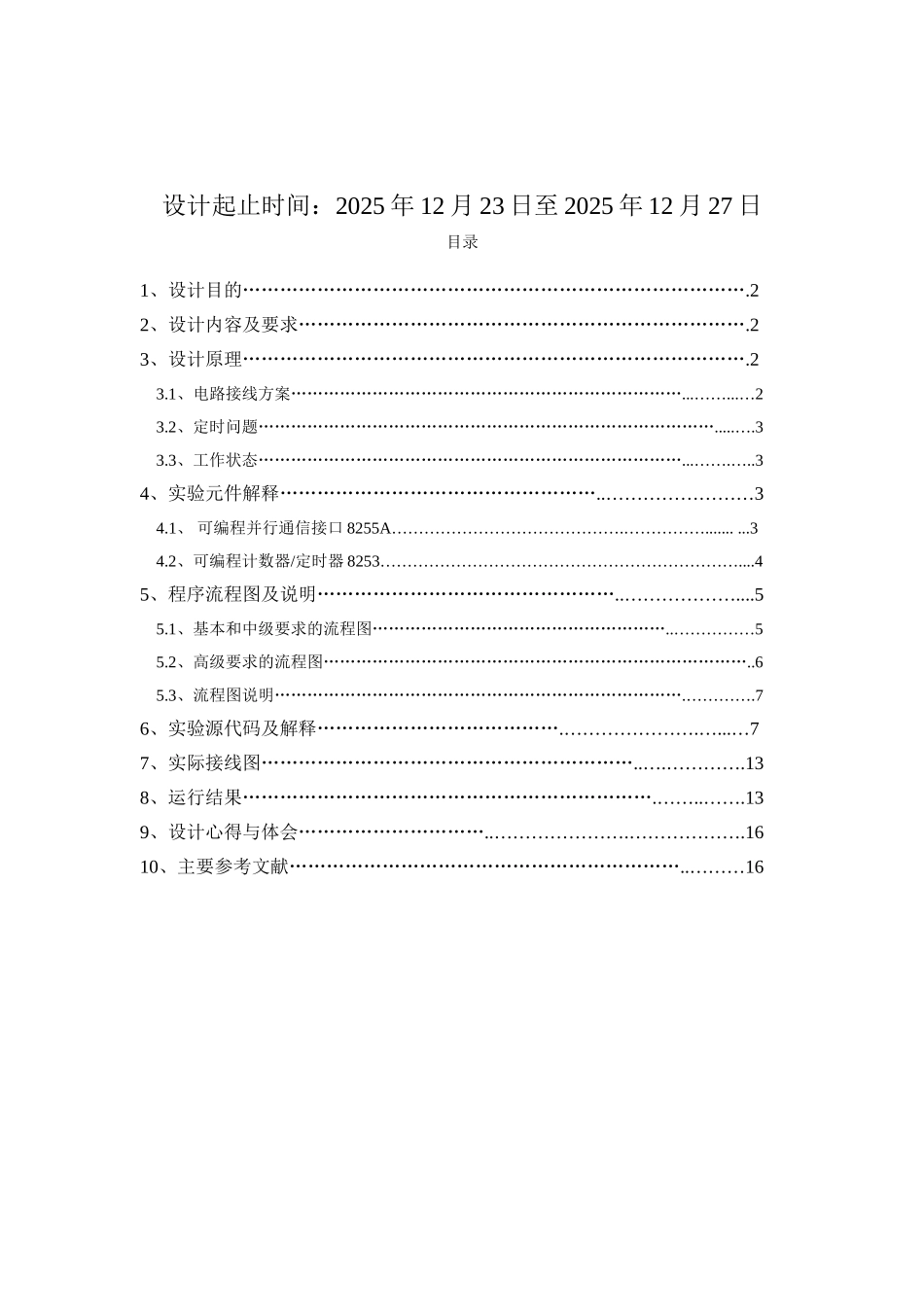

南京工程学院通信工程学院课程设计说明书(论文)题 目 交通信号灯模拟控制系统的设计 课 程 名 称 微机原理与接口技术 专 业 班 级 学 生 姓 名 学 号 设 计 地 点 指 导 教 师 成绩设计起止时间：2025 年 12 月 23 日至 2025 年 12 月 27 日目录1、设计目的……………………………………………………………………….22、设计内容及要求……………………………………………………………….23、设计原理……………………………………………………………………….23.1、电路接线方案………………………………………………………………...……...…23.2、定时问题………………………………………………………………………….....….33.3、工作状态……………………………………………………………………...…….…..34、实验元件解释……………………………………………..……………………34.1、 可编程并行通信接口 8255A…………………………………….……………....... ...34.2、可编程计数器/定时器 8253…………………………………………………………....45、程序流程图及说明…………………………………………..………………....55.1、基本和中级要求的流程图………………………………………………..……………55.2、高级要求的流程图……………………………………………………………………..65.3、流程图说明………………………………………………………………….………….76、实验源代码及解释………………………………….………………….…...…77、实际接线图……………………………………………………..….………….138、运行结果………………………………………………………….……..…….139、设计心得与体会…………………………..………………….……………….1610、主要参考文献………………………………………………………..………161、设计目的通过课程设计加深理解课堂教学内容，掌握微机原理的基本应用方法。通过实验熟悉微机基本接口芯片的外型、引脚、编程结构，掌握汇编语言程序设计和微机基本接口电路的设计、应用方法，做到理论联系实际。2、设计内容及要求2.2.1 功能要求：1） 假设在一个 A 道(东西方向)和 B 道(南北方向)交叉的十字路口安装有自动信号灯。当 A 道和 B 道均有车辆要求通过时，A 道和 B 道轮流放行。A 道放行 7 秒钟，B 道再放行 5秒钟，依次轮...
