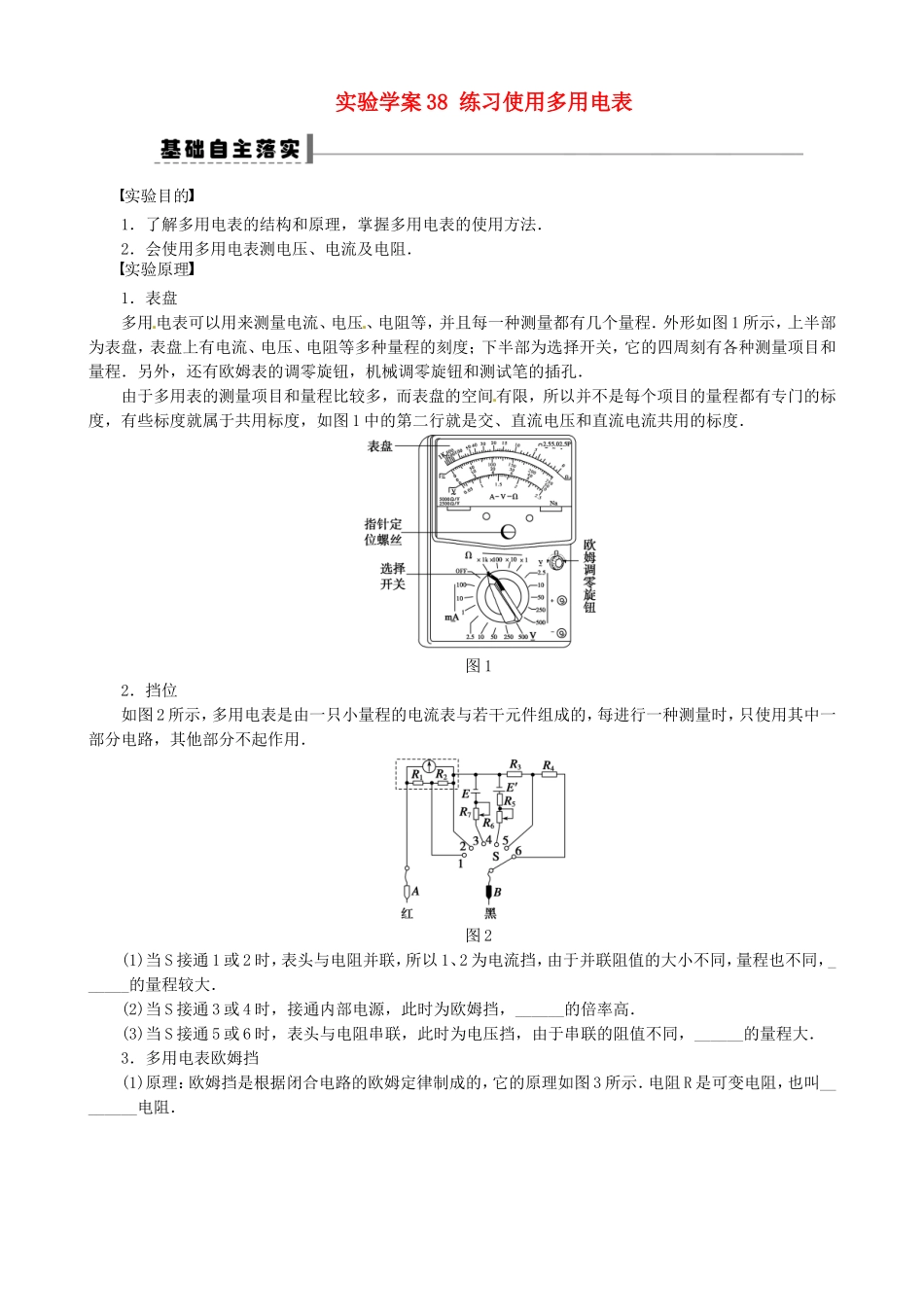

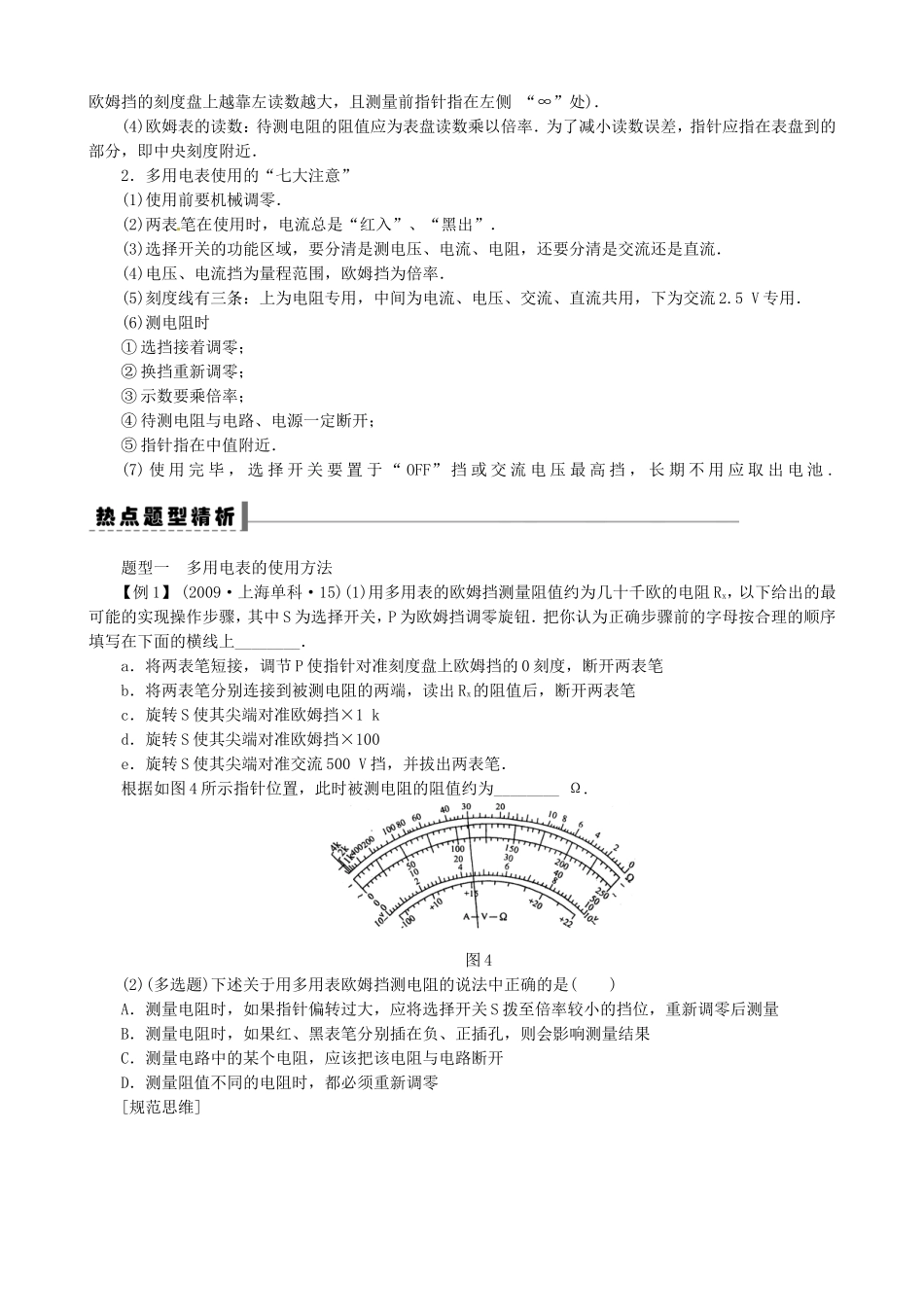

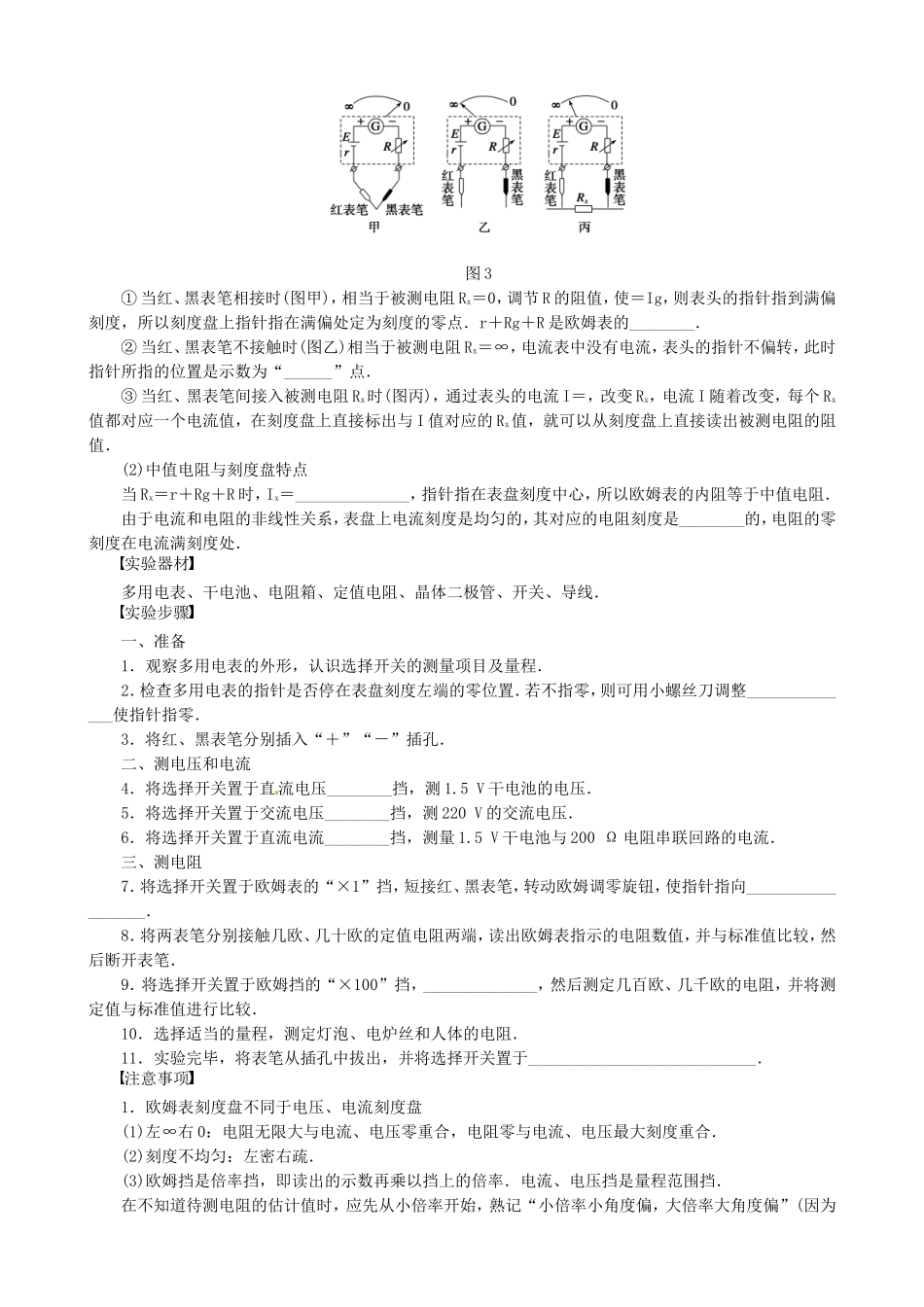

实验学案 38 练习使用多用电表实验目的1．了解多用电表的结构和原理，掌握多用电表的使用方法．2．会使用多用电表测电压、电流及电阻．实验原理1．表盘多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程．外形如图 1 所示，上半部为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部为选择开关，它的四周刻有各种测量项目和量程．另外，还有欧姆表的调零旋钮，机械调零旋钮和测试笔的插孔．由于多用表的测量项目和量程比较多，而表盘的空间有限，所以并不是每个项目的量程都有专门的标度，有些标度就属于共用标度，如图 1 中的第二行就是交、直流电压和直流电流共用的标度．图 12．挡位如图 2 所示，多用电表是由一只小量程的电流表与若干元件组成的，每进行一种测量时，只使用其中一部分电路，其他部分不起作用．图 2(1)当 S 接通 1 或 2 时，表头与电阻并联，所以 1、2 为电流挡，由于并联阻值的大小不同，量程也不同，______的量程较大．(2)当 S 接通 3 或 4 时，接通内部电源，此时为欧姆挡，______的倍率高．(3)当 S 接通 5 或 6 时，表头与电阻串联，此时为电压挡，由于串联的阻值不同，______的量程大．3．多用电表欧姆挡(1)原理：欧姆挡是根据闭合电路的欧姆定律制成的，它的原理如图 3 所示．电阻 R 是可变电阻，也叫________电阻．图 3① 当红、黑表笔相接时(图甲)，相当于被测电阻 Rx＝0，调节 R 的阻值，使＝Ig，则表头的指针指到满偏刻度，所以刻度盘上指针指在满偏处定为刻度的零点．r＋Rg＋R 是欧姆表的________．② 当红、黑表笔不接触时(图乙)相当于被测电阻 Rx＝∞，电流表中没有电流，表头的指针不偏转，此时指针所指的位置是示数为“______”点．③ 当红、黑表笔间接入被测电阻 Rx时(图丙)，通过表头的电流 I＝，改变
