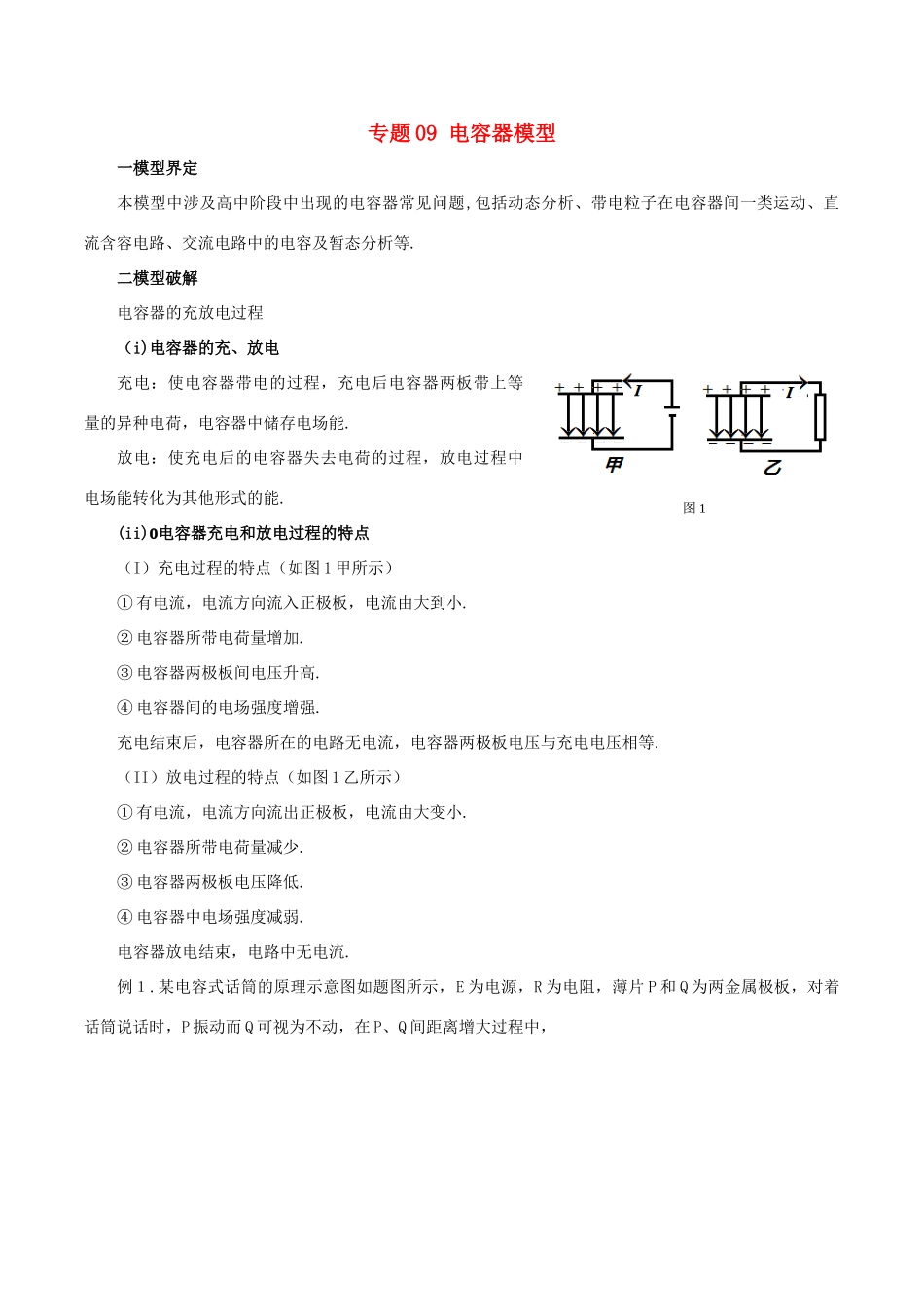

专题 09 电容器模型一模型界定本模型中涉及高中阶段中出现的电容器常见问题,包括动态分析、带电粒子在电容器间一类运动、直流含容电路、交流电路中的电容及暂态分析等.二模型破解电容器的充放电过程（i)电容器的充、放电充电：使电容器带电的过程，充电后电容器两板带上等量的异种电荷，电容器中储存电场能.放电：使充电后的电容器失去电荷的过程，放电过程中电场能转化为其他形式的能.(ii)电容器充电和放电过程的特点（I）充电过程的特点（如图 1 甲所示）① 有电流，电流方向流入正极板，电流由大到小.② 电容器所带电荷量增加.③ 电容器两极板间电压升高.④ 电容器间的电场强度增强.充电结束后，电容器所在的电路无电流，电容器两极板电压与充电电压相等.（II）放电过程的特点（如图 1 乙所示）① 有电流，电流方向流出正极板，电流由大变小.② 电容器所带电荷量减少.③ 电容器两极板电压降低.④ 电容器中电场强度减弱.电容器放电结束，电路中无电流.例１.某电容式话筒的原理示意图如题图所示，E 为电源，R 为电阻，薄片 P 和 Q 为两金属极板，对着话筒说话时，P 振动而 Q 可视为不动，在 P、Q 间距离增大过程中，图 1A P、Q 构成的电容器的电容增大B P 上电荷量保持不变C M 点的电势比 N 点的低D M 点的电势比 N 点的高【答案】D模型演练１.如图所示，A 和 B 为竖直放置的平行金属板，在两极板间用绝缘线悬挂一带电小球。开始时开关 S闭合且滑动变阻器的滑动头 P 在 a 处，此时绝缘线向右偏离竖直方向。（电源的内阻不能忽略）下列判断正确的是（ ）A．小球带负电B．当滑动头从 a 向 b 滑动时，细线的偏角 θ 变大C．当滑动头从 a 向 b 滑动时，电流表中有电流，方向从上向下D．当滑动头停在 b 处时，电源的输出功率一定大于滑动头在 a 处时例１題图电源的输出功率【答案】C【解析】：根据电路可知 A 板电势高于 B 板电势，AB 间电场强度方向水平向右。小球受电场力也水平向右，故小球带正电，所以 A 项错误；当滑动头从 a 向 b 滑动时，路端电压减小，故两端的电压减小，极板间电场强度随之减小，故细线的偏角变小，所以 B 项错误；当极板间电压减小，极板的带电量将减小而放电，又由于 A 板带正电，故放电电流从上向下流过电流表，所以 C 项正确；由于电源的内电阻与外电阻的关系不确定，所示无法判断电源的输出功率变化的规律，所以 D 项错误。2.如图所...
