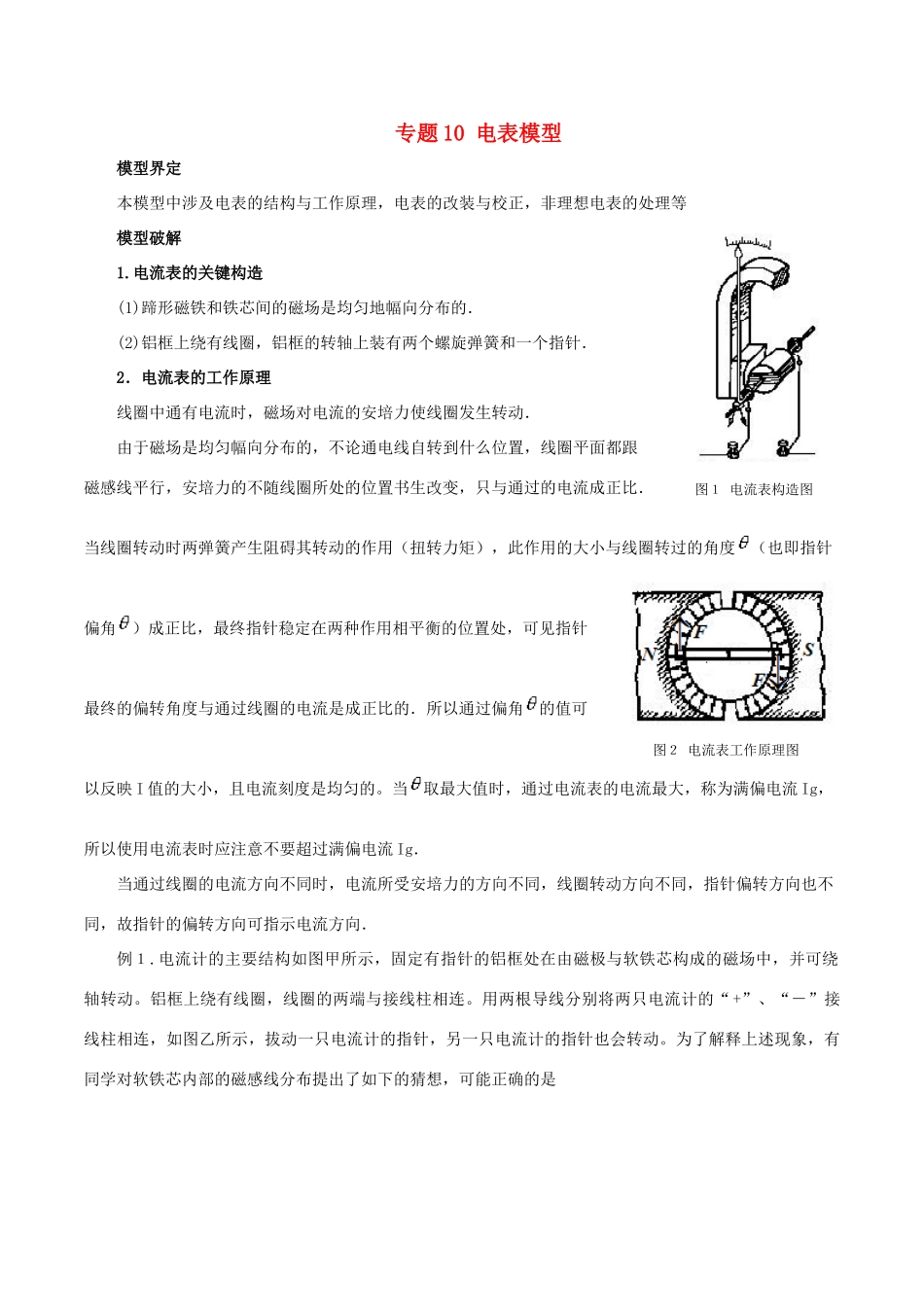

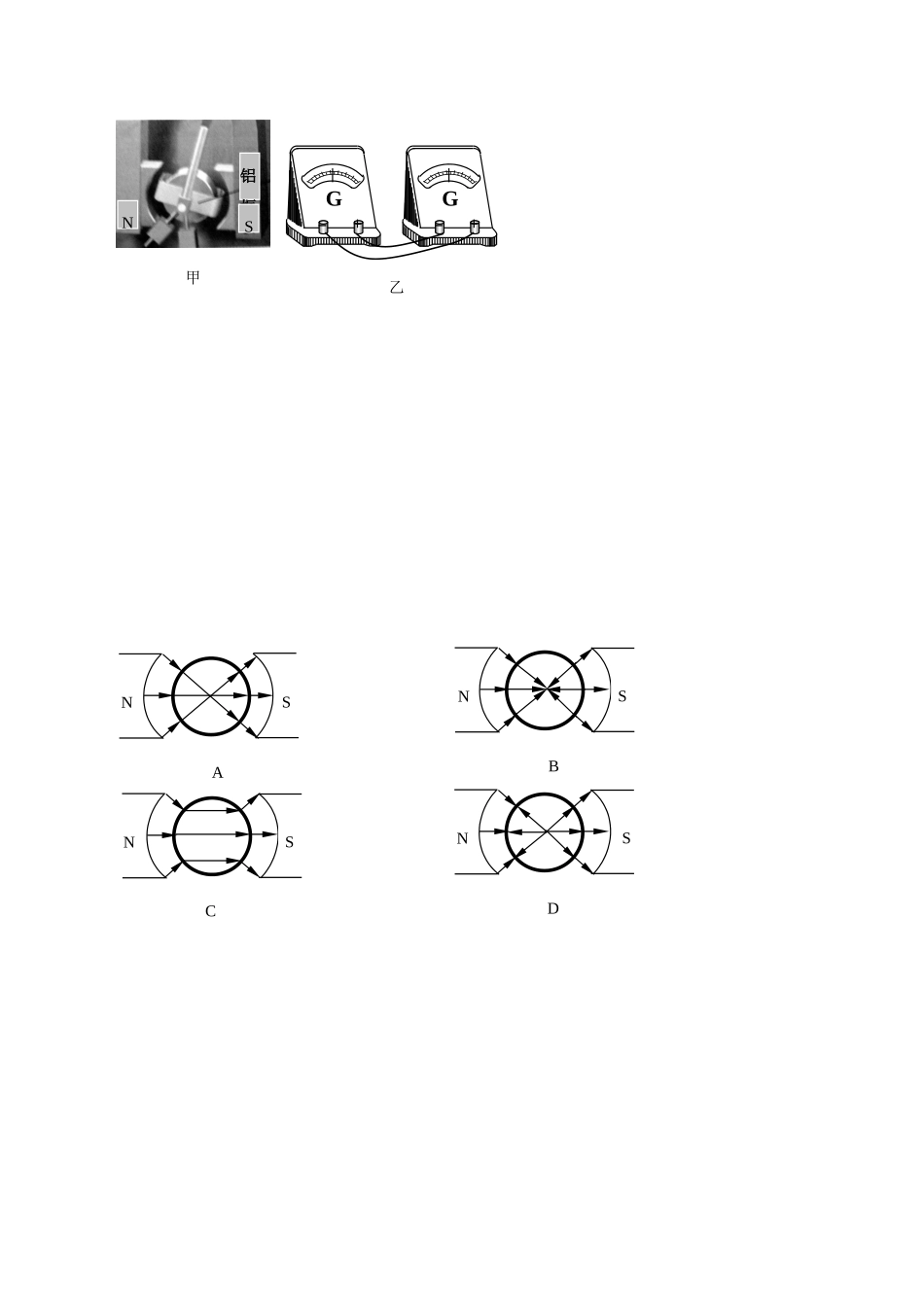

专题 10 电表模型模型界定本模型中涉及电表的结构与工作原理，电表的改装与校正，非理想电表的处理等 模型破解1.电流表的关键构造(1)蹄形磁铁和铁芯间的磁场是均匀地幅向分布的． (2)铝框上绕有线圈，铝框的转轴上装有两个螺旋弹簧和一个指针．2．电流表的工作原理线圈中通有电流时，磁场对电流的安培力使线圈发生转动．由于磁场是均匀幅向分布的，不论通电线自转到什么位置，线圈平面都跟磁感线平行，安培力的不随线圈所处的位置书生改变，只与通过的电流成正比．当线圈转动时两弹簧产生阻碍其转动的作用（扭转力矩），此作用的大小与线圈转过的角度（也即指针偏角）成正比，最终指针稳定在两种作用相平衡的位置处，可见指针最终的偏转角度与通过线圈的电流是成正比的．所以通过偏角的值可以反映 I 值的大小，且电流刻度是均匀的。当取最大值时，通过电流表的电流最大，称为满偏电流 Ig，所以使用电流表时应注意不要超过满偏电流 Ig．当通过线圈的电流方向不同时，电流所受安培力的方向不同，线圈转动方向不同，指针偏转方向也不同，故指针的偏转方向可指示电流方向．例１.电流计的主要结构如图甲所示，固定有指针的铝框处在由磁极与软铁芯构成的磁场中，并可绕轴转动。铝框上绕有线圈，线圈的两端与接线柱相连。用两根导线分别将两只电流计的“+”、“－”接线柱相连，如图乙所示，拔动一只电流计的指针，另一只电流计的指针也会转动。为了解释上述现象，有同学对软铁芯内部的磁感线分布提出了如下的猜想，可能正确的是 图１ 电流表构造图 图２ 电流表工作原理图G+-G+-乙甲铝框SNCNSNSANSBNSD３.电表的改装电流计表头一般只能测量 μA 级电流和 mV 级电压，若要用它来测量较大的电流和电压，或直接测量其他物理量，就必须用通过改装来扩大其量程或改变测量功能。磁电式系列多量程表都是用这种方法实现的。用于改装的 μA 表，习惯上称为“表头”。使表针偏转到满刻度所需要的电流 Ig称表头的满偏电流，Ig越小，表头的灵敏度就越高。表头内线圈的电阻 Rg称为表头的内阻。指针满偏时表头两端的电压称为满偏电压 Ug，三者满足 Ug=IgRg.（i)改装大量程电流表改装原理并联分流改装方法改装大量程电流表的方法是在表头上并联一个分流电阻 Rs，通过电流表的总电流按Ｒ g：Ｒ s 的反比例分担，当指针满偏时，超过量程部分的电流从分流电阻 Rs上流过，而表头仍保持原来允许流过的最大电流 Ig。改装电路图３中虚线框内由...
