高考物理 模型系列之算法模型 专题04 图象应用模型（2）学案-人教版高三全册物理学案

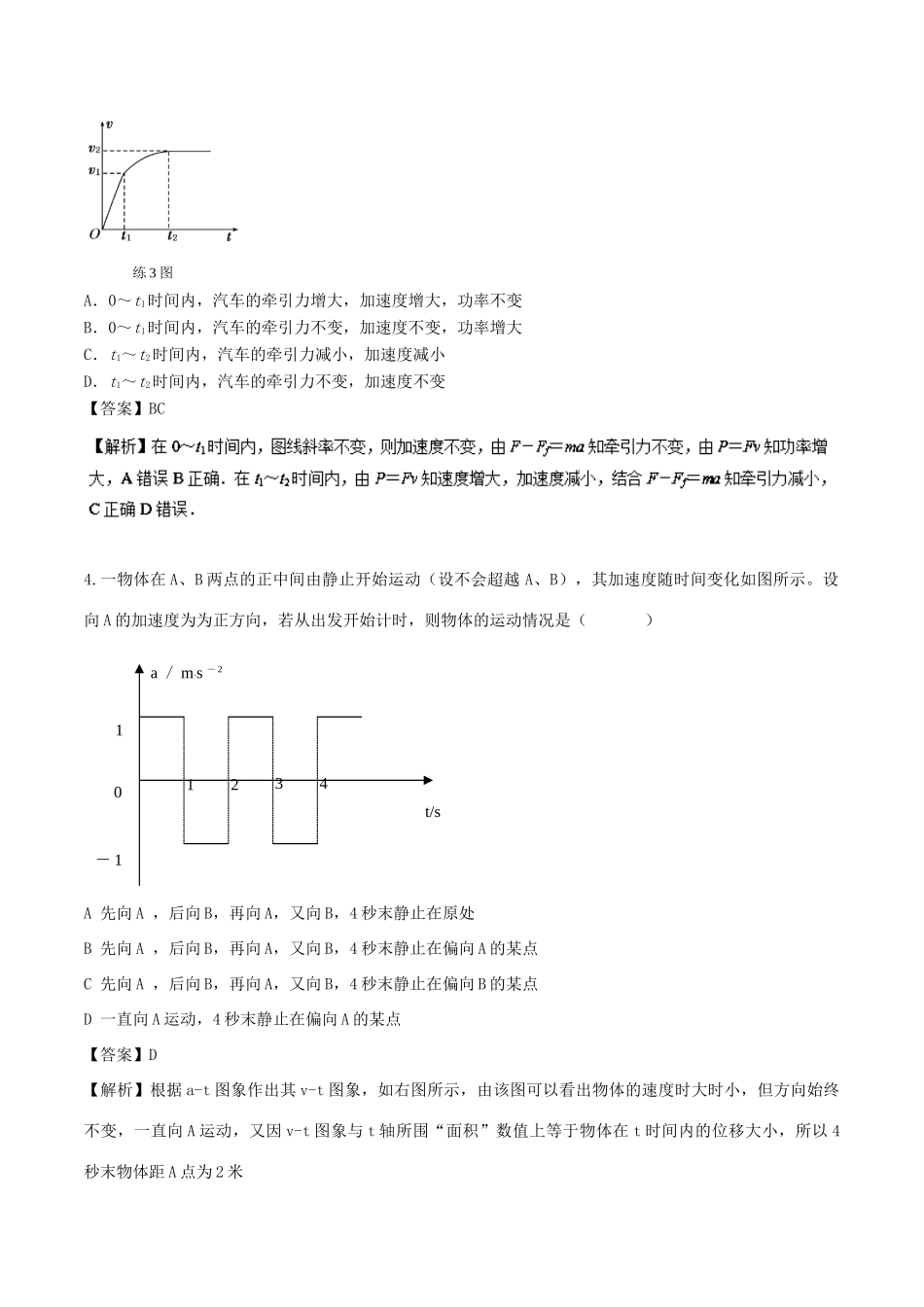

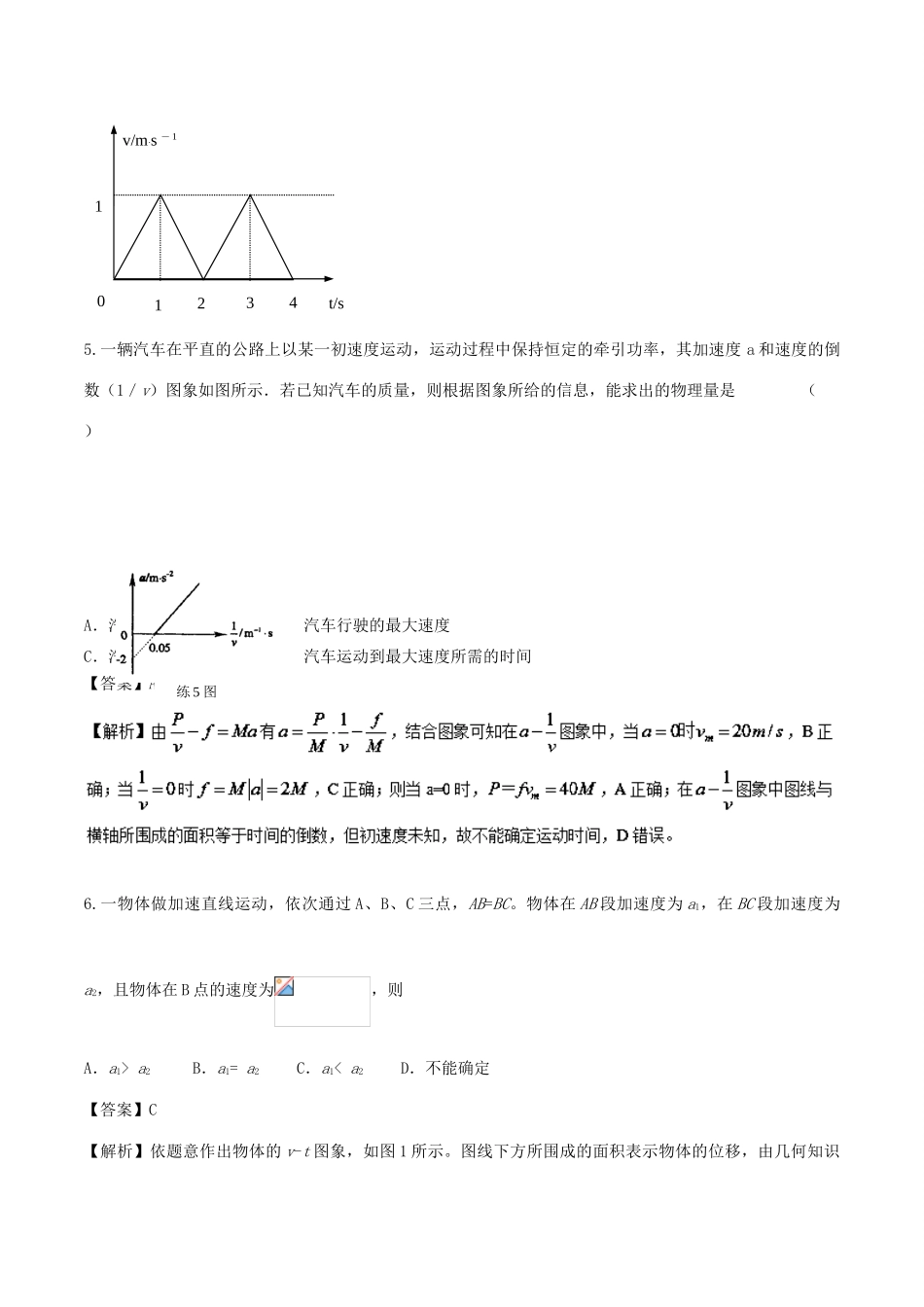

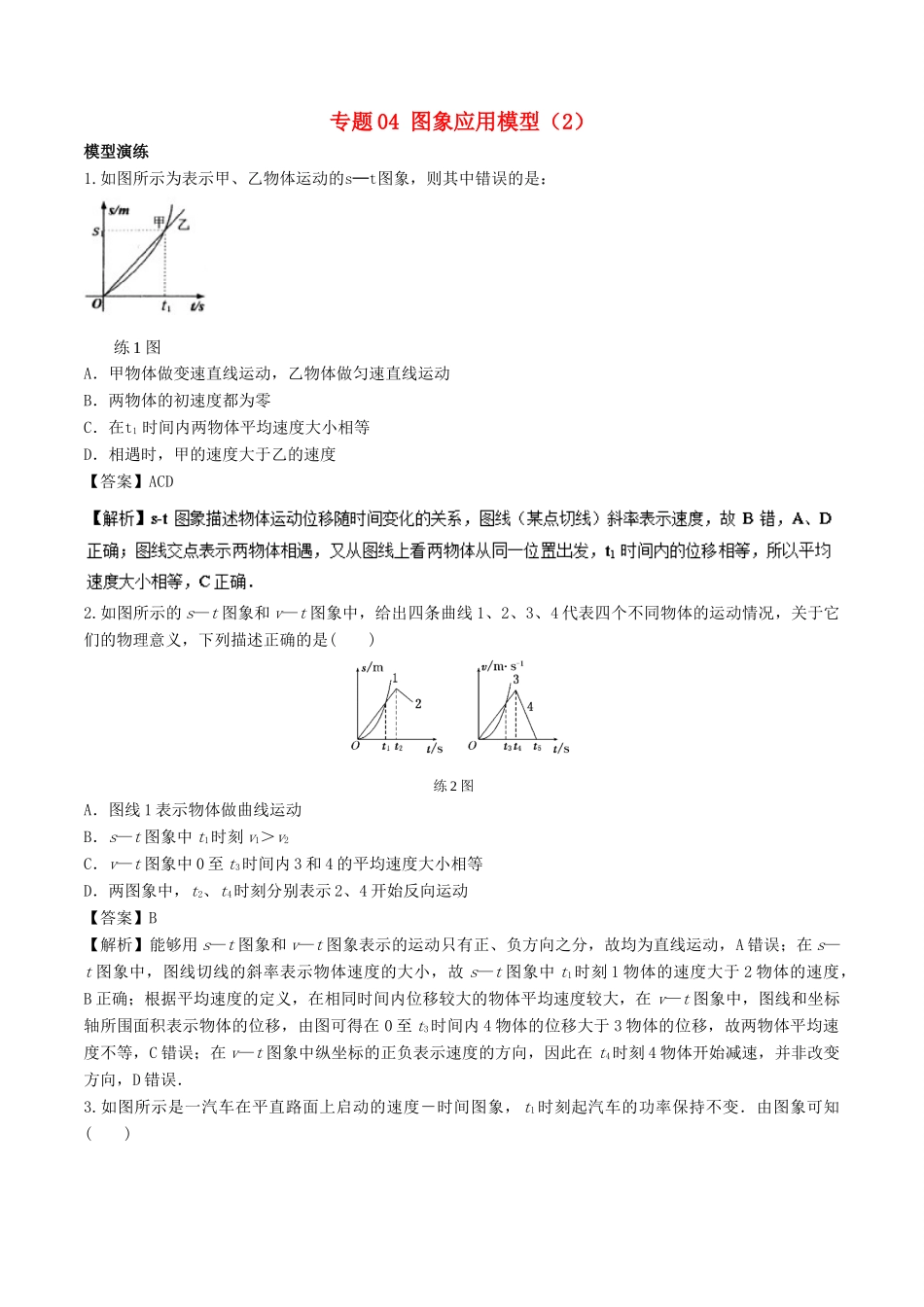

专题 04 图象应用模型（2）模型演练1.如图所示为表示甲、乙物体运动的s─t图象，则其中错误的是：A．甲物体做变速直线运动，乙物体做匀速直线运动B．两物体的初速度都为零 C．在t1 时间内两物体平均速度大小相等D．相遇时，甲的速度大于乙的速度 【答案】ACD2.如图所示的 s—t 图象和 v—t 图象中，给出四条曲线 1、2、3、4 代表四个不同物体的运动情况，关于它们的物理意义，下列描述正确的是( )A．图线 1 表示物体做曲线运动B．s—t 图象中 t1时刻 v1＞v2C．v—t 图象中 0 至 t3时间内 3 和 4 的平均速度大小相等D．两图象中，t2、t4时刻分别表示 2、4 开始反向运动【答案】B【解析】能够用 s—t 图象和 v—t 图象表示的运动只有正、负方向之分，故均为直线运动，A 错误；在 s—t 图象中，图线切线的斜率表示物体速度的大小，故 s—t 图象中 t1时刻 1 物体的速度大于 2 物体的速度，B 正确；根据平均速度的定义，在相同时间内位移较大的物体平均速度较大，在 v—t 图象中，图线和坐标轴所围面积表示物体的位移，由图可得在 0 至 t3时间内 4 物体的位移大于 3 物体的位移，故两物体平均速度不等，C 错误；在 v—t 图象中纵坐标的正负表示速度的方向，因此在 t4时刻 4 物体开始减速，并非改变方向，D 错误．3.如图所示是一汽车在平直路面上启动的速度－时间图象，t1时刻起汽车的功率保持不变．由图象可知 ( ) 练 1 图练 2 图A．0～t1时间内，汽车的牵引力增大，加速度增大，功率不变B．0～t1时间内，汽车的牵引力不变，加速度不变，功率增大C．t1～t2时间内，汽车的牵引力减小，加速度减小D．t1～t2时间内，汽车的牵引力不变，加速度不变【答案】BC4.一物体在 A、B 两点的正中间由静止开始运动（设不会超越 A、B），其加速度随时间变化如图所示。设向 A 的加速度为为正方向，若从出发开始计时，则物体的运动情况是（ ）A 先向 A ，后向 B，再向 A，又向 B，4 秒末静止在原处B 先向 A ，后向 B，再向 A，又向 B，4 秒末静止在偏向 A 的某点C 先向 A ，后向 B，再向 A，又向 B，4 秒末静止在偏向 B 的某点D 一直向 A 运动，4 秒末静止在偏向 A 的某点【答案】D【解析】根据 a-t 图象作出其 v-t 图象，如右图所示，由该图可以看出物体的速度时大时小，但方向始终不变，一直向 A 运动，又因 v-t 图象与 t 轴所围“面积”数值上等于...
