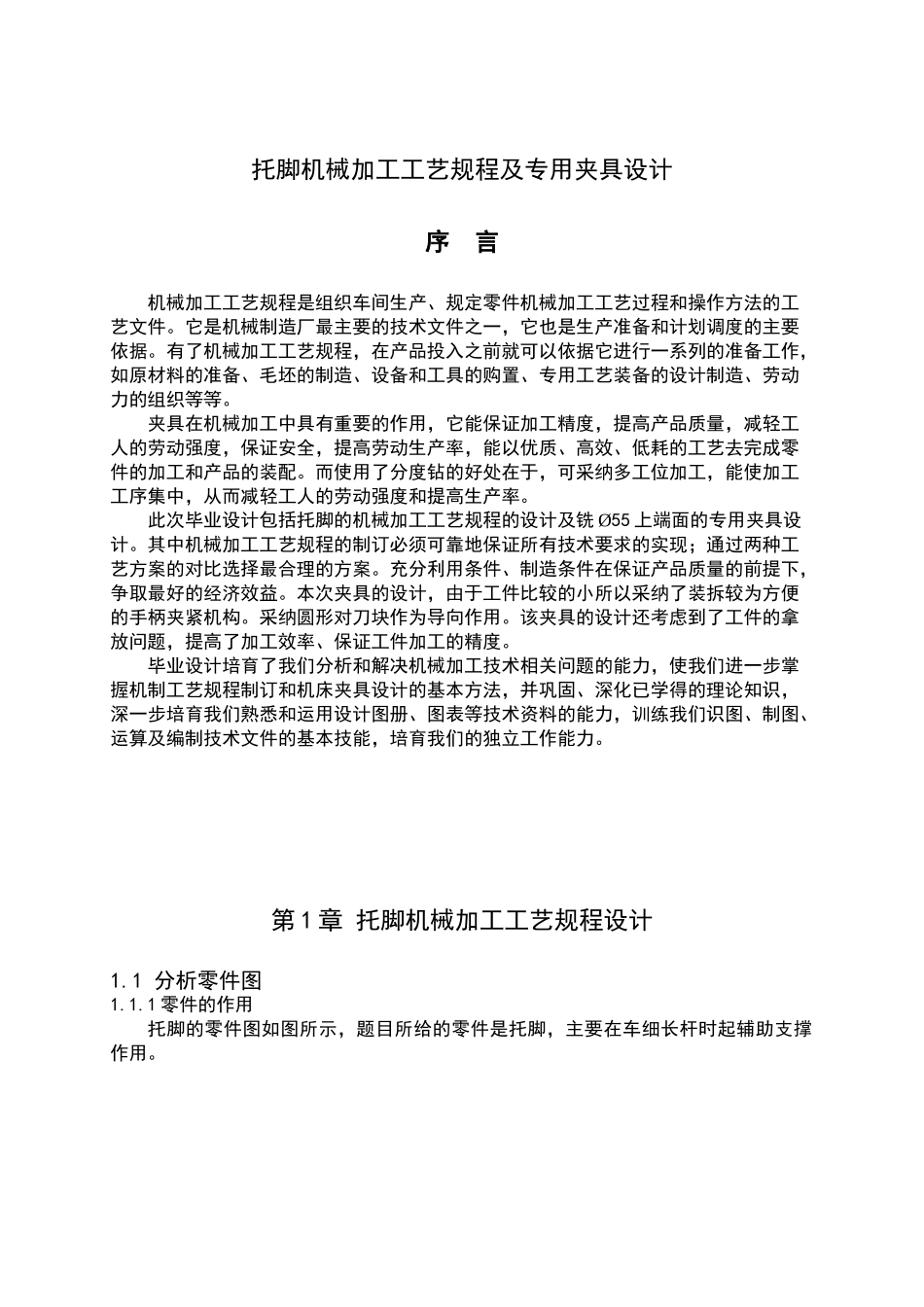

托脚机械加工工艺规程及专用夹具设计序 言机械加工工艺规程是组织车间生产、规定零件机械加工工艺过程和操作方法的工艺文件。它是机械制造厂最主要的技术文件之一，它也是生产准备和计划调度的主要依据。有了机械加工工艺规程，在产品投入之前就可以依据它进行一系列的准备工作，如原材料的准备、毛坯的制造、设备和工具的购置、专用工艺装备的设计制造、劳动力的组织等等。夹具在机械加工中具有重要的作用，它能保证加工精度，提高产品质量，减轻工人的劳动强度，保证安全，提高劳动生产率，能以优质、高效、低耗的工艺去完成零件的加工和产品的装配。而使用了分度钻的好处在于，可采纳多工位加工，能使加工工序集中，从而减轻工人的劳动强度和提高生产率。此次毕业设计包括托脚的机械加工工艺规程的设计及铣 Ø55 上端面的专用夹具设计。其中机械加工工艺规程的制订必须可靠地保证所有技术要求的实现；通过两种工艺方案的对比选择最合理的方案。充分利用条件、制造条件在保证产品质量的前提下，争取最好的经济效益。本次夹具的设计，由于工件比较的小所以采纳了装拆较为方便的手柄夹紧机构。采纳圆形对刀块作为导向作用。该夹具的设计还考虑到了工件的拿放问题，提高了加工效率、保证工件加工的精度。毕业设计培育了我们分析和解决机械加工技术相关问题的能力，使我们进一步掌握机制工艺规程制订和机床夹具设计的基本方法，并巩固、深化已学得的理论知识，深一步培育我们熟悉和运用设计图册、图表等技术资料的能力，训练我们识图、制图、运算及编制技术文件的基本技能，培育我们的独立工作能力。第 1 章 托脚机械加工工艺规程设计1.1 分析零件图1.1.1 零件的作用托脚的零件图如图所示，题目所给的零件是托脚，主要在车细长杆时起辅助支撑作用。图 1–1 零件图1.1.2 零件的工艺分析零件图见上图。该零件属于叉架类零件，需要加工的各个表面的加工精度和表面粗糙度都不难获得。其中 A 面对 Ø35 轴线有垂直度的要求，所以要保证以上要求是有一定难度的，故要合理的安排该零件的工艺。1.2 确定生产类型由任务书上得知该托脚的年产量为 1000 件，根据《机械加工工艺手册》第 2 版 第一卷 表 5.2–1 查得，该年产量属于小批量生产。1.3 确定毛坯类型该零件材料为 HT150, 零件结构属于中等复杂程度，零件重要的和轮廓尺寸不是很大，故根据《铸造手册》第六卷 表 1–1 查得采纳熔模铸造。这对提高生产率，保证加工质量也...
