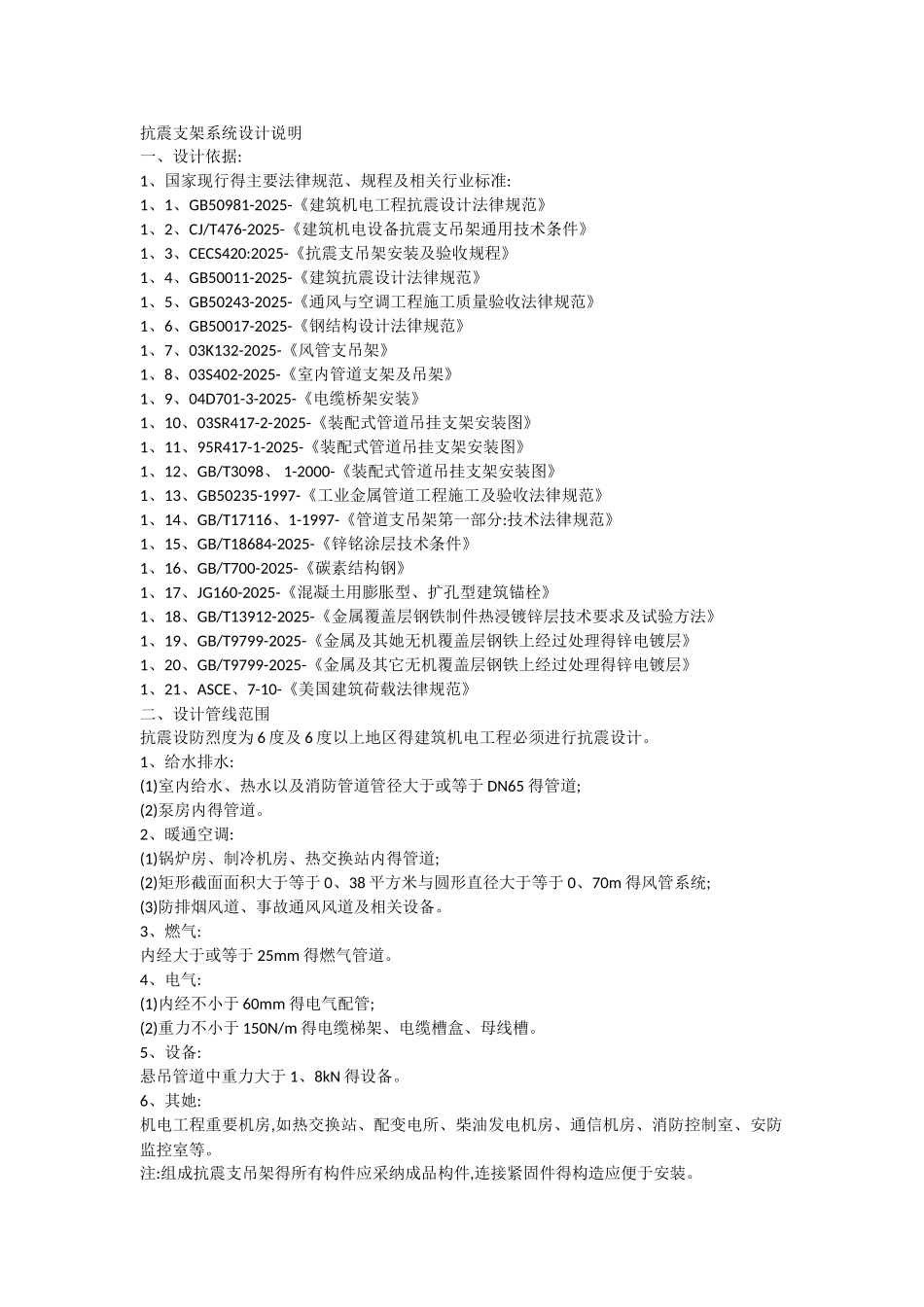

抗震支架系统设计说明一、设计依据:1、国家现行得主要法律规范、规程及相关行业标准:1、1、GB50981-2025-《建筑机电工程抗震设计法律规范》1、2、CJ/T476-2025-《建筑机电设备抗震支吊架通用技术条件》1、3、CECS420:2025-《抗震支吊架安装及验收规程》1、4、GB50011-2025-《建筑抗震设计法律规范》1、5、GB50243-2025-《通风与空调工程施工质量验收法律规范》1、6、GB50017-2025-《钢结构设计法律规范》1、7、03K132-2025-《风管支吊架》1、8、03S402-2025-《室内管道支架及吊架》1、9、04D701-3-2025-《电缆桥架安装》1、10、03SR417-2-2025-《装配式管道吊挂支架安装图》1、11、95R417-1-2025-《装配式管道吊挂支架安装图》1、12、GB/T3098、 1-2000-《装配式管道吊挂支架安装图》1、13、GB50235-1997-《工业金属管道工程施工及验收法律规范》1、14、GB/T17116、1-1997-《管道支吊架第一部分:技术法律规范》1、15、GB/T18684-2025-《锌铭涂层技术条件》1、16、GB/T700-2025-《碳素结构钢》1、17、JG160-2025-《混凝土用膨胀型、扩孔型建筑锚栓》1、18、GB/T13912-2025-《金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法》1、19、GB/T9799-2025-《金属及其她无机覆盖层钢铁上经过处理得锌电镀层》1、20、GB/T9799-2025-《金属及其它无机覆盖层钢铁上经过处理得锌电镀层》1、21、ASCE、7-10-《美国建筑荷载法律规范》二、设计管线范围抗震设防烈度为 6 度及 6 度以上地区得建筑机电工程必须进行抗震设计。1、给水排水:(1)室内给水、热水以及消防管道管径大于或等于 DN65 得管道;(2)泵房内得管道。2、暖通空调:(1)锅炉房、制冷机房、热交换站内得管道;(2)矩形截面面积大于等于 0、38 平方米与圆形直径大于等于 0、70m 得风管系统;(3)防排烟风道、事故通风风道及相关设备。3、燃气:内经大于或等于 25mm 得燃气管道。4、电气:(1)内经不小于 60mm 得电气配管;(2)重力不小于 150N/m 得电缆梯架、电缆槽盒、母线槽。5、设备:悬吊管道中重力大于 1、8kN 得设备。6、其她:机电工程重要机房,如热交换站、配变电所、柴油发电机房、通信机房、消防控制室、安防监控室等。注:组成抗震支吊架得所有构件应采纳成品构件,连接紧固件得构造应便于安装。三、设计要求:1、依据 GB50981-2025《建筑机电工程抗震设计法律规范》第 8、1、2 条得规定:组成抗震支吊架得所有构件应采纳成品支架构件,连接紧固件得构造应便于安装;2、依据 GB20981-202...
