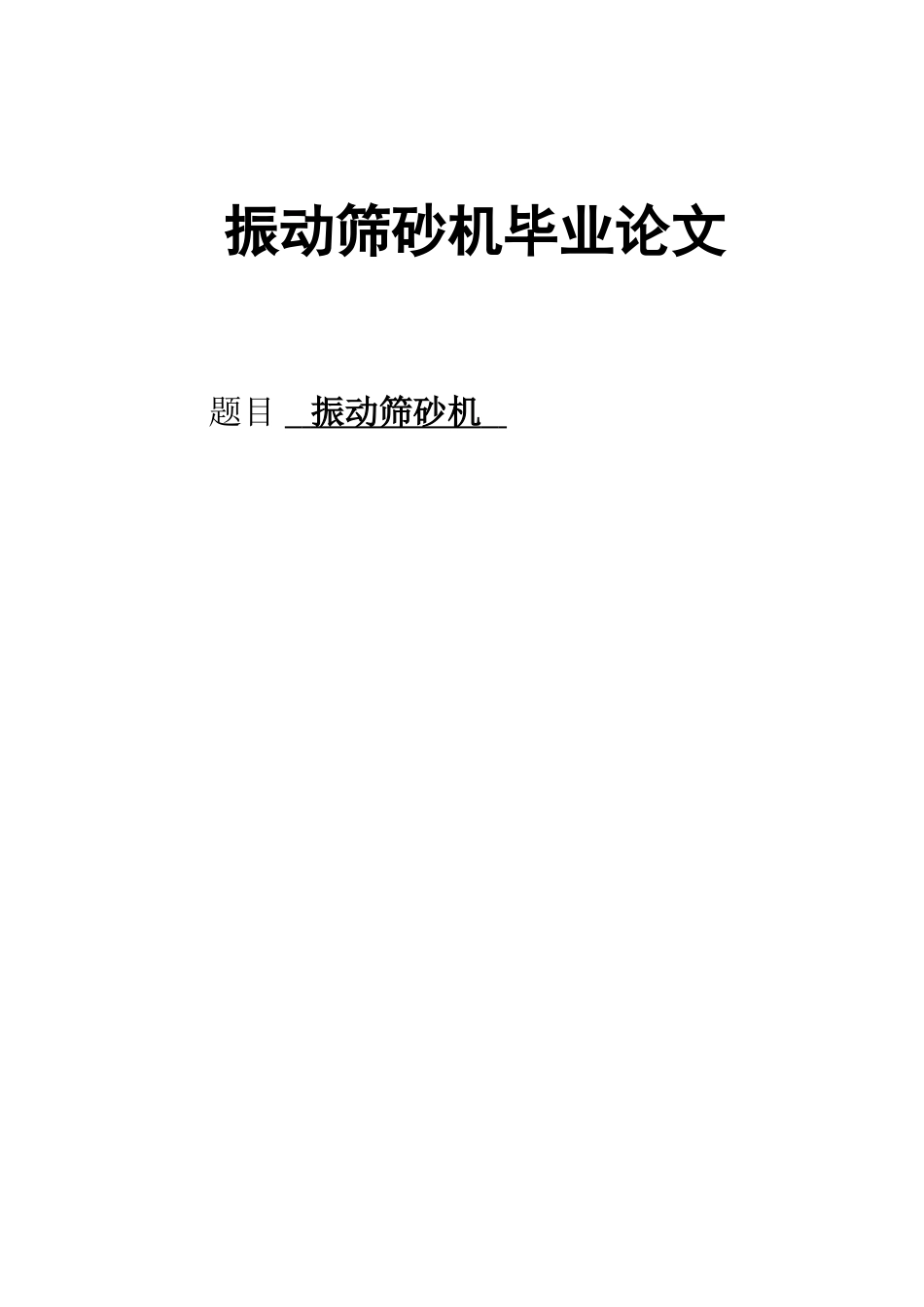

振动筛砂机学位论文

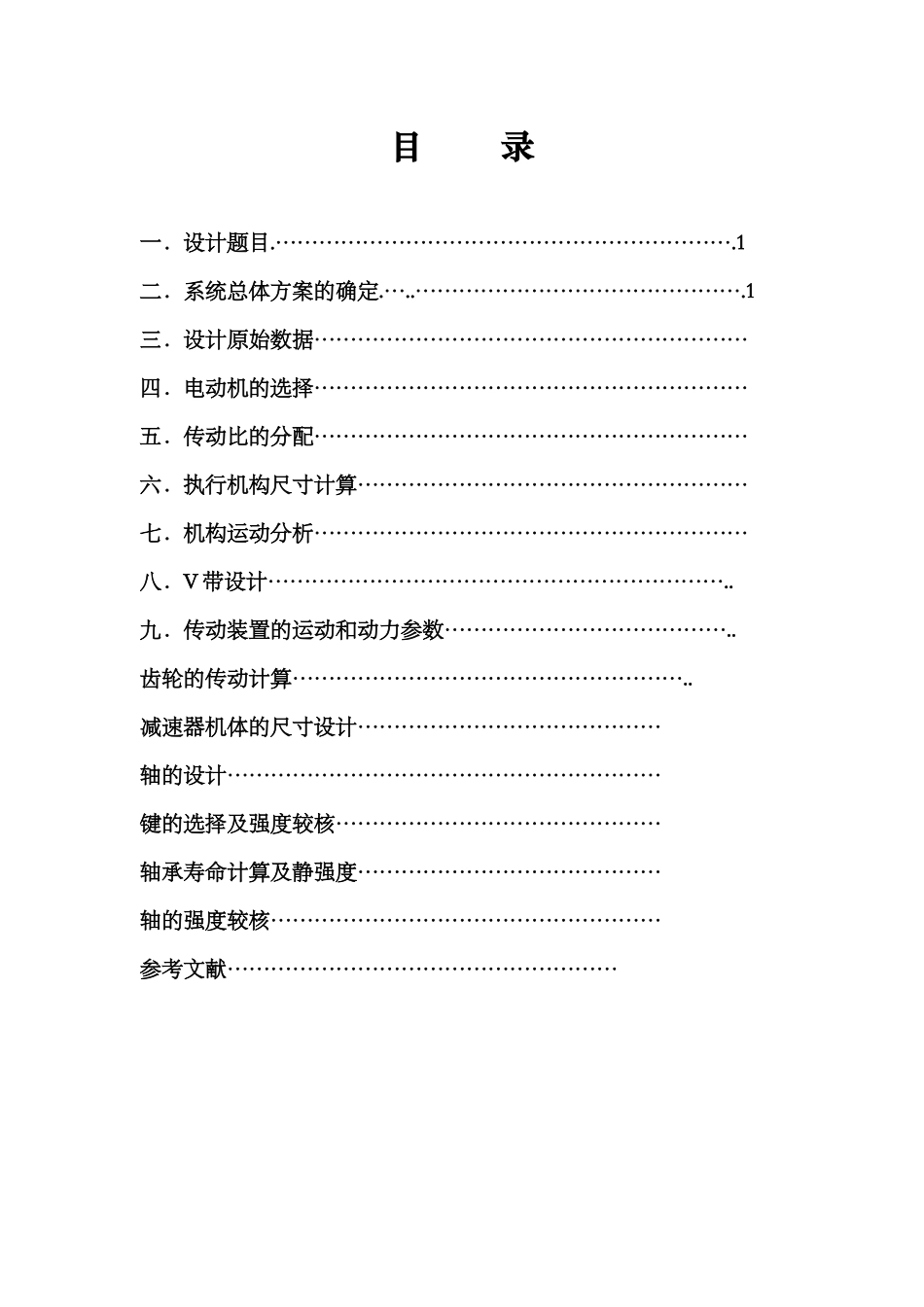

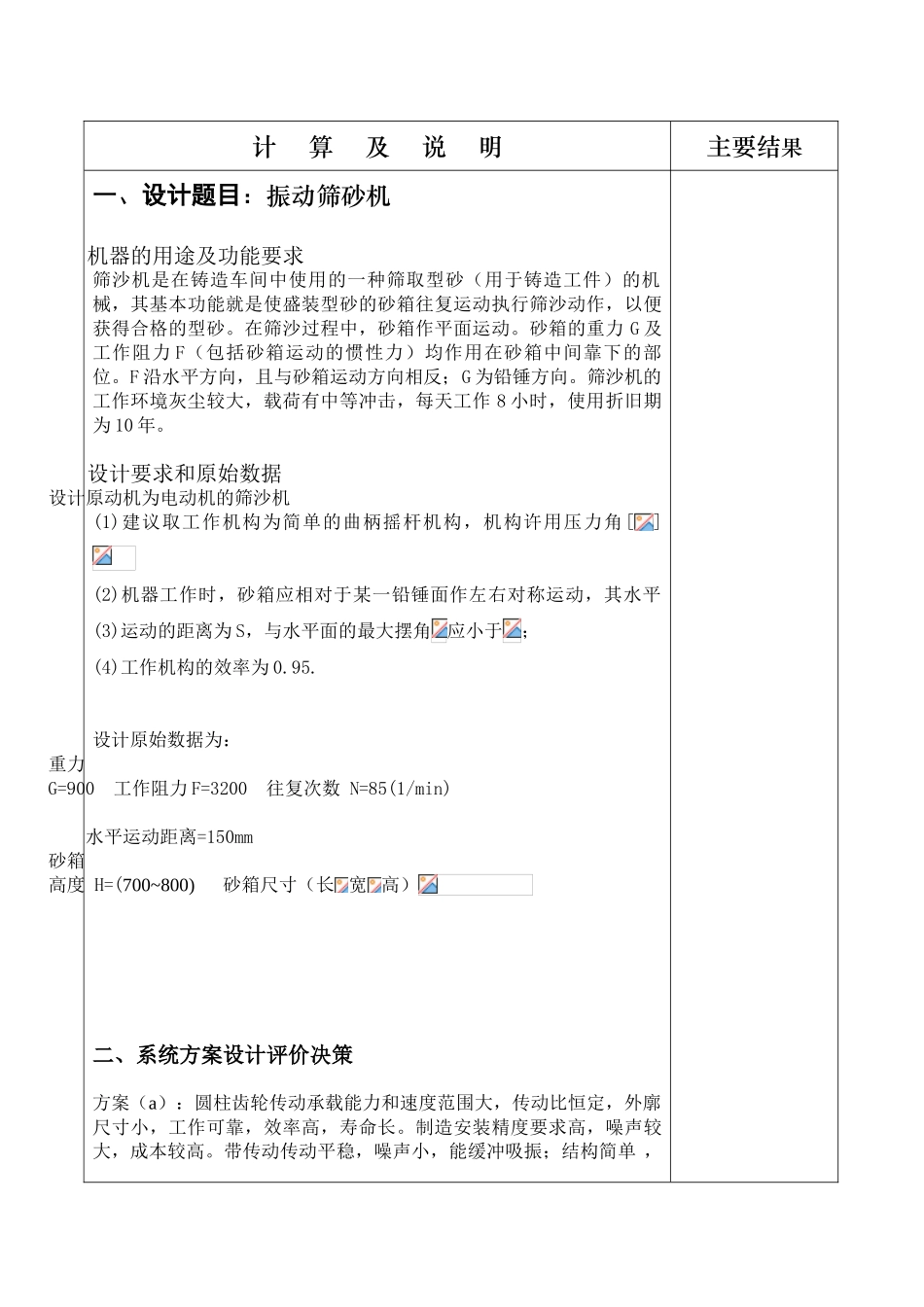

振动筛砂机毕业论文 题目 振动筛砂机 目 录一．设计题目.……………………………………………………….1二．系统总体方案的确定.…..……………………………………….1三．设计原始数据……………………………………………………四．电动机的选择……………………………………………………五．传动比的分配……………………………………………………六．执行机构尺寸计算………………………………………………七．机构运动分析……………………………………………………八．V 带设计………………………………………………………..九．传动装置的运动和动力参数…………………………………..齿轮的传动计算………………………………………………..减速器机体的尺寸设计……………………………………轴的设计……………………………………………………键的选择及强度较核………………………………………轴承寿命计算及静强度……………………………………轴的强度较核………………………………………………参考文献………………………………………………计 算 及 说 明主要结果一、设计题目：振动筛砂机机器的用途及功能要求筛沙机是在铸造车间中使用的一种筛取型砂（用于铸造工件）的机械，其基本功能就是使盛装型砂的砂箱往复运动执行筛沙动作，以便获得合格的型砂。在筛沙过程中，砂箱作平面运动。砂箱的重力 G 及工作阻力 F（包括砂箱运动的惯性力）均作用在砂箱中间靠下的部位。F 沿水平方向，且与砂箱运动方向相反；G 为铅锤方向。筛沙机的工作环境灰尘较大，载荷有中等冲击，每天工作 8 小时，使用折旧期为 10 年。设计要求和原始数据设计原动机为电动机的筛沙机(1)建议取工作机构为简单的曲柄摇杆机构，机构许用压力角[](2)机器工作时，砂箱应相对于某一铅锤面作左右对称运动，其水平(3)运动的距离为 S，与水平面的最大摆角应小于；(4)工作机构的效率为 0.95.设计原始数据为：重力G=900 工作阻力 F=3200 往复次数 N=85(1/min) 水平运动距离=150mm砂箱 高度 H=(700~800) 砂箱尺寸（长 宽 高）二、系统方案设计评价决策方案（a）：圆柱齿轮传动承载能力和速度范围大，传动比恒定，外廓尺寸小，工作可靠，效率高，寿命长。制造安装精度要求高，噪声较大，成本较高。带传动传动平稳，噪声小，能缓冲吸振；结构简单 ，计 算 及 说 明主要结果轴间距大，成本低。外廓尺寸大，传动比不恒定，寿命短。方案（b）：...
