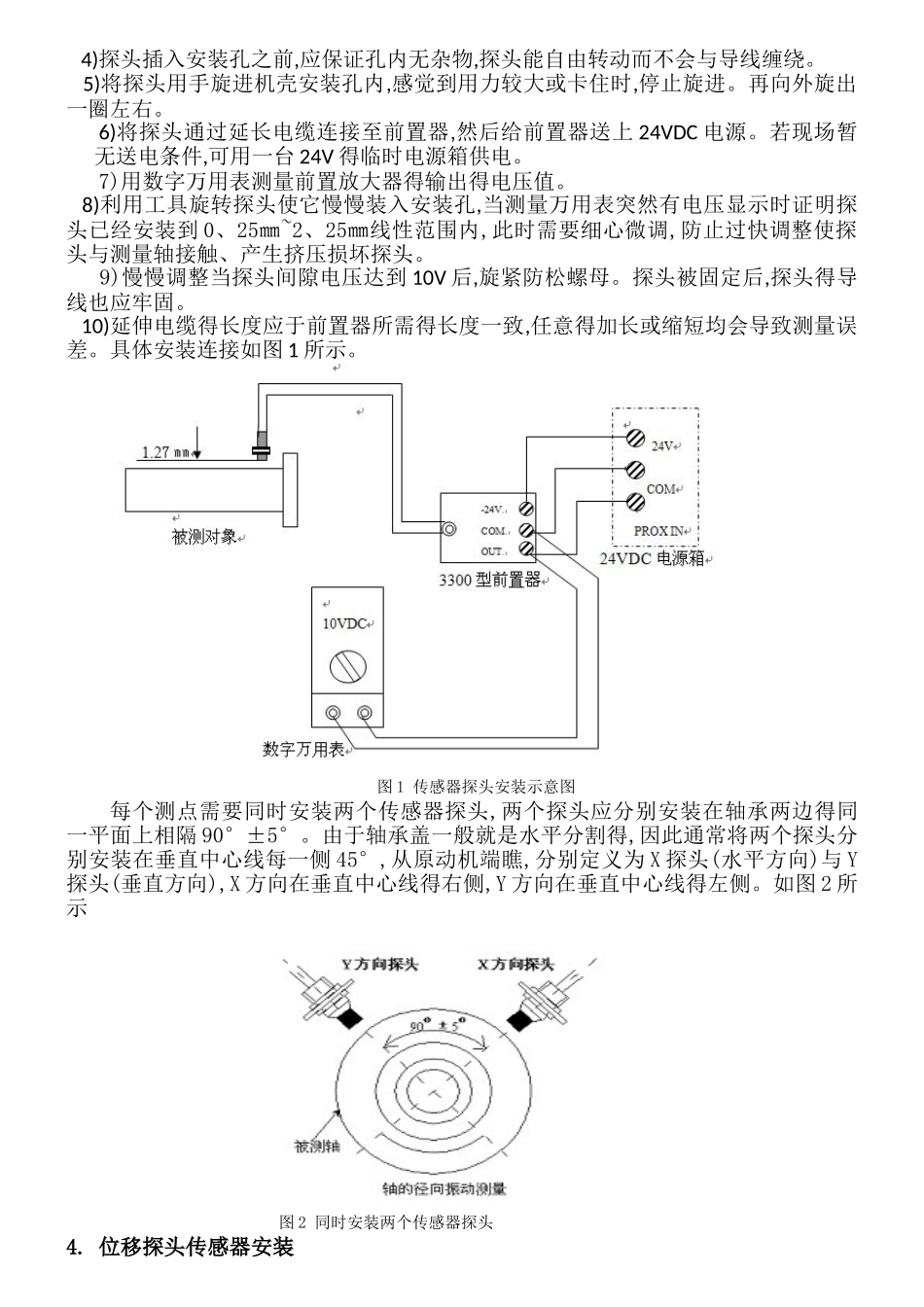

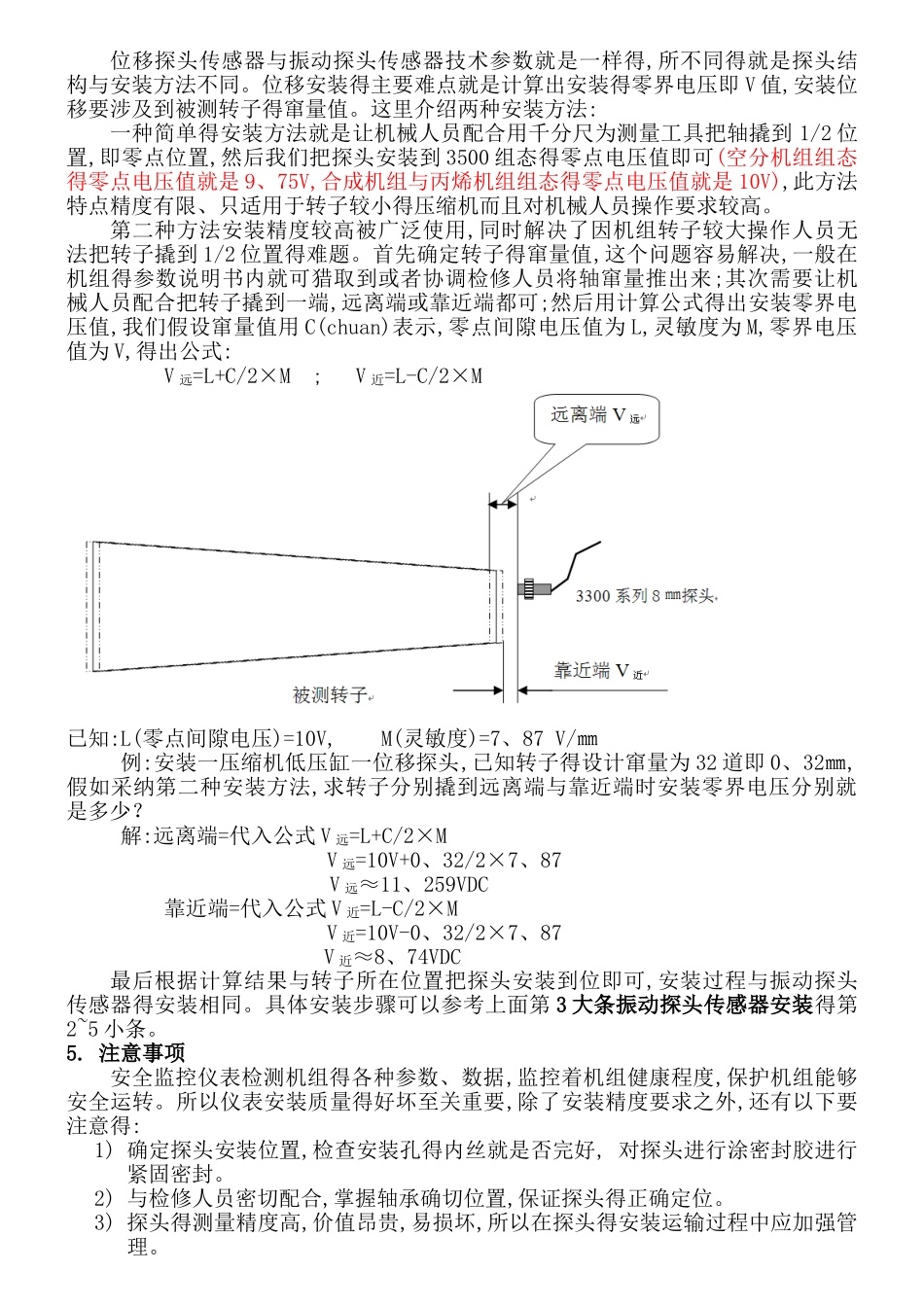

压缩机探头安装方法1. 前言压缩机探头(电涡流传感器)仪表安装得一直以来就是一项繁琐、难度大、需密切配合得工作。近几年公司承建得大型煤化工程出现多台机组集中陈设得现象,探头安装工作量大、难点更突出。本公司压缩机组由陕鼓及沈鼓压缩机搭载杭汽透平机得组合,机组安全监控系统采纳 Bently 公司提供得 3500 系列产品,多厂家、多标准、多设备就是机组安装得主要特点。本文将就这种压缩机为例浅谈电涡流传感器仪表安装方法。2. 探头分类与结构在不同得使用条件下探头得选型不同,探头型号繁多,本厂使用本特利 3500 系列8㎜为例。压缩机常用探头分为振动探头传感器、位移探头传感器、转速传感器等。常见安装方法分为机械测隙安装法与电气测隙安装法。机械测隙安装法就是利用塞尺用测量得方式来调整探头得安装位置,此方法有安装精度不高、不易操作、需要安装空间等缺点,实际中多用于转速传感器仪表安装;电气测隙安装法就是探头通过延长电缆与有 24V 供电得前置器连接,然后调整探头与测量轴得距离,测量前置器输出电压值来调整达到安装得要求,这种方法安装精度高,安全系数高,在实际生产中广泛应用,主要用于振动探头传感器、位移探头传感器得安装。下列图例就是常用探头与连接件图样:振动探头传感器 位移探头传感器前置器 延长电缆3. 振动探头传感器安装振动探头传感器得安装我们拿本特利 3500 系列 8㎜探头来说,采纳电气测隙安装法。探头得线性范围为 2㎜,即从测量面 0、25㎜开始,0、25㎜~2、25㎜范围内,输出电压为-1~-17VDC。这种型号探头得零点间隙值为 1、27㎜即最佳安装间隙(注:不同型号探头零界值不同,可以在产品说明书上获得),灵敏度为 7、87V/㎜。那么零界点电压就由灵敏度×零点间隙值=7、87×1、27≈10V。计算得出得结果零界点电压 V=10V 便就是安装振动探头传感器所要调整到得数值。主要安装步骤: 1)振动探头安装之前先要检查探头就是否正常,将探头经延伸电缆与前置放大器连接,将探头由远到近靠近铁质物品,观察电压值就是否从 24V-0V 由大到小在变化,等探头接触到铁质物品时电压值应接近 0V。此探头为正常。2）振动探头安装到安装支架上,要求用扳手牢牢紧固,不允许有松动。3）探头安装时要求所测量点保持静止状态。 4)探头插入安装孔之前,应保证孔内无杂物,探头能自由转动而不会与导线缠绕。 5)将探头用手旋进机壳安装孔内,感觉到用力较大或卡住时,停止旋进。再向外旋出一圈左右。6)将探头通过延长电缆连接至前...
