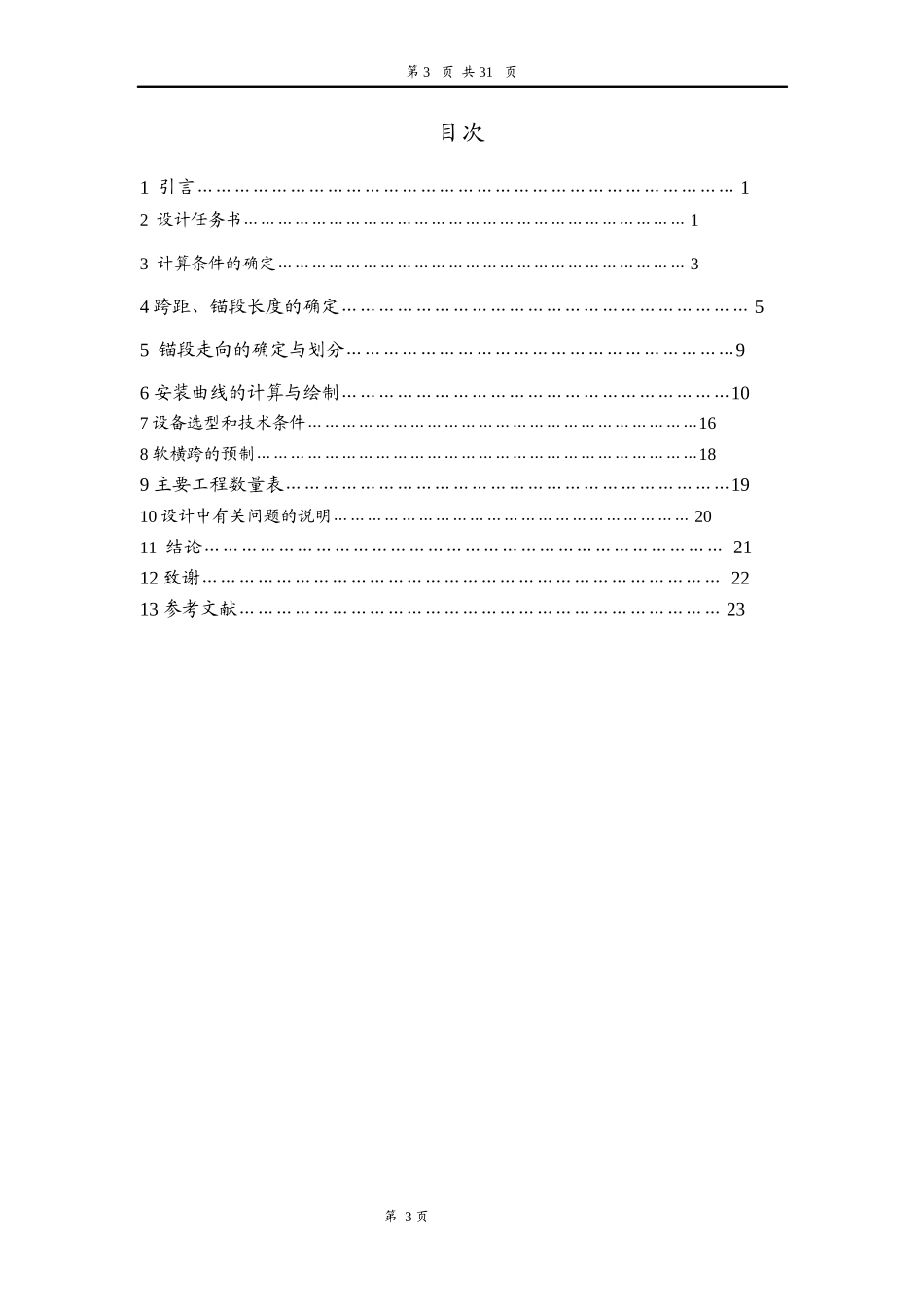

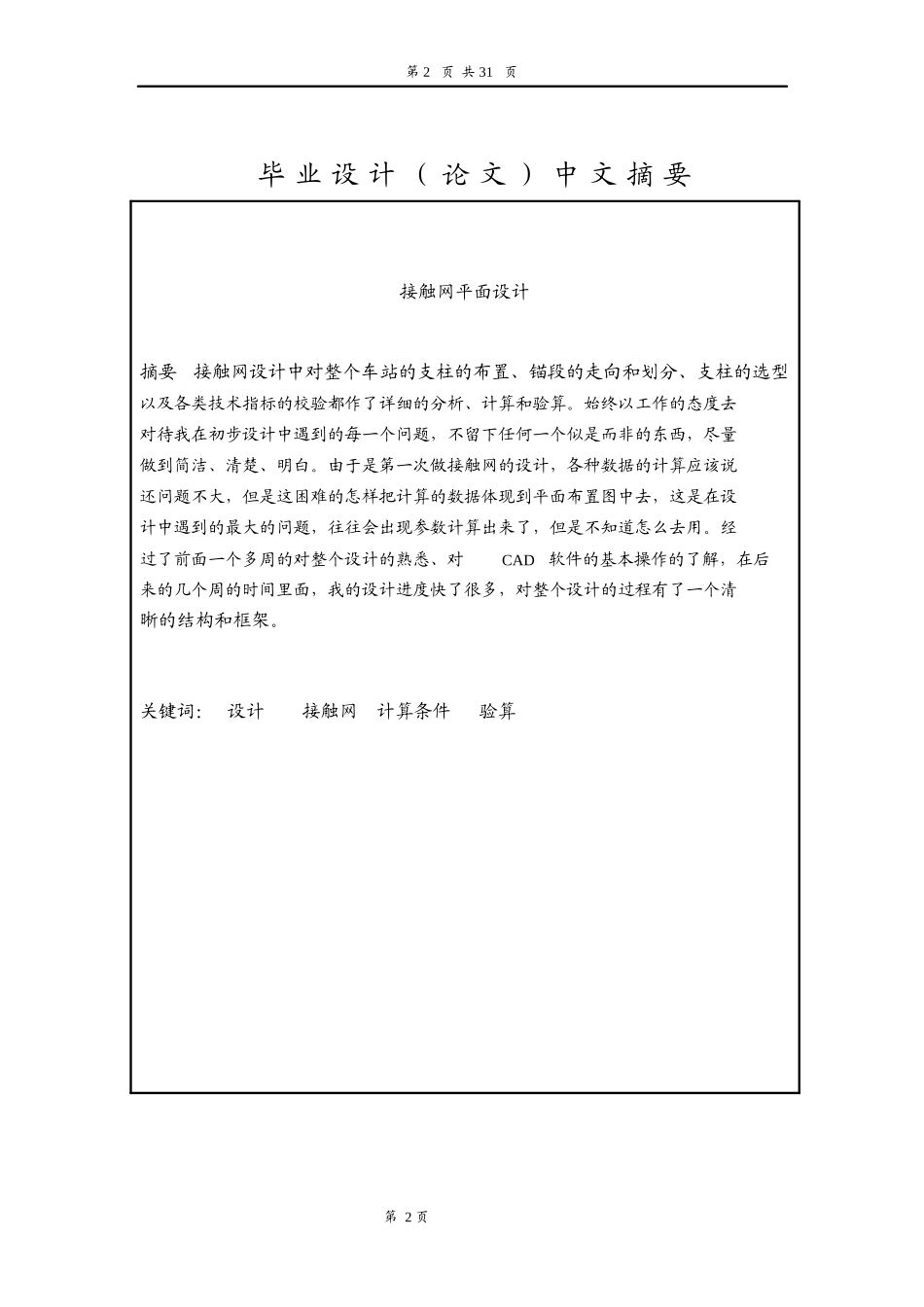

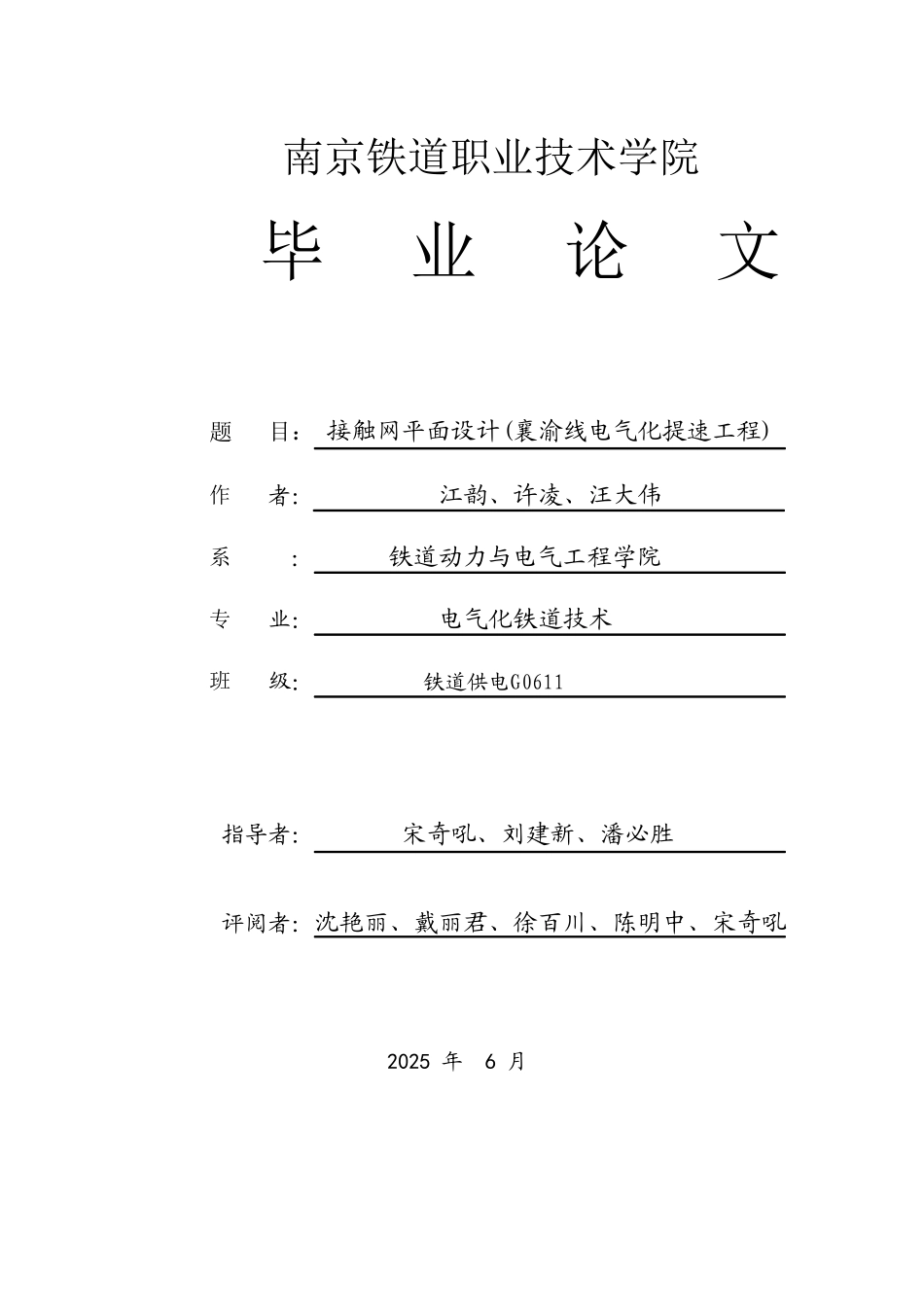

题作系专班 南京铁道职业技术学院毕 业 论 文 目： 接触网平面设计(襄渝线电气化提速工程) 者： 江韵、许凌、汪大伟 ： 铁道动力与电气工程学院 业： 电气化铁道技术 级： 铁道供电G0611 指导者： 宋奇吼、刘建新、潘必胜 评阅者：沈艳丽、戴丽君、徐百川、陈明中、宋奇吼 2025 年 6 月 第 2 页 共 31 页毕 业 设 计 （ 论 文 ） 中 文 摘 要接触网平面设计摘要接触网设计中对整个车站的支柱的布置、锚段的走向和划分、支柱的选型以及各类技术指标的校验都作了详细的分析、计算和验算。始终以工作的态度去对待我在初步设计中遇到的每一个问题，不留下任何一个似是而非的东西，尽量做到简洁、清楚、明白。由于是第一次做接触网的设计，各种数据的计算应该说还问题不大，但是这困难的怎样把计算的数据体现到平面布置图中去，这是在设计中遇到的最大的问题，往往会出现参数计算出来了，但是不知道怎么去用。经过了前面一个多周的对整个设计的熟悉、对CAD软件的基本操作的了解，在后来的几个周的时间里面，我的设计进度快了很多，对整个设计的过程有了一个清晰的结构和框架。关键词： 设计接触网计算条件验算第 2 页第 3 页 共 31 页目次1 引言…………………………………………………………………………… 12 设计任务书…………………………………………………………………… 13 计算条件的确定……………………………………………………………… 34 跨距、锚段长度的确定………………………………………………………… 55 锚段走向的确定与划分………………………………………………………96 安装曲线的计算与绘制………………………………………………………107 设备选型和技术条件……………………………………………………………168 软横跨的预制……………………………………………………………………189 主要工程数量表………………………………………………………………1910 设计中有关问题的说明……………………………………………………… 2011 结论………………………………………………………………………… 2112 致谢………………………………………………………………………… 2213 参考文献…………………………………………………………………… 23第 3 页第 1 页 共 31 页引言近年来，我国大面积、大幅度提高现有电气化铁道的运行速度，主要电气化干线...
