电机控制线路实训报告

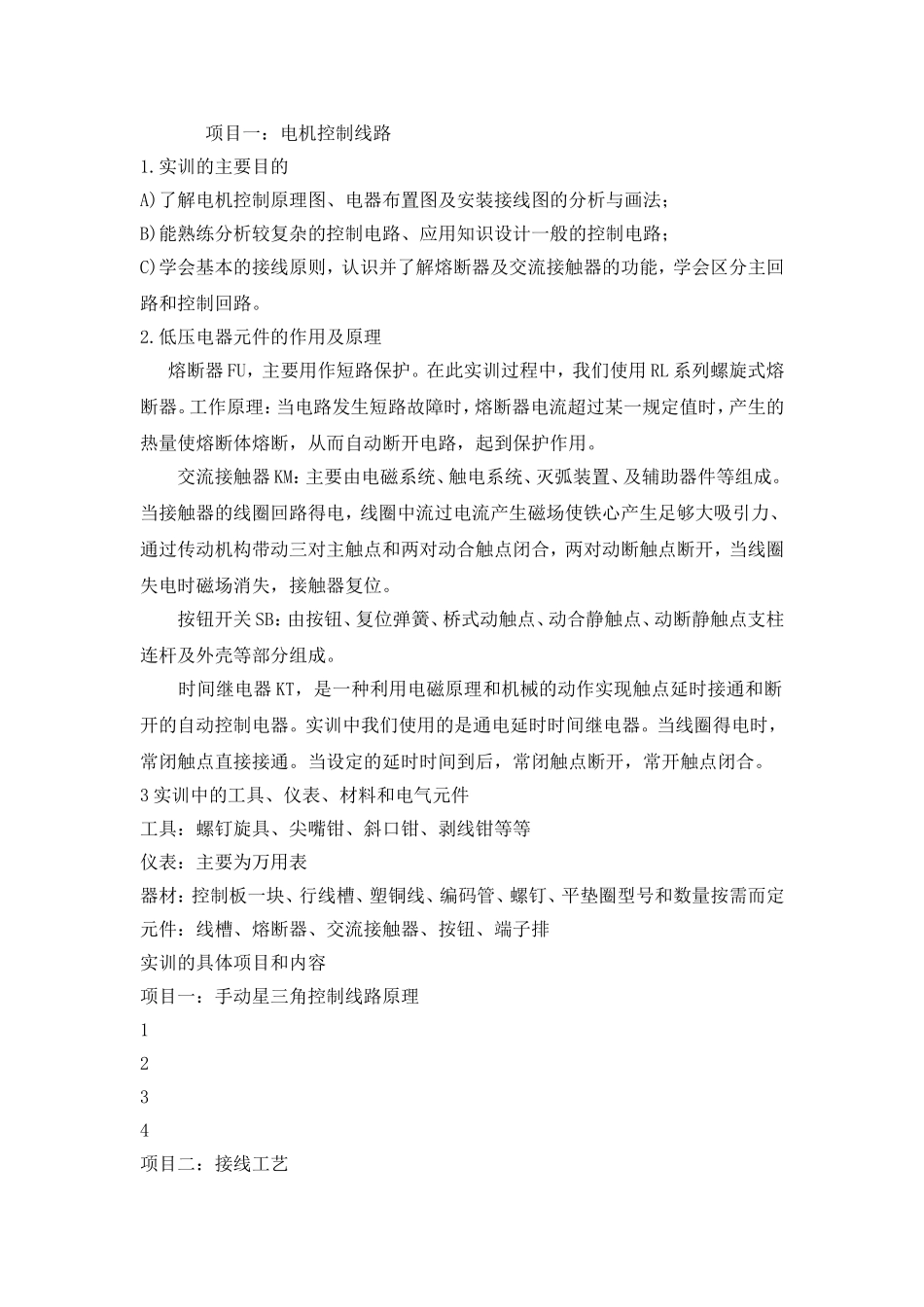

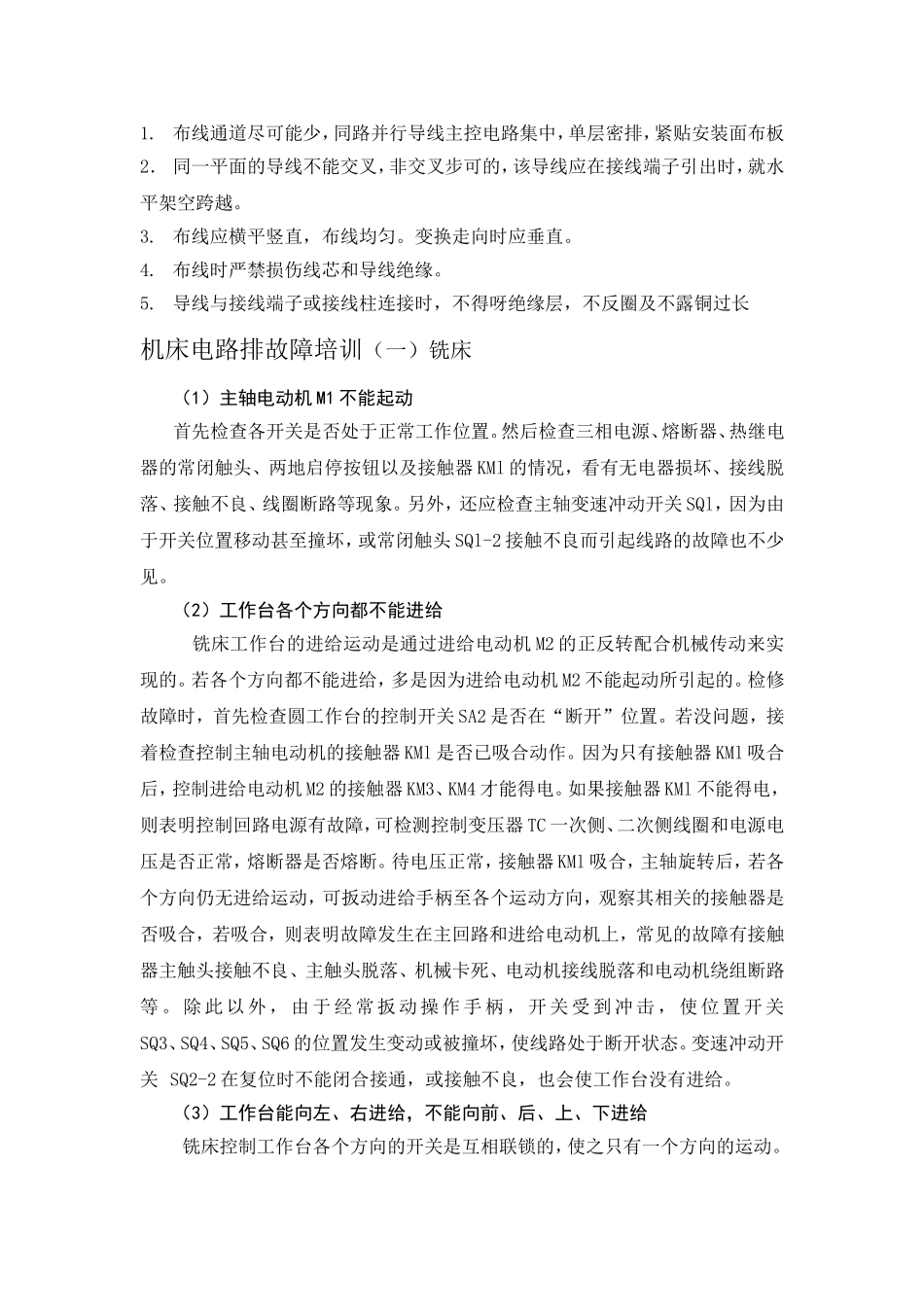

项目一：电机控制线路1.实训的主要目的A)了解电机控制原理图、电器布置图及安装接线图的分析与画法；B)能熟练分析较复杂的控制电路、应用知识设计一般的控制电路；C)学会基本的接线原则，认识并了解熔断器及交流接触器的功能，学会区分主回路和控制回路。2.低压电器元件的作用及原理 熔断器 FU，主要用作短路保护。在此实训过程中，我们使用 RL 系列螺旋式熔断器。工作原理：当电路发生短路故障时，熔断器电流超过某一规定值时，产生的热量使熔断体熔断，从而自动断开电路，起到保护作用。 交流接触器 KM：主要由电磁系统、触电系统、灭弧装置、及辅助器件等组成。当接触器的线圈回路得电，线圈中流过电流产生磁场使铁心产生足够大吸引力、通过传动机构带动三对主触点和两对动合触点闭合，两对动断触点断开，当线圈失电时磁场消失，接触器复位。 按钮开关 SB：由按钮、复位弹簧、桥式动触点、动合静触点、动断静触点支柱连杆及外壳等部分组成。 时间继电器 KT，是一种利用电磁原理和机械的动作实现触点延时接通和断 开的自动控制电器。实训中我们使用的是通电延时时间继电器。当线圈得电时，常闭触点直接接通。当设定的延时时间到后，常闭触点断开，常开触点闭合。3 实训中的工具、仪表、材料和电气元件工具：螺钉旋具、尖嘴钳、斜口钳、剥线钳等等仪表：主要为万用表器材：控制板一块、行线槽、塑铜线、编码管、螺钉、平垫圈型号和数量按需而定元件：线槽、熔断器、交流接触器、按钮、端子排实训的具体项目和内容项目一：手动星三角控制线路原理1234项目二：接线工艺1. 布线通道尽可能少，同路并行导线主控电路集中，单层密排，紧贴安装面布板2． 同一平面的导线不能交叉，非交叉步可的，该导线应在接线端子引出时，就水平架空跨越。3. 布线应横平竖直，布线均匀。变换走向时应垂直。4. 布线时严禁损伤线芯和导线绝缘。5. 导线与接线端子或接线柱连接时，不得呀绝缘层，不反圈及不露铜过长机床电路排故障培训（一）铣床（1）主轴电动机 M1 不能起动 首先检查各开关是否处于正常工作位置。然后检查三相电源、熔断器、热继电器的常闭触头、两地启停按钮以及接触器 KMl 的情况，看有无电器损坏、接线脱落、接触不良、线圈断路等现象。另外，还应检查主轴变速冲动开关 SQl，因为由于开关位置移动甚至撞坏，或常闭触头 SQl-2 接触不良而引起线路的故障也不少见。（2）工作台各个方向都不能进给 铣床工作台的进给运动是通过进...
