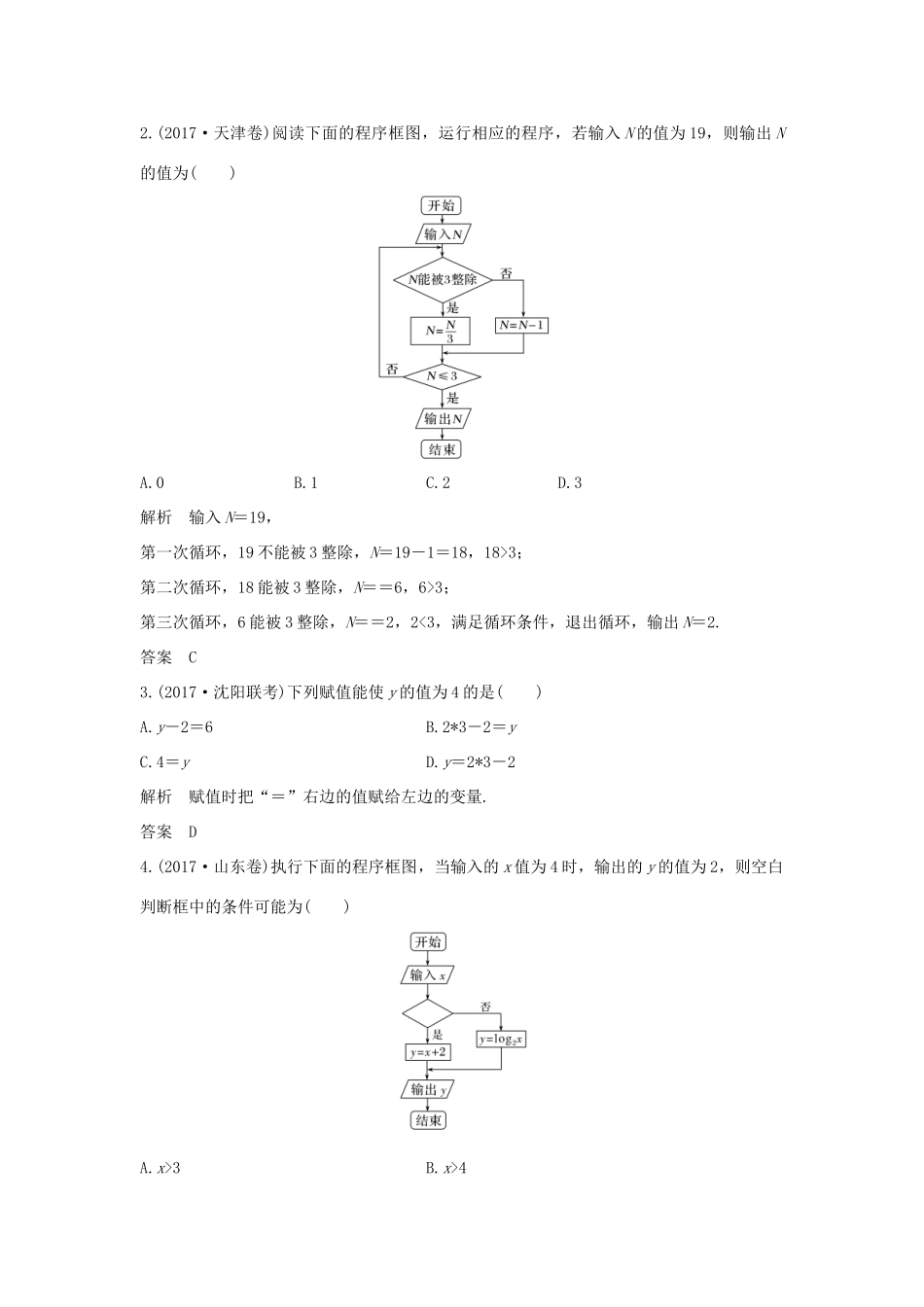

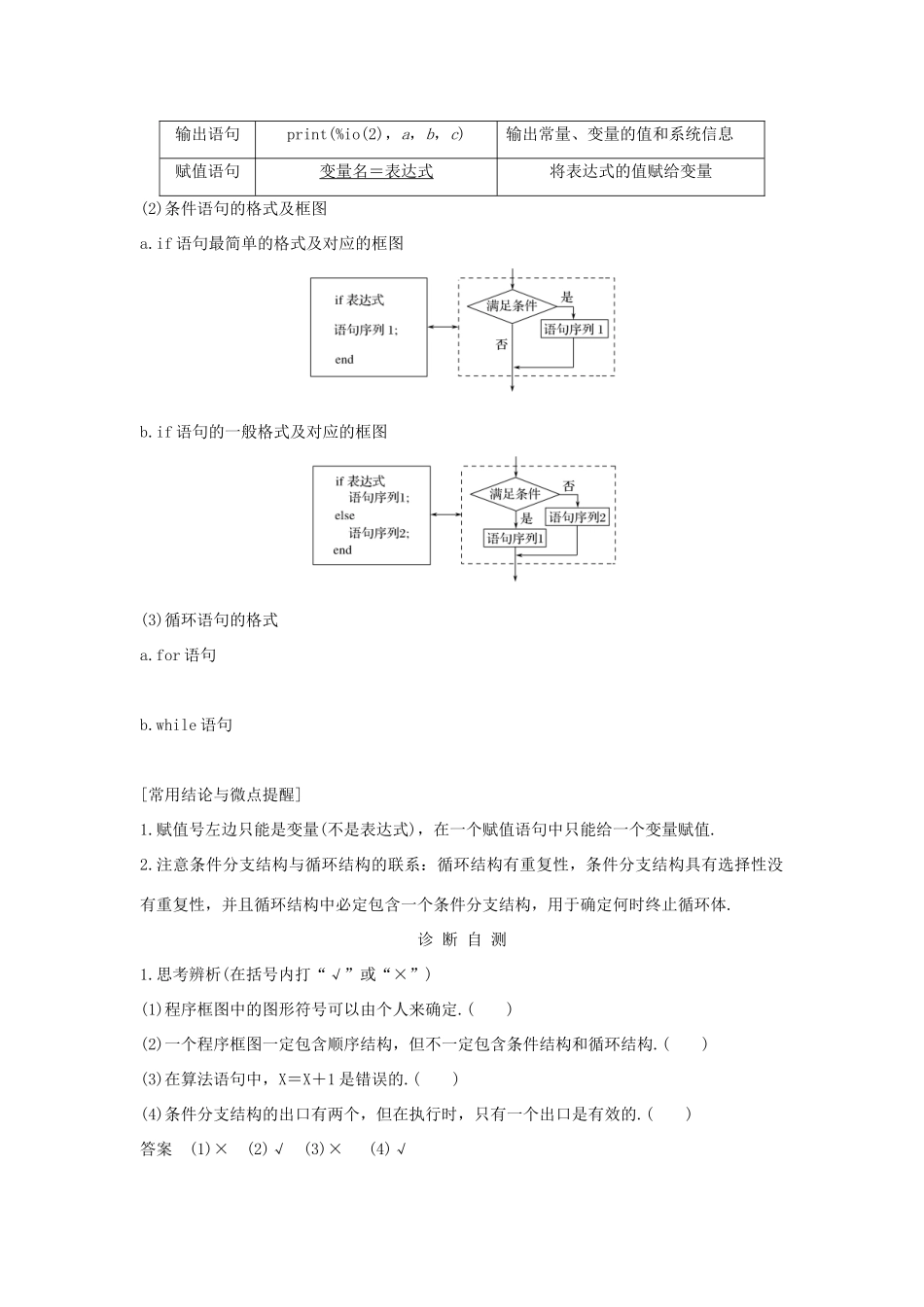

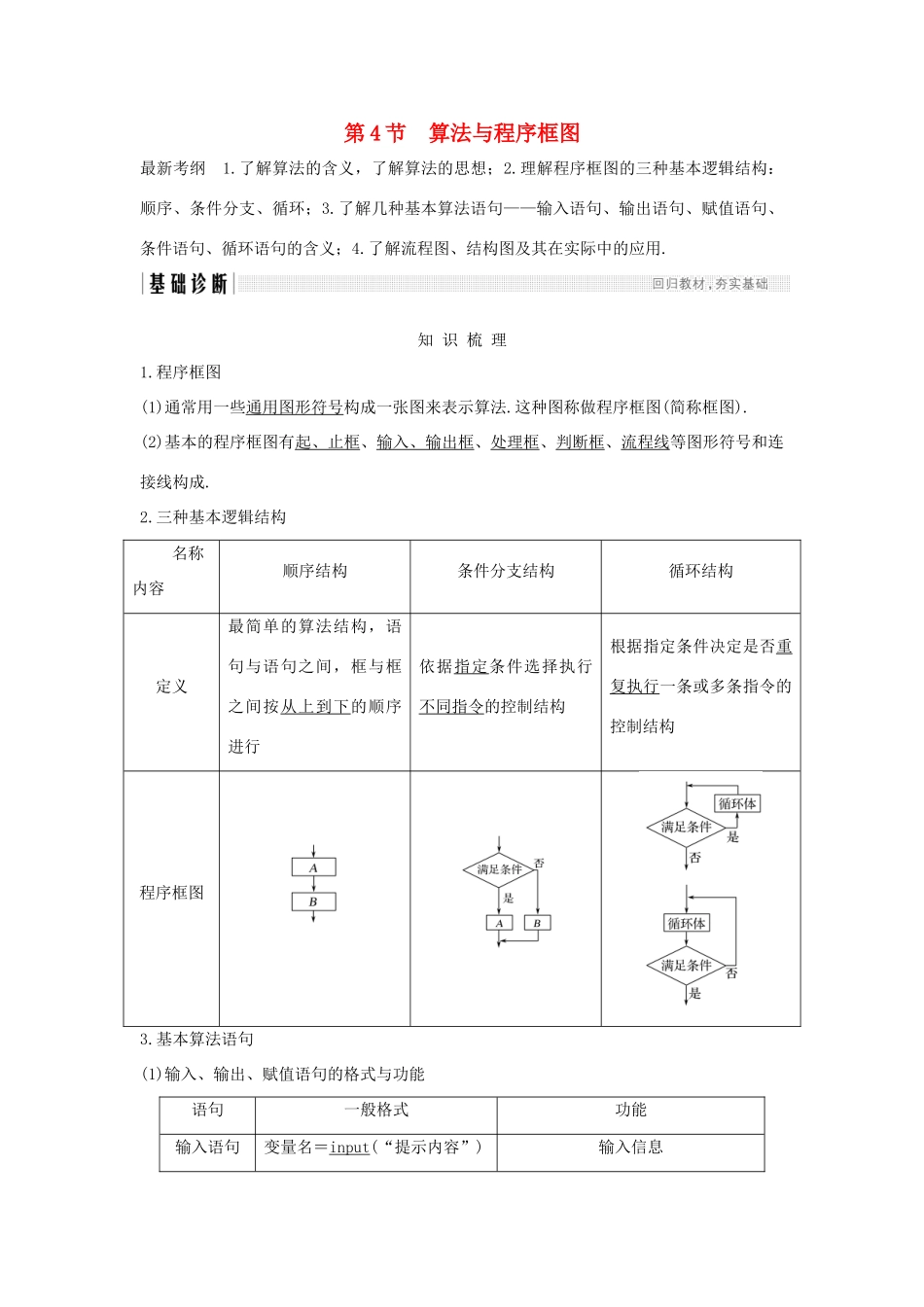

第 4 节 算法与程序框图最新考纲 1.了解算法的含义，了解算法的思想；2.理解程序框图的三种基本逻辑结构：顺序、条件分支、循环；3.了解几种基本算法语句——输入语句、输出语句、赋值语句、条件语句、循环语句的含义；4.了解流程图、结构图及其在实际中的应用.知 识 梳 理1.程序框图(1)通常用一些通用图形符号构成一张图来表示算法.这种图称做程序框图(简称框图).(2)基本的程序框图有起、止框、输入、输出框、处理框、判断框、流程线等图形符号和连接线构成.2.三种基本逻辑结构 名称内容 顺序结构条件分支结构循环结构定义最简单的算法结构，语句与语句之间，框与框之间按从上到下的顺序进行依据指定条件选择执行不同指令的控制结构根据指定条件决定是否重复执行一条或多条指令的控制结构程序框图3.基本算法语句(1)输入、输出、赋值语句的格式与功能语句一般格式功能输入语句变量名＝input(“提示内容”)输入信息输出语句print(%io(2)，a，b，c)输出常量、变量的值和系统信息赋值语句变量名＝表达式将表达式的值赋给变量(2)条件语句的格式及框图a.if 语句最简单的格式及对应的框图b.if 语句的一般格式及对应的框图(3)循环语句的格式a.for 语句b.while 语句[常用结论与微点提醒]1.赋值号左边只能是变量(不是表达式)，在一个赋值语句中只能给一个变量赋值.2.注意条件分支结构与循环结构的联系：循环结构有重复性，条件分支结构具有选择性没有重复性，并且循环结构中必定包含一个条件分支结构，用于确定何时终止循环体.诊 断 自 测1.思考辨析(在括号内打“√”或“×”)(1)程序框图中的图形符号可以由个人来确定.( )(2)一个程序框图一定包含顺序结构，但不一定包含条件结构和循环结构.( )(3)在算法语句中，X＝X＋1 是错误的.( )(4)条件分支结构的出口有两个，但在执行时，只有一个出口是有效的.( )答案 (1)× (2)√ (3)× (4)√2.(2017·天津卷)阅读下面的程序框图，运行相应的程序，若输入 N 的值为 19，则输出 N的值为( )A.0 B.1 C.2 D.3解析 输入 N＝19，第一次循环，19 不能被 3 整除，N＝19－1＝18，18>3；第二次循环，18 能被 3 整除，N＝＝6，6>3；第三次循环，6 能被 3 整除，N＝＝2，2<3，满足循环条件，退出循环，输出 N＝2.答案 C3.(2017·沈阳联考)下列赋值能使 y 的值为 4 的是( )A.y－2＝6 B.2*3－2＝yC.4＝y D.y＝2*3－2解析 赋值时把“＝”右边的值赋给左边的变量.答案 D4.(...
