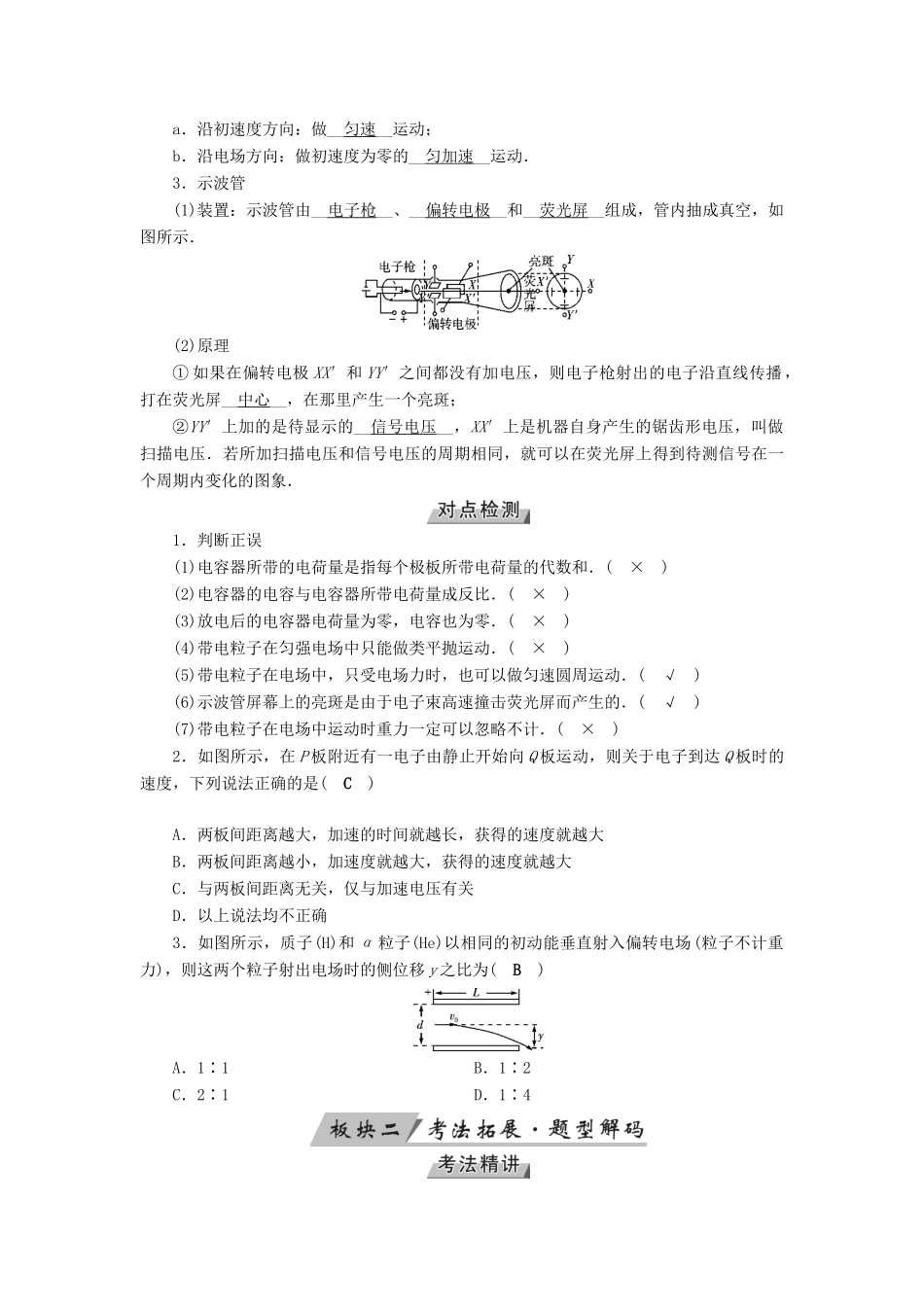

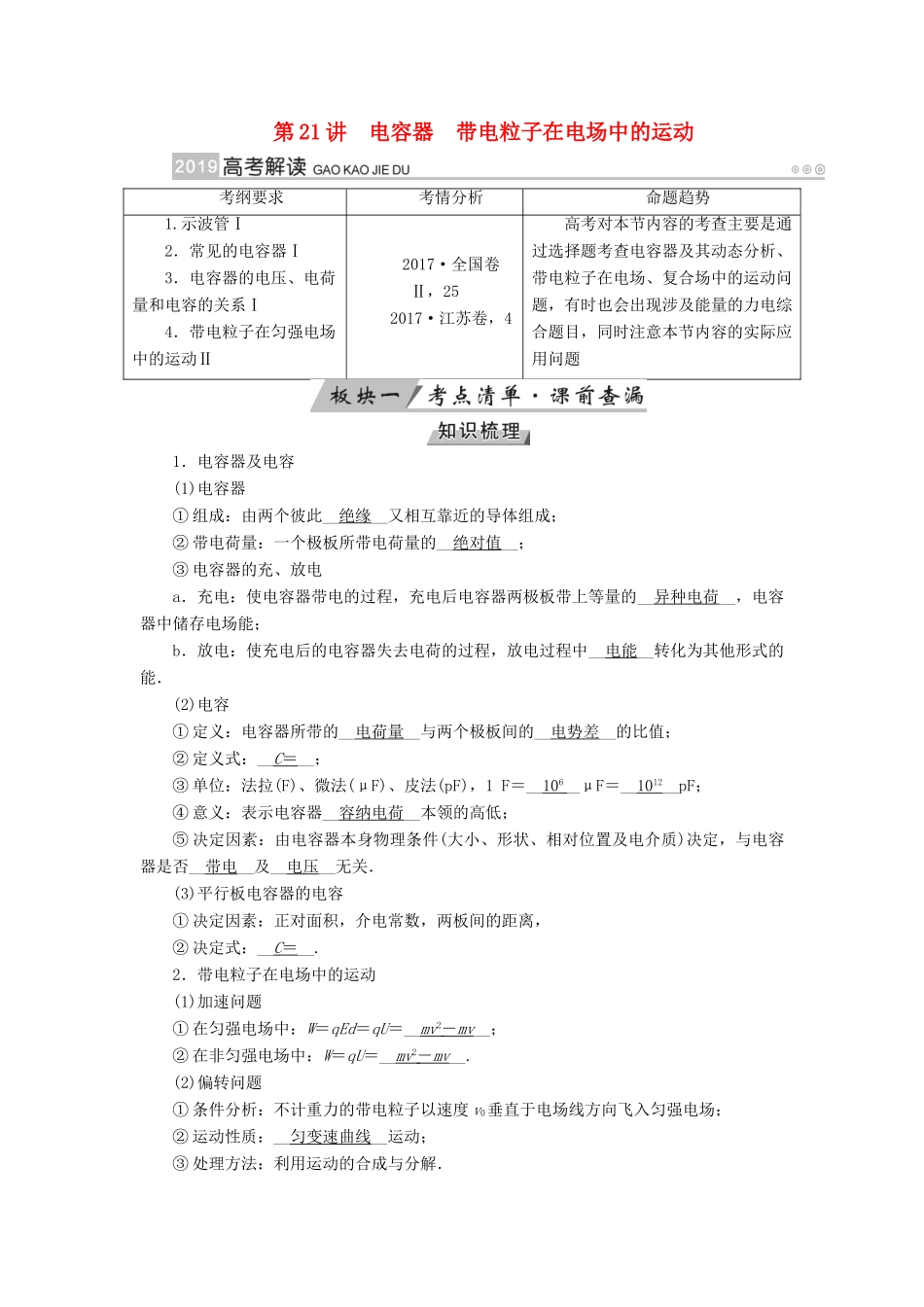

第 21 讲 电容器 带电粒子在电场中的运动考纲要求考情分析命题趋势1.示波管Ⅰ2．常见的电容器Ⅰ3．电容器的电压、电荷量和电容的关系Ⅰ4．带电粒子在匀强电场中的运动Ⅱ2017·全国卷Ⅱ，252017·江苏卷，4高考对本节内容的考查主要是通过选择题考查电容器及其动态分析、带电粒子在电场、复合场中的运动问题，有时也会出现涉及能量的力电综合题目，同时注意本节内容的实际应用问题1．电容器及电容(1)电容器① 组成：由两个彼此__绝缘__又相互靠近的导体组成；② 带电荷量：一个极板所带电荷量的__绝对值__；③ 电容器的充、放电a．充电：使电容器带电的过程，充电后电容器两极板带上等量的__异种电荷__，电容器中储存电场能；b．放电：使充电后的电容器失去电荷的过程，放电过程中__电能__转化为其他形式的能．(2)电容① 定义：电容器所带的__电荷量__与两个极板间的__电势差__的比值；② 定义式：__C ＝ __；③ 单位：法拉(F)、微法(μF)、皮法(pF)，1 F＝__10 6 __μF＝__10 12 __pF；④ 意义：表示电容器__容纳电荷__本领的高低；⑤ 决定因素：由电容器本身物理条件(大小、形状、相对位置及电介质)决定，与电容器是否__带电__及__电压__无关．(3)平行板电容器的电容① 决定因素：正对面积，介电常数，两板间的距离，② 决定式：__C ＝ __.2．带电粒子在电场中的运动(1)加速问题① 在匀强电场中：W＝qEd＝qU＝__mv 2 － mv __；② 在非匀强电场中：W＝qU＝__mv 2 － mv __.(2)偏转问题① 条件分析：不计重力的带电粒子以速度 v0垂直于电场线方向飞入匀强电场；② 运动性质：__匀变速曲线__运动；③ 处理方法：利用运动的合成与分解．a．沿初速度方向：做__匀速__运动；b．沿电场方向：做初速度为零的__匀加速__运动．3．示波管(1)装置：示波管由__电子枪__、__偏转电极__和__荧光屏__组成，管内抽成真空，如图所示．(2)原理① 如果在偏转电极 XX′和 YY′之间都没有加电压，则电子枪射出的电子沿直线传播，打在荧光屏__中心__，在那里产生一个亮斑；②YY′上加的是待显示的__信号电压__，XX′上是机器自身产生的锯齿形电压，叫做扫描电压．若所加扫描电压和信号电压的周期相同，就可以在荧光屏上得到待测信号在一个周期内变化的图象．1．判断正误(1)电容器所带的电荷量是指每个极板所带电荷量的代数和．( × )(2)电容器的电容与电容器所带电荷量成反比．( × )(3)放电后的电容器电荷量为零，电容也为...
