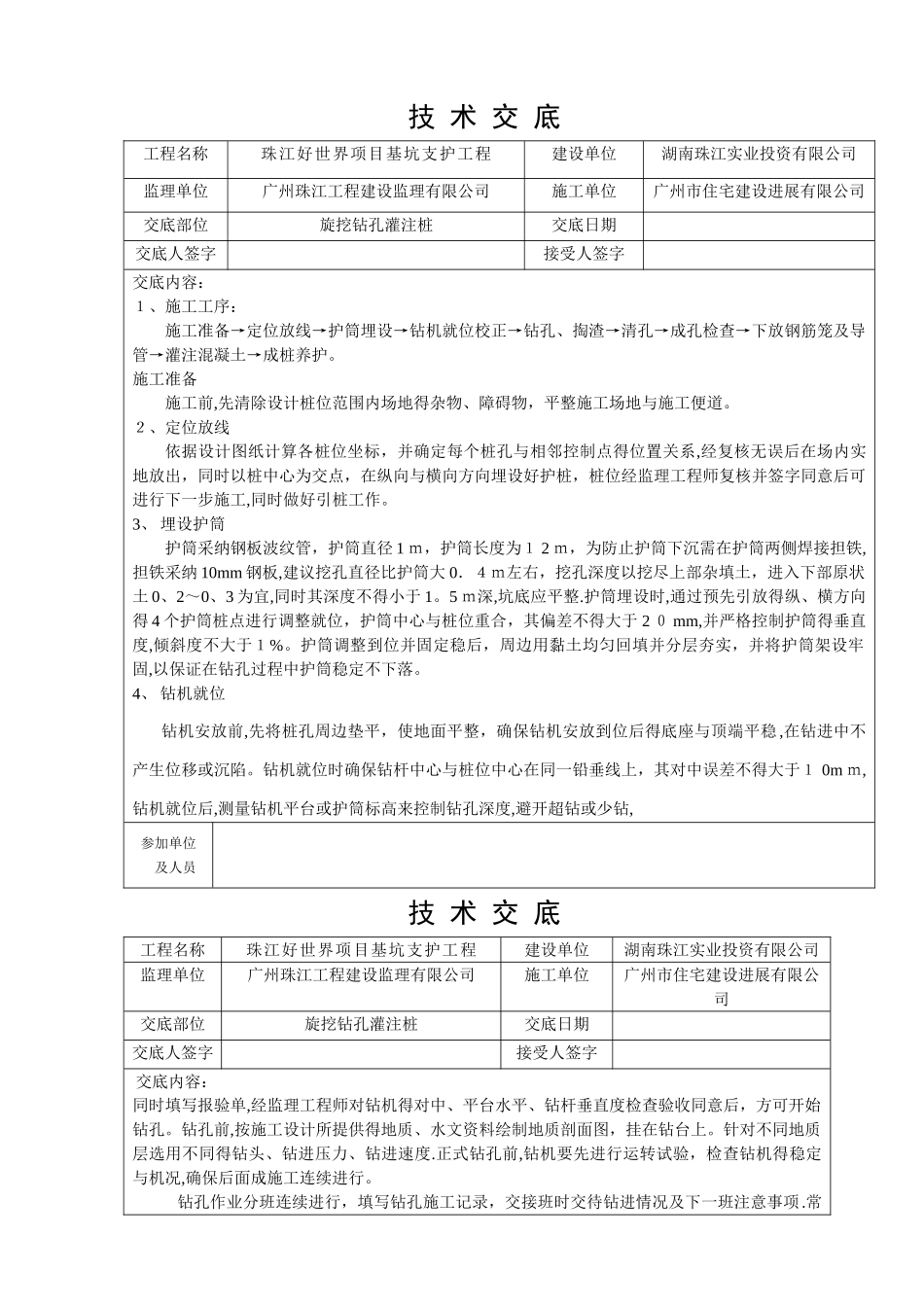

技 术 交 底工程名称珠江好世界项目基坑支护工程建设单位湖南珠江实业投资有限公司监理单位广州珠江工程建设监理有限公司施工单位广州市住宅建设进展有限公司交底部位旋挖钻孔灌注桩交底日期交底人签字接受人签字交底内容：１、施工工序：施工准备→定位放线→护筒埋设→钻机就位校正→钻孔、掏渣→清孔→成孔检查→下放钢筋笼及导管→灌注混凝土→成桩养护
施工准备施工前,先清除设计桩位范围内场地得杂物、障碍物，平整施工场地与施工便道
２、定位放线依据设计图纸计算各桩位坐标，并确定每个桩孔与相邻控制点得位置关系,经复核无误后在场内实地放出，同时以桩中心为交点，在纵向与横向方向埋设好护桩，桩位经监理工程师复核并签字同意后可进行下一步施工,同时做好引桩工作
3、 埋设护筒护筒采纳钢板波纹管，护筒直径 1 ｍ，护筒长度为１ 2 ｍ，为防止护筒下沉需在护筒两侧焊接担铁,担铁采纳 10mm 钢板,建议挖孔直径比护筒大 0．４ｍ左右，挖孔深度以挖尽上部杂填土，进入下部原状土 0、2～0、3 为宜,同时其深度不得小于 1
5 ｍ深,坑底应平整
护筒埋设时,通过预先引放得纵、横方向得 4 个护筒桩点进行调整就位，护筒中心与桩位重合，其偏差不得大于 2 ０ mm,并严格控制护筒得垂直度,倾斜度不大于１%
护筒调整到位并固定稳后，周边用黏土均匀回填并分层夯实，并将护筒架设牢固,以保证在钻孔过程中护筒稳定不下落
4、 钻机就位 钻机安放前,先将桩孔周边垫平，使地面平整，确保钻机安放到位后得底座与顶端平稳 ,在钻进中不产生位移或沉陷
钻机就位时确保钻杆中心与桩位中心在同一铅垂线上，其对中误差不得大于１ 0m ｍ,钻机就位后,测量钻机平台或护筒标高来控制钻孔深度,避开超钻或少钻,参加单位及人员技 术 交 底工程名称珠江好世界项目基坑支护工程建设单位湖南珠江实业投资有限公司监理单位广州珠江工程建设监理有限公司施工单位广州市住
