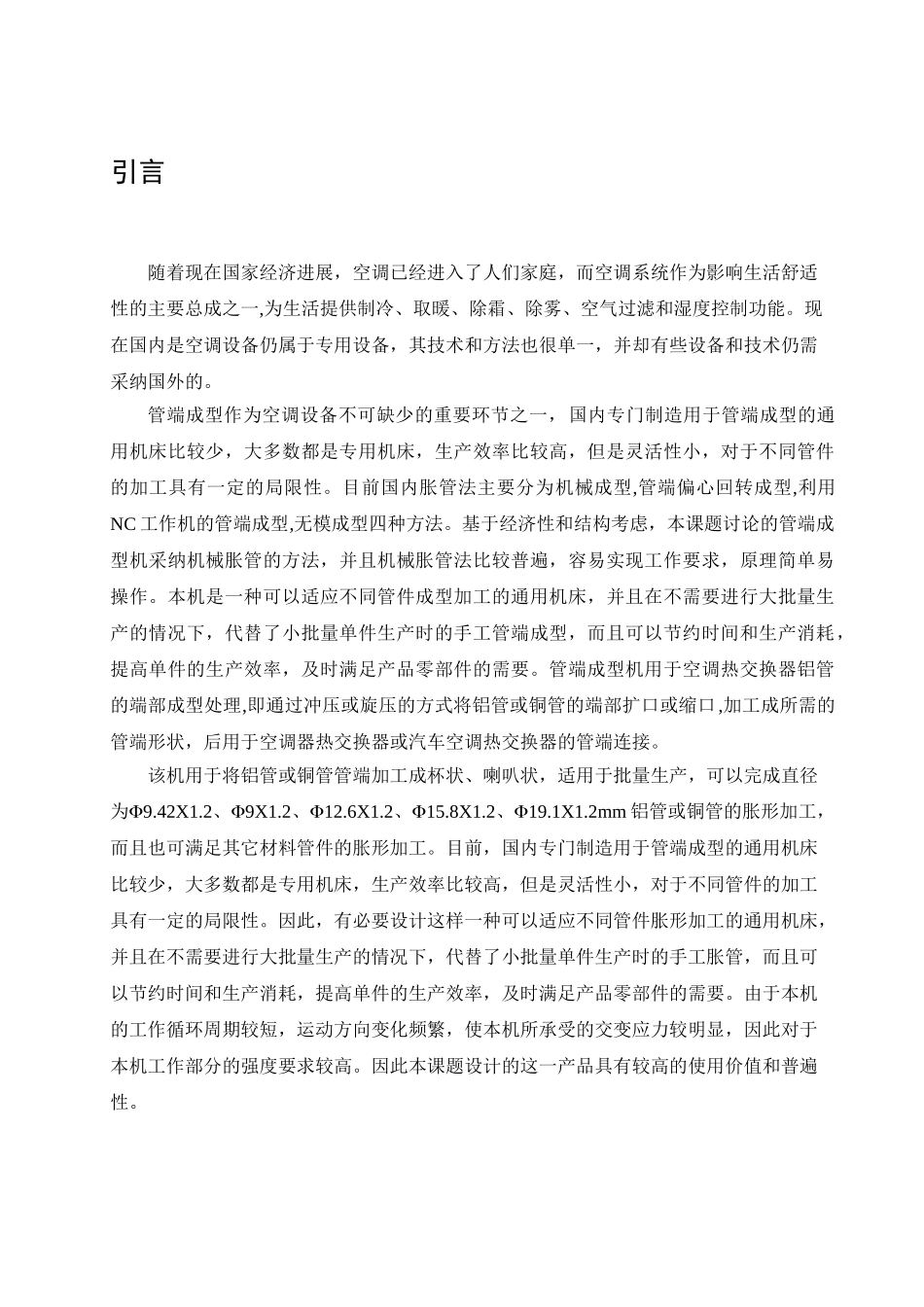

引言随着现在国家经济进展，空调已经进入了人们家庭，而空调系统作为影响生活舒适性的主要总成之一,为生活提供制冷、取暖、除霜、除雾、空气过滤和湿度控制功能。现在国内是空调设备仍属于专用设备，其技术和方法也很单一，并却有些设备和技术仍需采纳国外的。管端成型作为空调设备不可缺少的重要环节之一，国内专门制造用于管端成型的通用机床比较少，大多数都是专用机床，生产效率比较高，但是灵活性小，对于不同管件的加工具有一定的局限性。目前国内胀管法主要分为机械成型,管端偏心回转成型,利用NC 工作机的管端成型,无模成型四种方法。基于经济性和结构考虑，本课题讨论的管端成型机采纳机械胀管的方法，并且机械胀管法比较普遍，容易实现工作要求，原理简单易操作。本机是一种可以适应不同管件成型加工的通用机床，并且在不需要进行大批量生产的情况下，代替了小批量单件生产时的手工管端成型，而且可以节约时间和生产消耗，提高单件的生产效率，及时满足产品零部件的需要。管端成型机用于空调热交换器铝管的端部成型处理,即通过冲压或旋压的方式将铝管或铜管的端部扩口或缩口,加工成所需的管端形状，后用于空调器热交换器或汽车空调热交换器的管端连接。该机用于将铝管或铜管管端加工成杯状、喇叭状，适用于批量生产，可以完成直径为9.42X1.2、9X1.2、12.6X1.2、15.8X1.2、19.1X1.2mm 铝管或铜管的胀形加工，而且也可满足其它材料管件的胀形加工。目前，国内专门制造用于管端成型的通用机床比较少，大多数都是专用机床，生产效率比较高，但是灵活性小，对于不同管件的加工具有一定的局限性。因此，有必要设计这样一种可以适应不同管件胀形加工的通用机床，并且在不需要进行大批量生产的情况下，代替了小批量单件生产时的手工胀管，而且可以节约时间和生产消耗，提高单件的生产效率，及时满足产品零部件的需要。由于本机的工作循环周期较短，运动方向变化频繁，使本机所承受的交变应力较明显，因此对于本机工作部分的强度要求较高。因此本课题设计的这一产品具有较高的使用价值和普遍性。1、管端成型机总体结构方案拟定1.1 目前管端成型技术的几种方法目前国内管端成型方法主要分为机械成型、管端偏心回转成型、利用 NC 工作机的管端成型、无模成形四种方法。管料加工成品如图所示的产品，该产品主要应用于空调机热交换器或汽车空调热交换器的管端连接。图 1-1 成型管端Figure1-1 formation jet1.1.1 机械成型 机械成...
