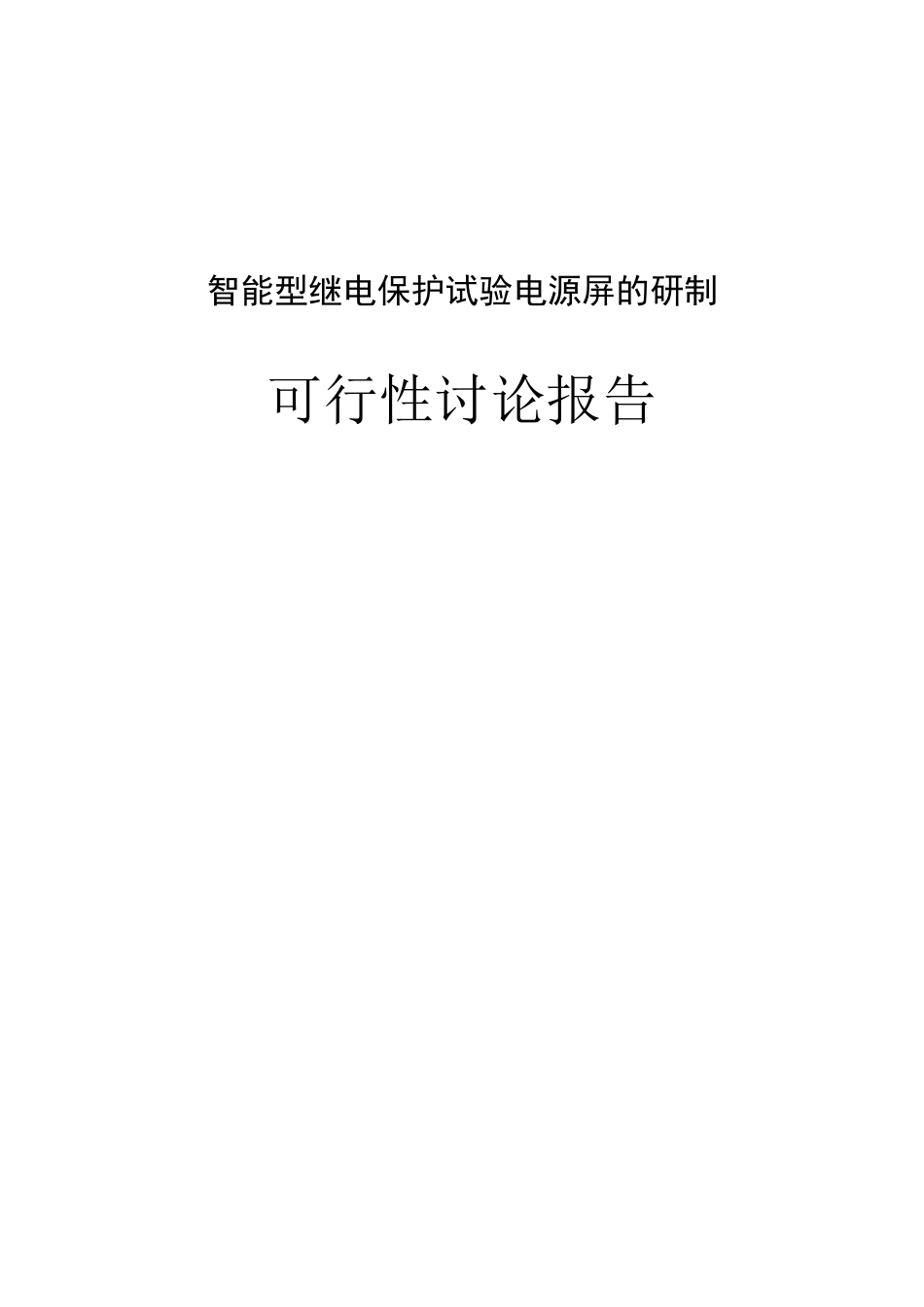

智能型继电保护试验电源屏的研制可行性讨论报告湖北省XX供电公司2025年7月一、讨论内容研制开发新型的智能型继电保护试验屏,旨在给现场继电保护工作及其它试验工作提供稳定、方便的交、直流试验电源，提高各种试验工作的质量、保障人身、设备安全；结合 XX 供电公司实际情况，编写智能型继电保护试验屏的运行维护相关规程法律规范，在公司范围内推广智能型继电保护试验屏的应用，提高智能型继电保护试验电源屏的可用率。二、立项依据（包括项目的讨论意义、国内外讨论现状分析和进展趋势）电网中运行的继电保护试验电源屏普遍采纳通过三相调压、升流再经桥式整流和LC 电感电容滤波的模式, 存在无稳压和稳流功能、直流输出不稳定、不易调节等问题。继电保护试验电源屏在工作时其输出为大电流, 容易造成调压器与其他设备的老化和损坏。有些产品的整流和滤波技术不过关, 造成直流输出中沟通含量较高, 纹波系数较大; 有些产品的直流输出未采纳直流专用型空气开关; 有些产品甚至未采纳漏保开关。总之, 现有的继电保护试验电源屏存在技术上落后以及元器件老化等问题, 形同虚设, 不能满足现场继电保护检验工作的要求, 甚至发生由于其沟通以及直流输出没有区分而引起的沟通串入直流, 导致保护和开关误动作的事故, 严重威胁到电网的安全运行。为此, 需要开发新型继电保护试验电源屏。电力电子元器件的问世为继电保护试验电源屏开拓出一条光辉灿烂之路，使电源技术步入崭新的时代——全数字化、智能化时代。对 UPS 而言，它的输入部分取消了用于与市电隔离的工频变压器或为降压用的自耦变压器，而采纳 SPWM 技术实现。整流高频化（AC/DC）。一方面减少直流侧滤波器尺寸，改善直流侧调节性能，提高市电电压允许变化范围；另一方面在控制技术中采纳数字信号处理器 DSP 控制，使输入电流正弦化，并与市电电压相同，从而实现UPS 高输入功率因数（PF 约为 1），消除对市电的谐波“污染”，大幅度减少无功损耗，明显降低了运行成本，达到环保的目的。其次，取消了 UPS 逆变器中的工频变压器，用高频变压器来实现 UPS 与市电的隔离，而 UPS 的输出级采纳 SPWM 变换方式（不用变压器直接逆变）输出工频电压。逆变器中的功率 MOSFET 或 IGBT 工作频率在 20kHz 以上，因此输出滤波器小而简单，而且输出的正弦波非常光滑。对于 UPS 内部的蓄电池组实行高频变化降压方式（DC/DC）充电，当市电停电，UPS 转换为蓄电池，给逆变器...
