木工支模体系技术交底

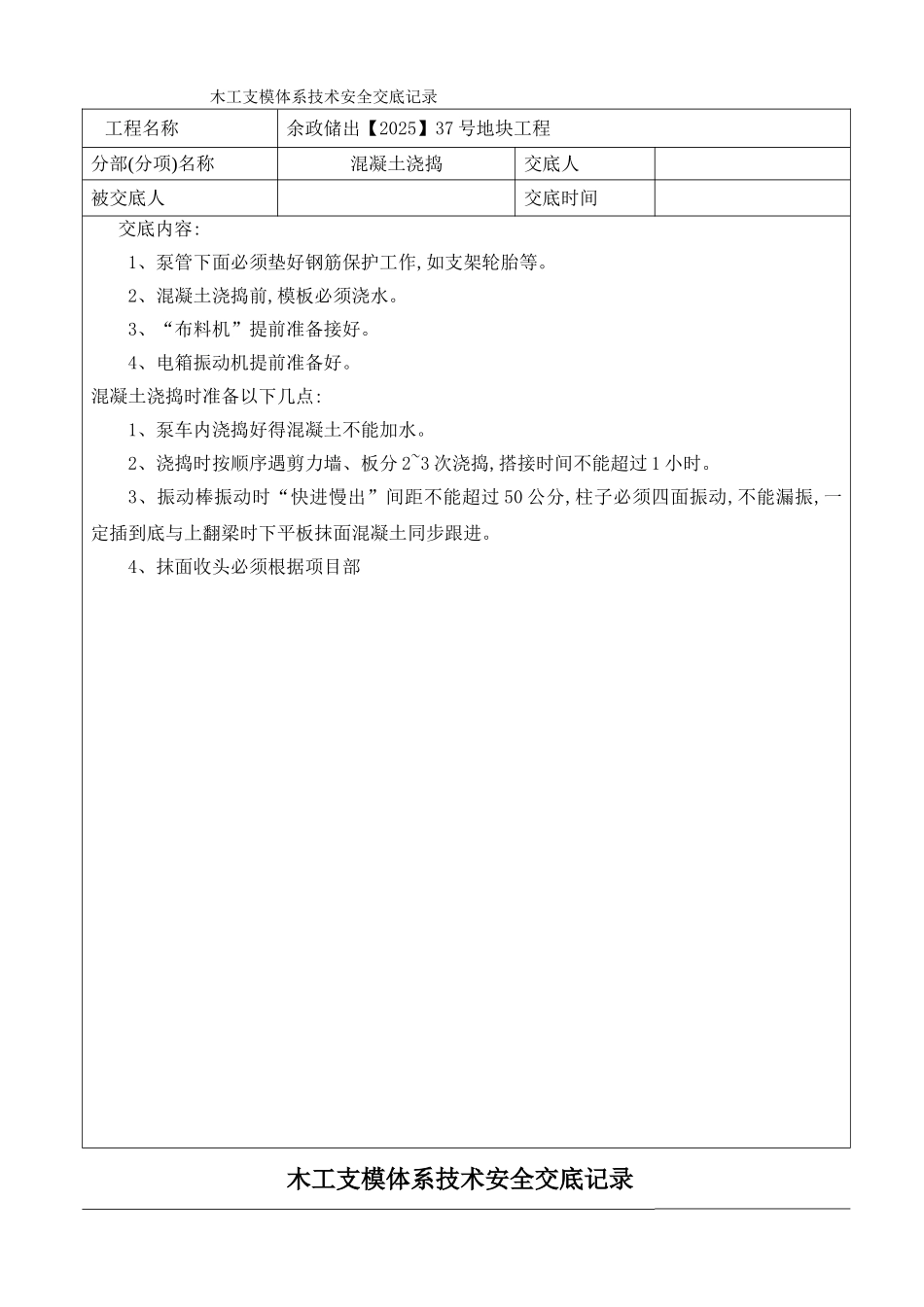

木工支模体系技术安全交底记录 工程名称余政储出【2025】37 号地块工程分部(分项)名称混凝土浇捣交底人被交底人交底时间交底内容:1、泵管下面必须垫好钢筋保护工作,如支架轮胎等。2、混凝土浇捣前,模板必须浇水。3、“布料机”提前准备接好。4、电箱振动机提前准备好。混凝土浇捣时准备以下几点:1、泵车内浇捣好得混凝土不能加水。2、浇捣时按顺序遇剪力墙、板分 2~3 次浇捣,搭接时间不能超过 1 小时。3、振动棒振动时“快进慢出”间距不能超过 50 公分,柱子必须四面振动,不能漏振,一定插到底与上翻梁时下平板抹面混凝土同步跟进。4、抹面收头必须根据项目部木工支模体系技术安全交底记录工程名称余政储出【2025】37 号地块工程分部(分项)名称木工支模体系交底人被交底人交底时间2、有代表性得 250×680 梁,同类形得此尺寸得参此施工。 梁跨度方向立柱间距1000mm,梁两侧立柱间距900mm,步距1500mm,二侧楼板立柱间距1200mm,设纵横扫地杆,纵横向设剪刀撑,立杆承重连接采纳双扣件, 面板为16mm覆面木胶合板;每纵横接头端悬挑长度100mm;3、450×900 柱支撑体系施工参数 柱箍竖向材料为60*80方木,柱箍间距450mm,柱箍合并根数二根,面板为116mm覆面木胶合板;设M12对拉螺杆各于一根,纵横向剪刀撑。 二、后浇带支撑方案设计要求本项目后浇带设置较多,在施工过程中为了能满足后浇带处支撑确保将竖向荷载传递到承台上得要求。根据设计图纸要求,部分后浇带应在其主体结构结顶后方可浇捣后浇带混凝土,本项目最高为 26 层高层,施工时间较长,且在地下室结构施工完成后,上部有施工荷载,所以后浇带位置得支模架施工较为重要。为使后浇带在浇捣前梁板不产生下沉现象,确保结构安全,同时在浇捣后其内在质量,外表美观与其两侧混凝土构件衔接严密,根据以往得施工经验,后浇带得模板安装应实行如下方案:措施:在支模得施工过程中对后浇带位置,设计独立支撑,建立独立得支模体系,后浇带二侧设双立杆,二侧往内设斜撑,与二侧梁板得横杆分开,用短钢管进行连接,满足整体支模得稳定性与刚度得要求,铺设模板时,后浇带位置得梁底板独立设计,在左右相邻得拆模时不影响后浇带得梁底板。拆模时先拆开短管与后浇带位置分开,在整体支撑得拆除中,保留后浇带部分得梁、板支撑不能动,确保顶板后浇带位置得荷载传递到柱、承台上。同时为确保施工荷载对顶板后浇带得影响,必要时设园木支撑,上面覆盖钢板,地下室底板后浇带用整张模板覆盖,遮盖宽度两边均大于 200,防建筑垃...
