学校食堂桌椅人机分析 人机工程学课程专业

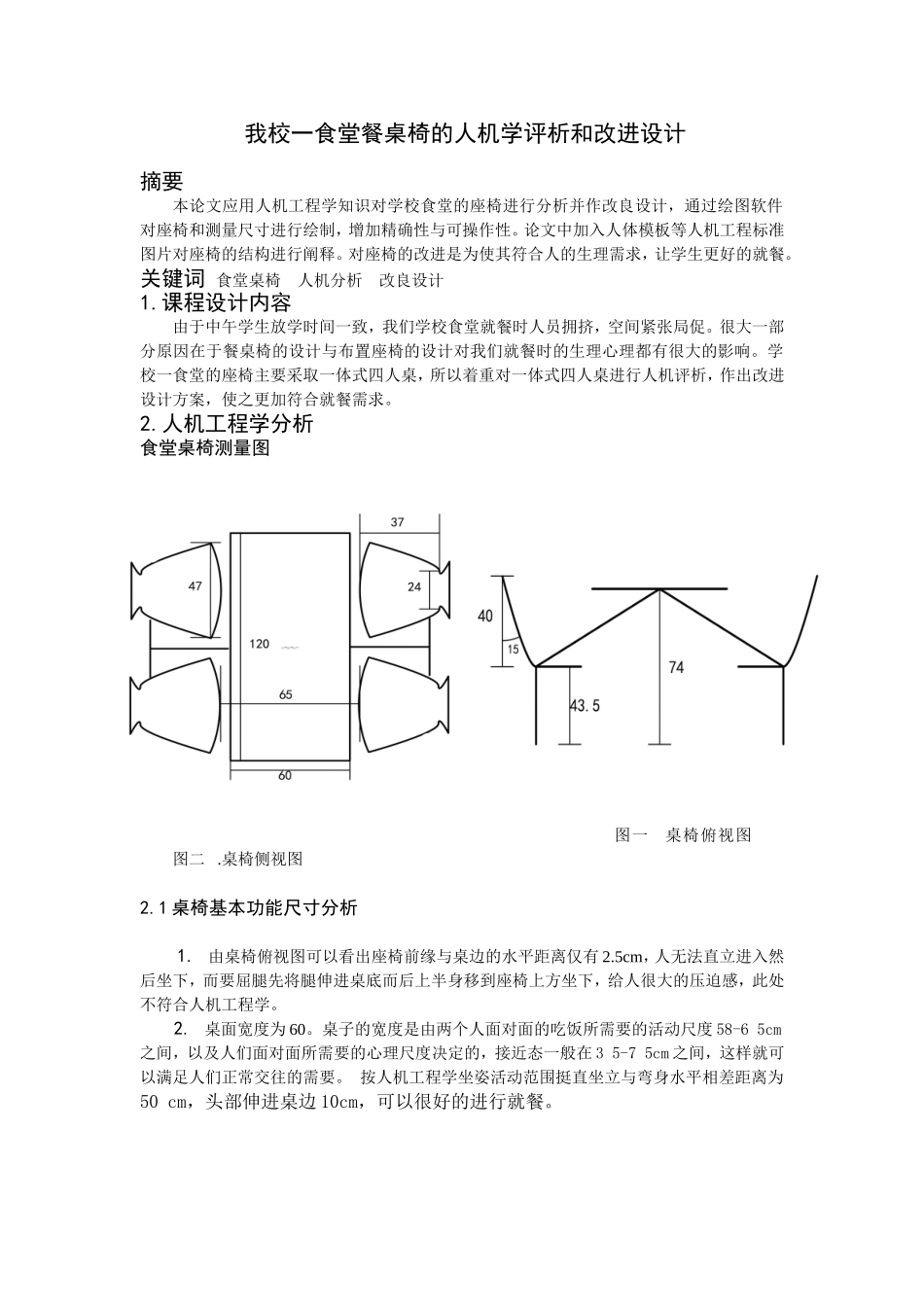

我校一食堂餐桌椅的人机学评析和改进设计摘要 本论文应用人机工程学知识对学校食堂的座椅进行分析并作改良设计，通过绘图软件对座椅和测量尺寸进行绘制，增加精确性与可操作性。论文中加入人体模板等人机工程标准图片对座椅的结构进行阐释。对座椅的改进是为使其符合人的生理需求，让学生更好的就餐。关键词 食堂桌椅 人机分析 改良设计1.课程设计内容由于中午学生放学时间一致，我们学校食堂就餐时人员拥挤，空间紧张局促。很大一部分原因在于餐桌椅的设计与布置座椅的设计对我们就餐时的生理心理都有很大的影响。学校一食堂的座椅主要采取一体式四人桌，所以着重对一体式四人桌进行人机评析，作出改进设计方案，使之更加符合就餐需求。2.人机工程学分析食堂桌椅测量图 图一 桌椅俯视图 图二 .桌椅侧视图2.1 桌椅基本功能尺寸分析1. 由桌椅俯视图可以看出座椅前缘与桌边的水平距离仅有 2.5cm，人无法直立进入然后坐下，而要屈腿先将腿伸进桌底而后上半身移到座椅上方坐下，给人很大的压迫感，此处不符合人机工程学。2. 桌面宽度为 60。桌子的宽度是由两个人面对面的吃饭所需要的活动尺度 58-6 5cm之间，以及人们面对面所需要的心理尺度决定的，接近态一般在 3 5-7 5cm 之间，这样就可以满足人们正常交往的需要。 按人机工程学坐姿活动范围挺直坐立与弯身水平相差距离为50 cm，头部伸进桌边 10cm，可以很好的进行就餐。 图三 坐姿活动空间3. 桌长通常是由肩宽加上人们相处必要的心理尺寸决定的，学生的年龄阶段比较固定，跨度小，肩宽的范围差距比较小。一般人们的肩宽在 320-340mm 之间，再加上公共空间的心理修正量，加上吃饭所必须的胳膊的活动范围，就是一般情况下的桌面的宽度。学校食堂的桌子都是两个人并排的，所以桌长应该在 990-1410mm 之间，这里符合标准。4. 桌高是有小腿加足厚的高度加上大腿的厚度(女性第五百分位)44.5cm，再加上裤厚0.3cm，腿的活动范围<30cm，以及鞋高的修正值 2.5-3.8cm，就是正常的桌高，大概在 70cm 至75cm 之间之间。 图四 坐姿人体尺寸5. 座高应按小腿加足厚的高度数据加以确定， 目前大学生平均身高相对我国成年人人体平均尺寸偏高，所以不选择第五百分位，选择成年女性第五十百分位 38.2cm，尺寸修正量0.3cm，所以最终应定为 38.5cm-40cm,43.5cm 的高度偏高。6. 座椅深度应按人体臀部至腿弯长度设置，为适应最多的使用者，选用女性第 5 百分位40.1cm 。但为易...
