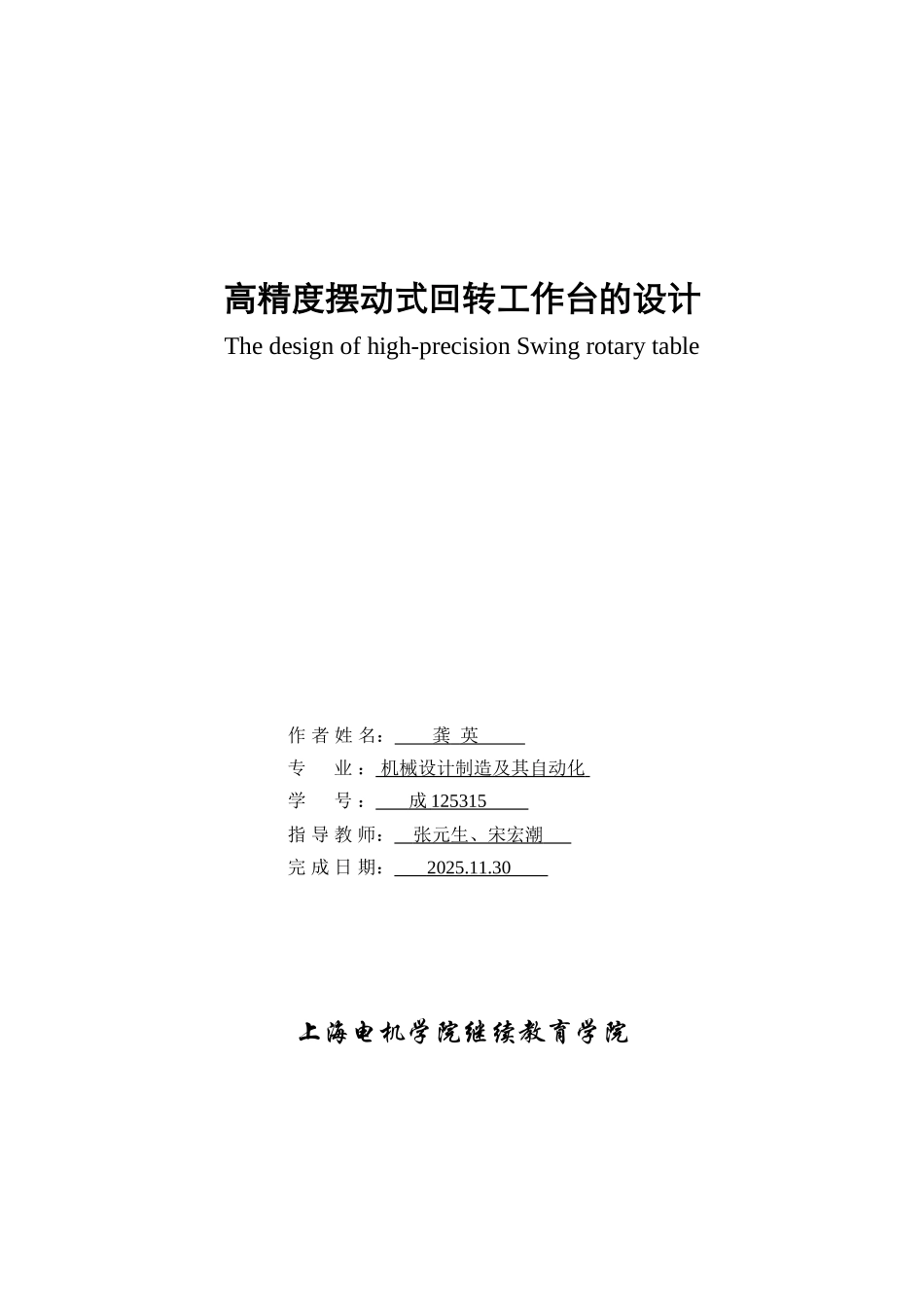

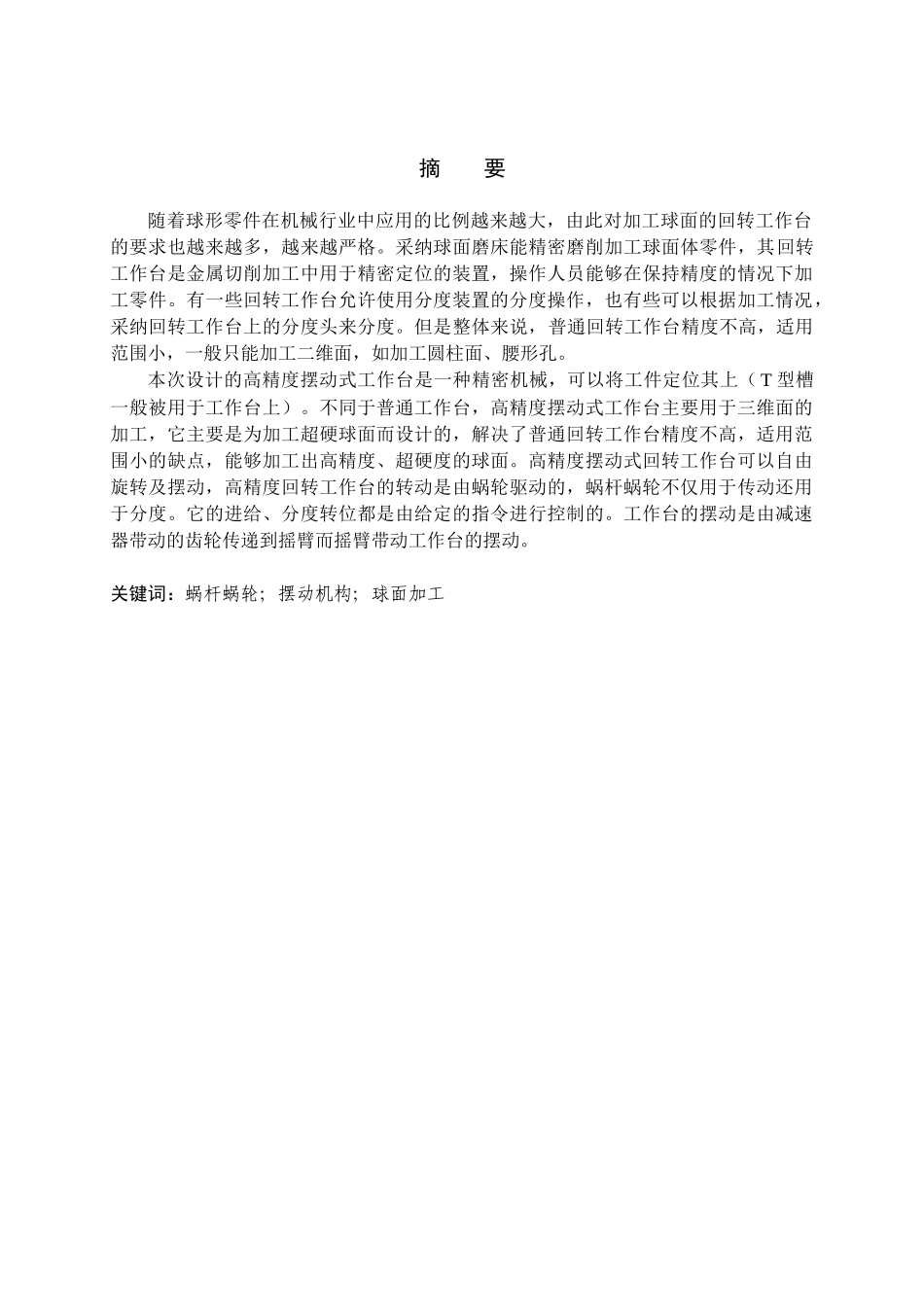

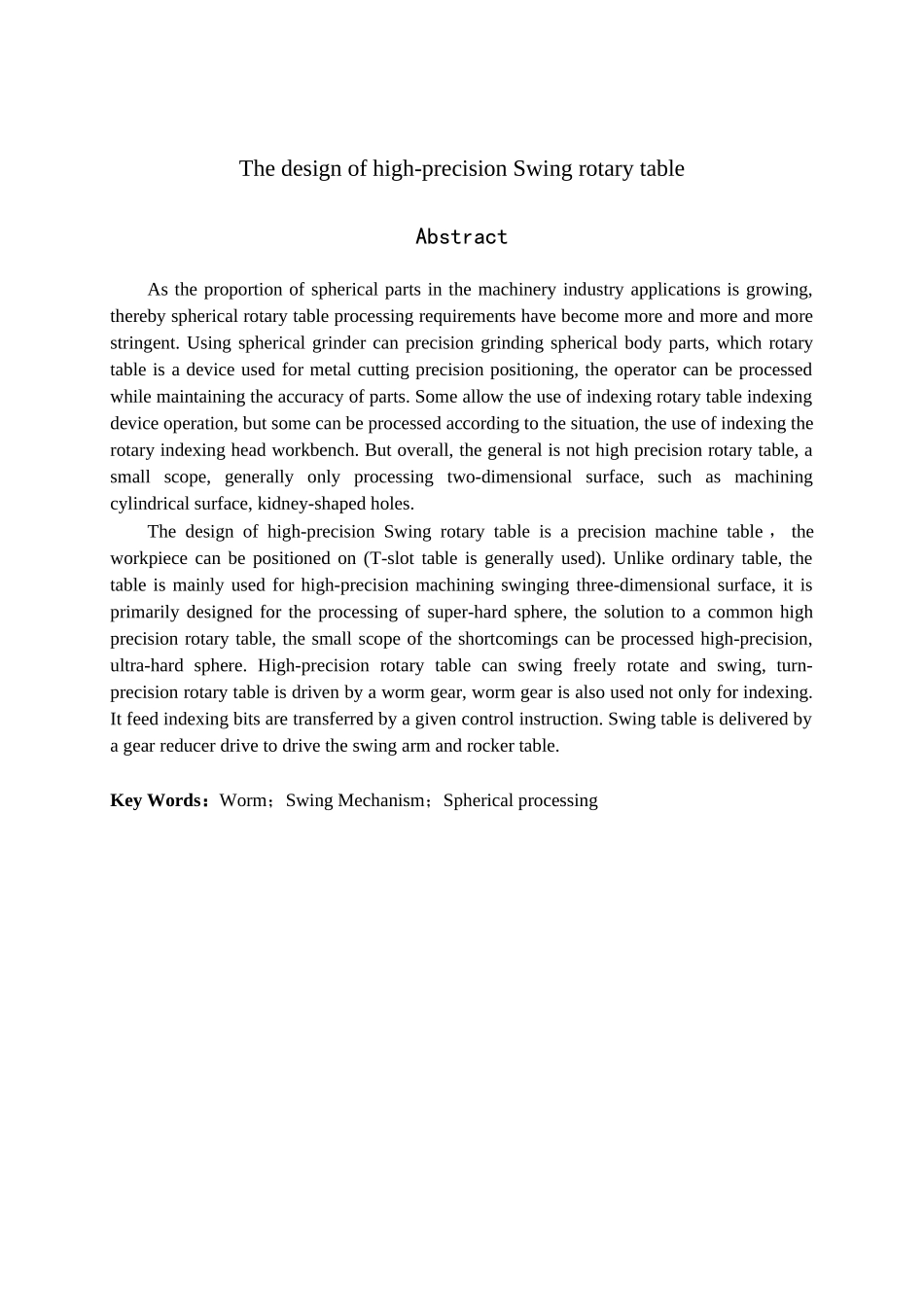

高精度摆动式回转工作台的设计The design of high-precision Swing rotary table作 者 姓 名： 龚 英 专 业 ： 机械设计制造及其自动化 学 号 ： 成 125315 指 导 教 师： 张元生、宋宏潮 完 成 日 期： 2025.11.30 上海电机学院继续教育学院摘 要随着球形零件在机械行业中应用的比例越来越大，由此对加工球面的回转工作台的要求也越来越多，越来越严格。采纳球面磨床能精密磨削加工球面体零件，其回转工作台是金属切削加工中用于精密定位的装置，操作人员能够在保持精度的情况下加工零件。有一些回转工作台允许使用分度装置的分度操作，也有些可以根据加工情况，采纳回转工作台上的分度头来分度。但是整体来说，普通回转工作台精度不高，适用范围小，一般只能加工二维面，如加工圆柱面、腰形孔。本次设计的高精度摆动式工作台是一种精密机械，可以将工件定位其上（ T 型槽一般被用于工作台上）。不同于普通工作台，高精度摆动式工作台主要用于三维面的加工，它主要是为加工超硬球面而设计的，解决了普通回转工作台精度不高，适用范围小的缺点，能够加工出高精度、超硬度的球面。高精度摆动式回转工作台可以自由旋转及摆动，高精度回转工作台的转动是由蜗轮驱动的，蜗杆蜗轮不仅用于传动还用于分度。它的进给、分度转位都是由给定的指令进行控制的。工作台的摆动是由减速器带动的齿轮传递到摇臂而摇臂带动工作台的摆动。关键词：蜗杆蜗轮；摆动机构；球面加工The design of high-precision Swing rotary tableAbstractAs the proportion of spherical parts in the machinery industry applications is growing, thereby spherical rotary table processing requirements have become more and more and more stringent. Using spherical grinder can precision grinding spherical body parts, which rotary table is a device used for metal cutting precision positioning, the operator can be processed while maintaining the accuracy of parts. Some allow the use of indexing rotary table indexing device operation, but some can be processed according to the situation, the use of indexing the rotary indexing head workbench. But overall, the general is not high precision ro...
