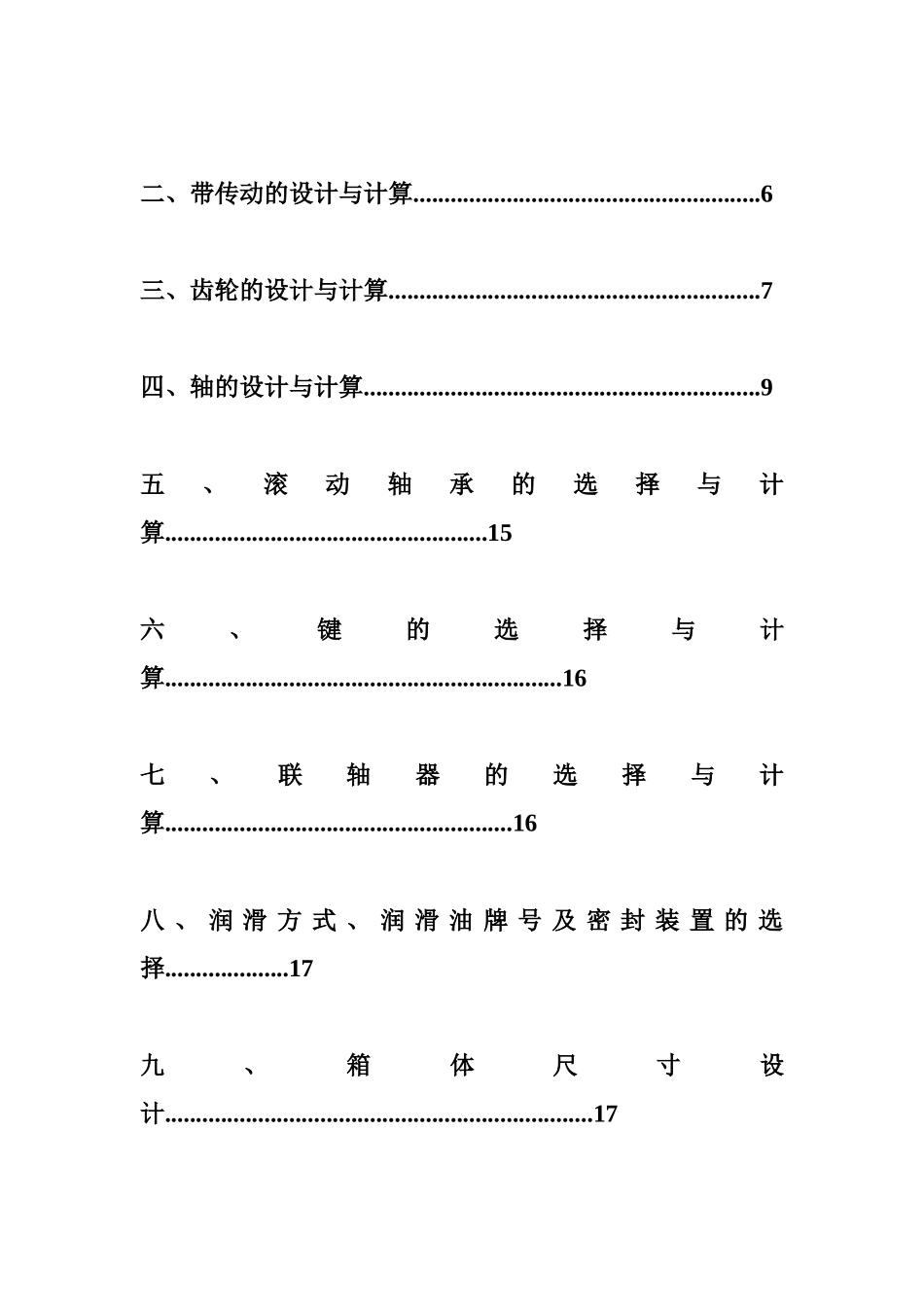

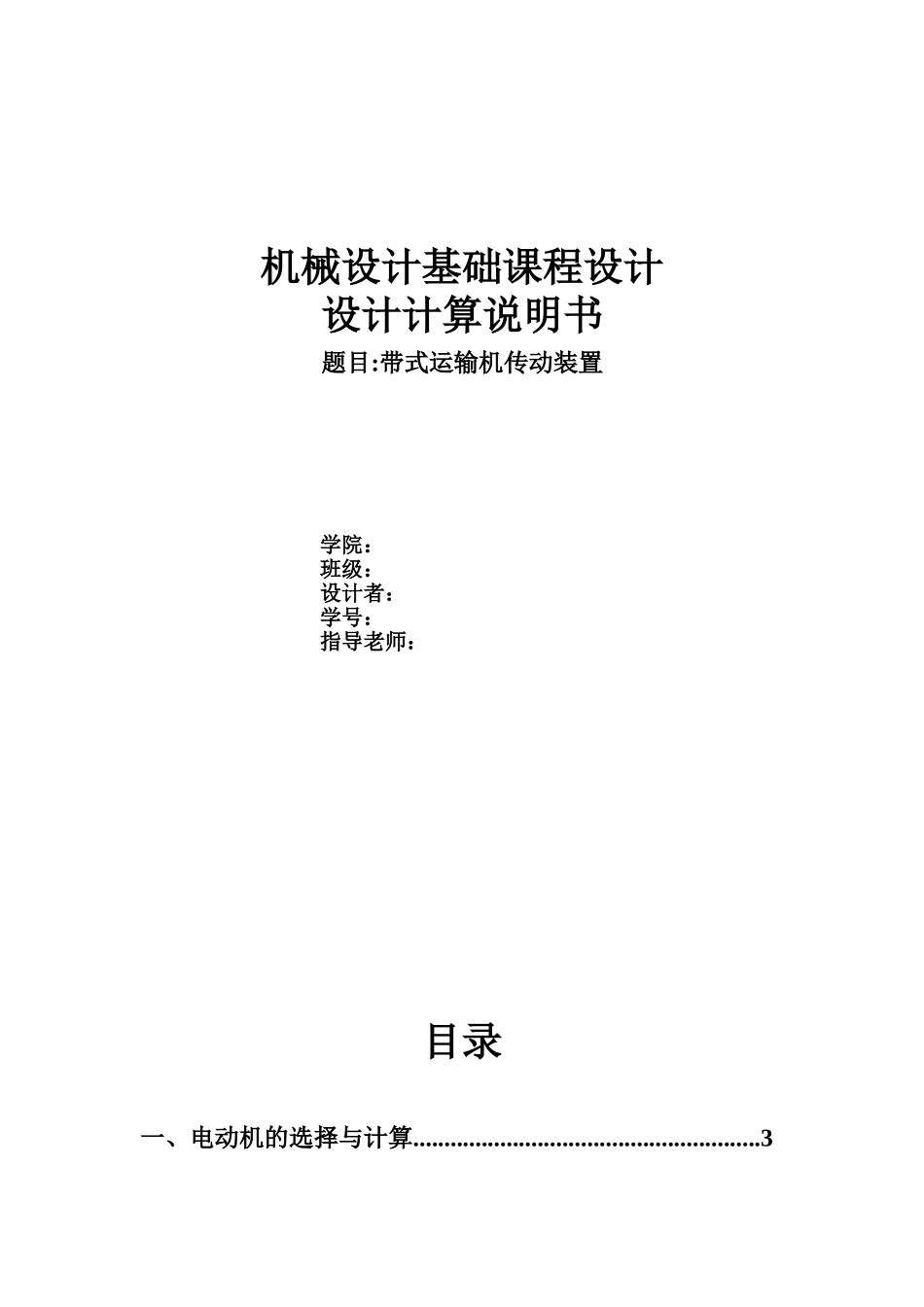

机械设计基础课程设计设计计算说明书题目:带式运输机传动装置 学院： 班级：设计者： 学号：指导老师： 目录一、电动机的选择与计算........................................................3二、带传动的设计与计算........................................................6三、齿轮的设计与计算............................................................7四、轴的设计与计算................................................................9五、滚动轴承的选择与计算....................................................15六、键的选择与计算................................................................16七、联轴器的选择与计算........................................................16八 、 润 滑 方 式 、 润 滑 油 牌 号 及 密 封 装 置 的 选择....................17九、箱体尺寸设计.....................................................................17十、参考资料............................................................................19一、电动机的选择1、电动机的选择：据已知条件和实际工作需求，选择常用的 Y 系列三相异步电动机。2、选择电动机功率负载功率电动机所需功率式中 η—由电动机至输送带的传动总效率η1—带传动传动效率 η2—滚动轴承的效率 η3—圆柱齿轮传动效率 η4—联轴器效率 η5—传动卷筒的传动比 所以 选取电动机的额定功率3、选择电动机的转速 根据《机械设计基础》P120 可知，带的转速为 v=,故传动卷筒转速查《机械设计课程设计手册》表 13-2，得：V 带传动的单级传动比，一级圆柱齿轮传动比，则总传动比合理范围为：电动机转速可选范围符合这一范围的电动机同步转速有 750r/min，1000r/min，1500r/min，现选用 1000r/min 的电动机。因而,可得到电动机的主要技术数据（根据设计手册 p167）为：表 1 待选电动机电动机型号同步转速（r/min）额定功率（kW）满载转速（r/min）堵转转矩最大转矩质量（kg）额定转矩额定转矩Y132M1-61000,6极49602.02.073表 2 待选电动机外形尺寸表 3 待选电动机安装尺寸(mm)中心高 H外形尺寸 L×(AC/2+AD)×HD底角安装尺寸 A×B地脚螺栓直径孔 K轴伸尺寸D×E装键部位尺寸 F×G132515×(270/2+210)×315216×1781238×8010×454、确定传动装置的总传动比及分配机座号极数ABCDEFGHKA...
