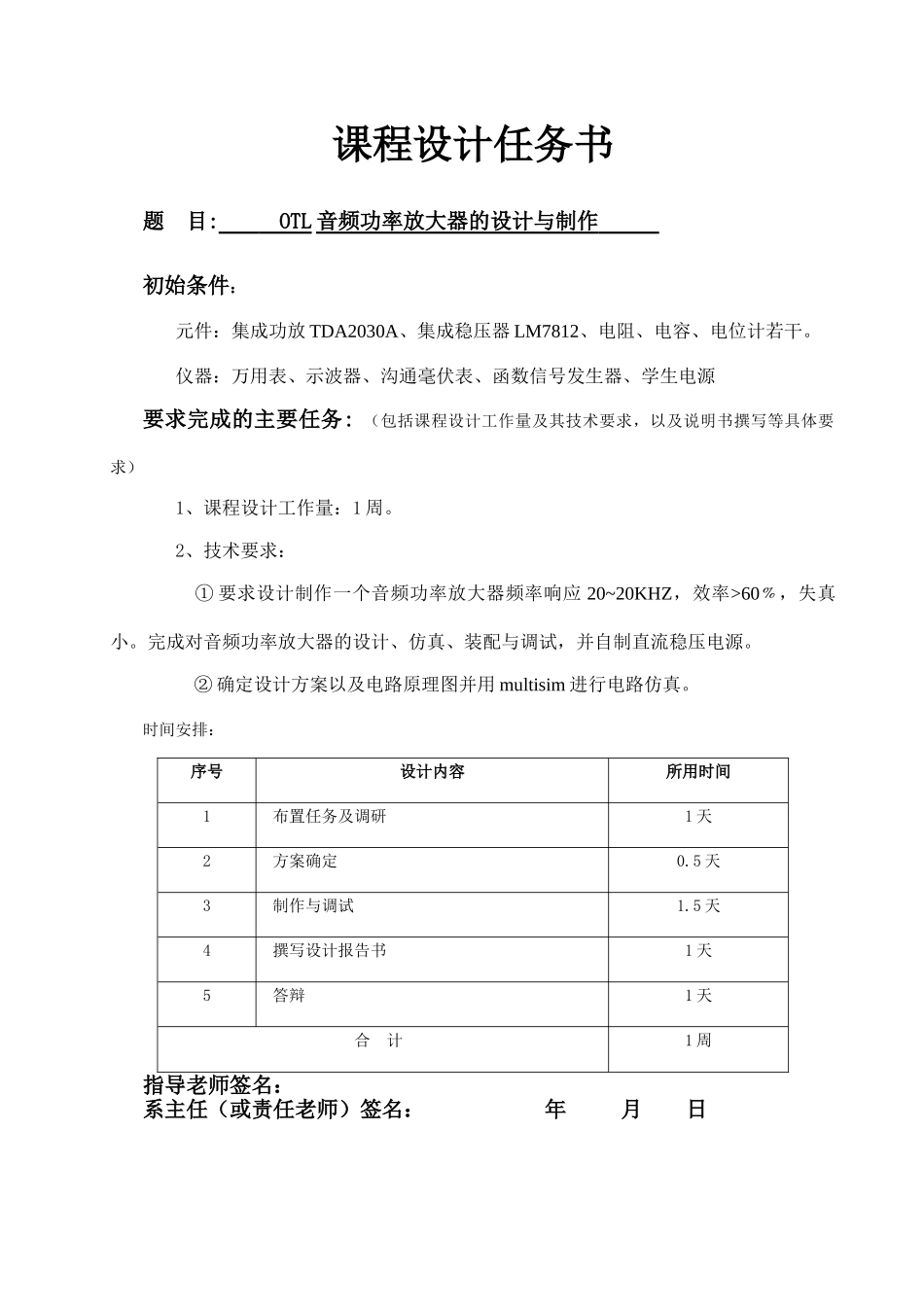

学 号： 课 程 设 计题 目OTL 音频功率放大器的设计与制作学 院信息工程学院专 业通信工程班 级通信 1302姓 名指导老师2025 年1月23日课程设计任务书题 目: OTL 音频功率放大器的设计与制作 初始条件： 元件：集成功放 TDA2030A、集成稳压器 LM7812、电阻、电容、电位计若干。 仪器：万用表、示波器、沟通毫伏表、函数信号发生器、学生电源要求完成的主要任务: （包括课程设计工作量及其技术要求，以及说明书撰写等具体要求）1、课程设计工作量：1 周。2、技术要求： ① 要求设计制作一个音频功率放大器频率响应 20~20KHZ，效率>60﹪，失真小。完成对音频功率放大器的设计、仿真、装配与调试，并自制直流稳压电源。 ② 确定设计方案以及电路原理图并用 multisim 进行电路仿真。时间安排：序号设计内容所用时间1布置任务及调研1 天2方案确定0.5 天3制作与调试1.5 天4撰写设计报告书1 天5答辩1 天合 计1 周 指导老师签名：系主任（或责任老师）签名： 年 月 日目录摘要.....................................................1Abstract.................................................2音频功率放大器的设计与制作...............................31. 设计原理及参数............................................31.1 音频功放电路的设计.........................................31.1.1 设计原理.................................................................................................................31.1.2 参数计算...............................................................................................................51.2 直流稳压电源的设计.........................................61.2.1 设计原理.................................................................................................................61.2.2 参数计算.................................................................................................................72.仿真结果及分析.............................................82.1 音频功率放大电路...........................................82.1.1 仿真原理图.............................................................................................................82.1.2 仿真效果图......
