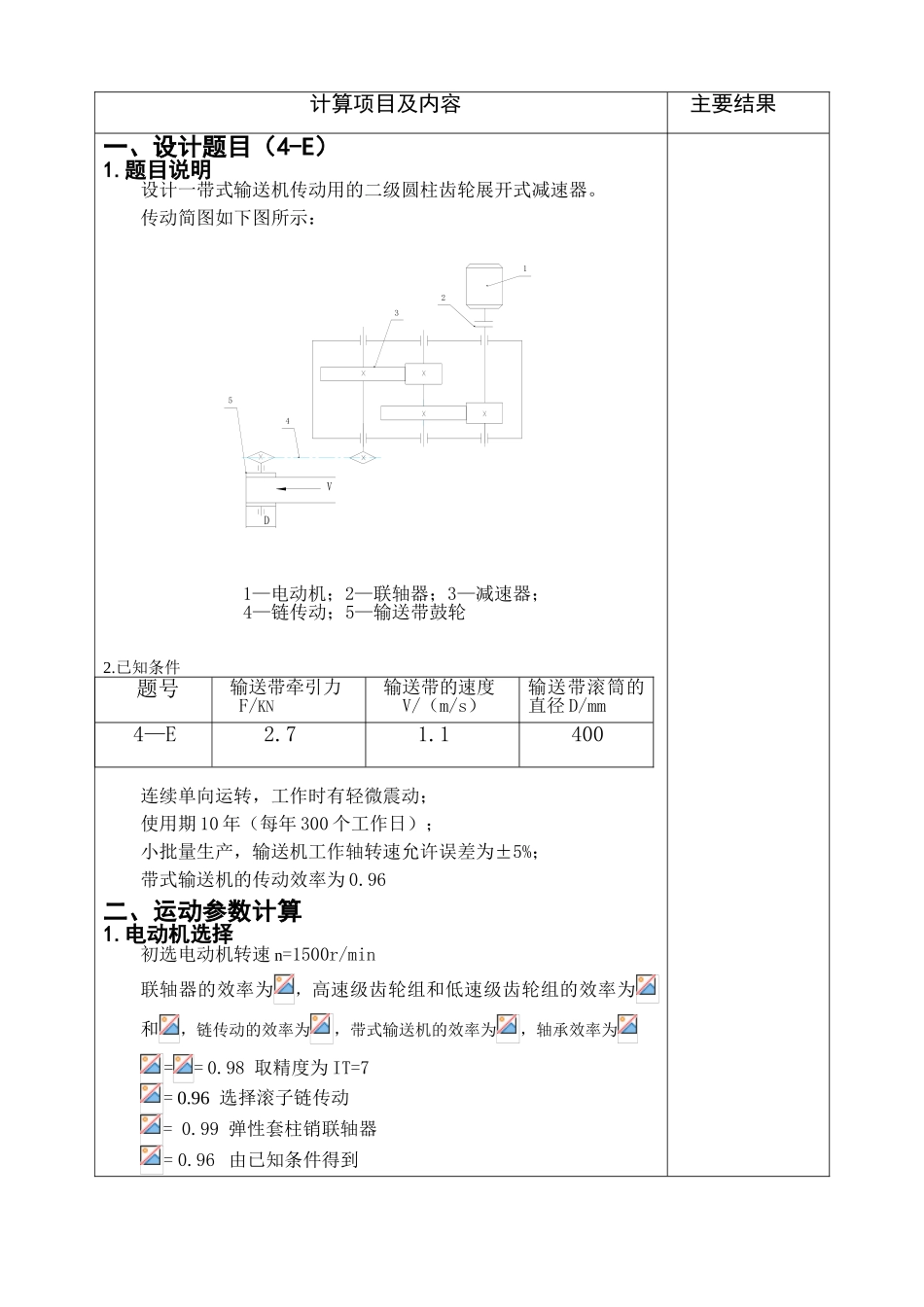

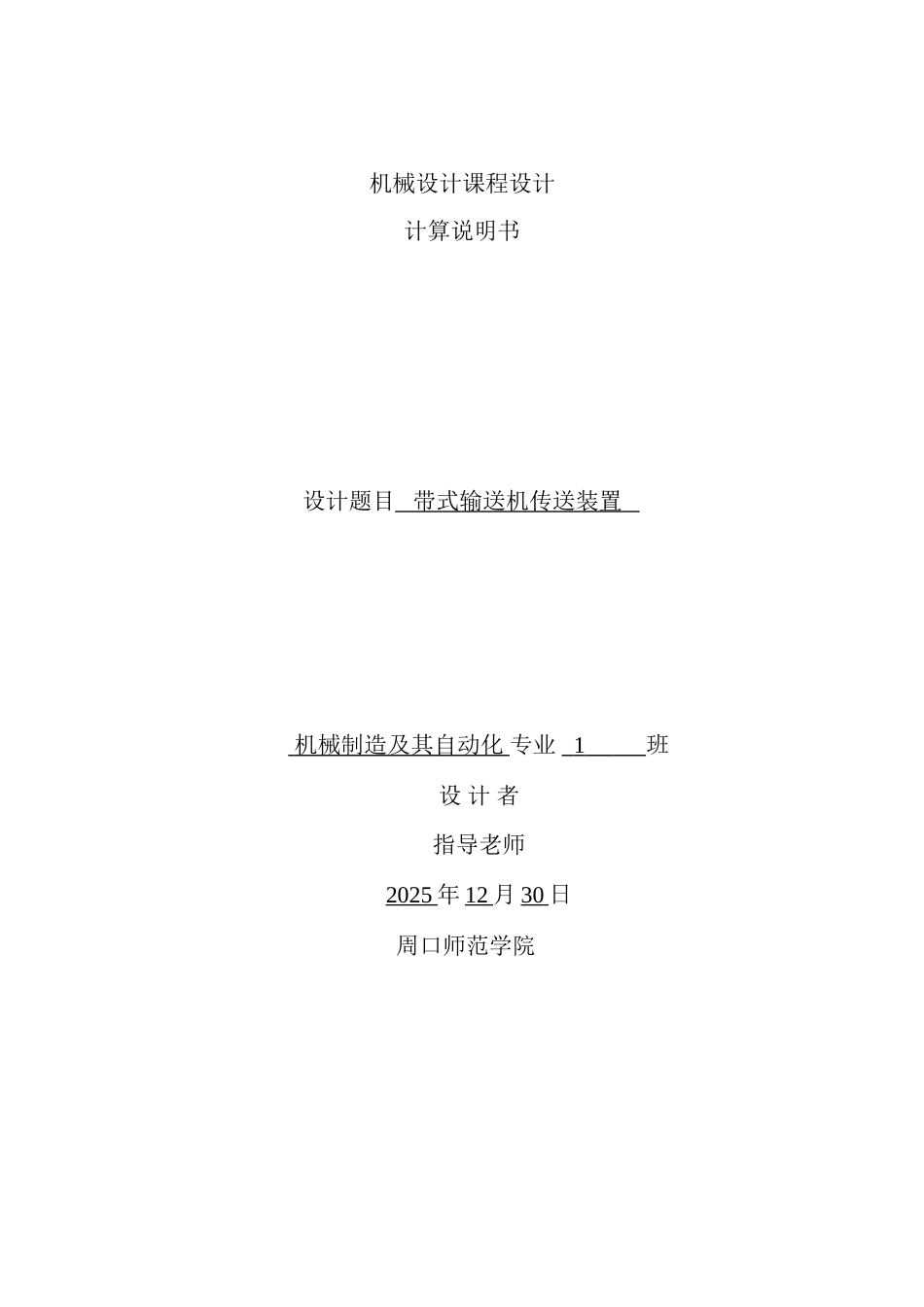

机械设计课程设计计算说明书设计题目 带式输送机传送装置 机械制造及其自动化 专业 1 班设 计 者 指导老师 2025 年 12 月 30 日周口师范学院计算项目及内容主要结果一、设计题目（4-E）1.题目说明设计一带式输送机传动用的二级圆柱齿轮展开式减速器。传动简图如下图所示：V12345D 1—电动机；2—联轴器；3—减速器；4—链传动；5—输送带鼓轮2.已知条件题号输送带牵引力 F/KN输送带的速度 V/（m/s）输送带滚筒的直径 D/mm 4—E2.71.1 400连续单向运转，工作时有轻微震动；使用期 10 年（每年 300 个工作日）；小批量生产，输送机工作轴转速允许误差为±5%；带式输送机的传动效率为 0.96二、运动参数计算1.电动机选择初选电动机转速 n=1500r/min联轴器的效率为，高速级齿轮组和低速级齿轮组的效率为和，链传动的效率为，带式输送机的效率为，轴承效率为== 0.98 取精度为 IT=7= 0.96 选择滚子链传动= 0.99 弹性套柱销联轴器= 0.96 由已知条件得到= 0.99 选用角接触球轴承工作机所需功率：= 3.09KW传动装置的总效率 =0.89电动机所需功率：=3.47KW根据以上数据选择电动机参数如下:工作功率= 4KW，转速= 1440r/minY112M-4 三相异步电动机满足要求,可供选用.轴伸出端直径= 28mm 长度 E= 60mm 键槽截面尺寸 F*G*D=8*24*28电动机中心高 112mm2.传动比选择根据各类机械传动的传动比范围及传动比分配原则选择各传动比： i=nm/nw=1440/67.14=27.42高速级传动比;i1=3.45 低速级传动比 i2=3；链轮传动比 i3=33．各轴传动参数(1) 各轴的转速 n(r/min)的确定 高速轴的转速： 中间轴的转速： 低速轴的转速： 滚筒轴的转速：(2) 各轴的输入功率（KW） 高速轴的输入功率： 中间轴的输入功率： 低速轴的输入功率：(3) 各轴的输入扭矩（N·m）电动机工作功率= 4KW，转速= 1440r/min选择 Y112M-4三相异步电动机各级传动比：i1=3.45i2=3i3=3i=27.43各轴转速：各轴功率： 高速轴的输入扭矩： 中间轴的输入扭矩：Nm 低速轴的输入扭矩：三、传动零件设计 1.高速级齿轮传动计算(1) 选定齿轮类型，精度等级，材料及齿数1) 选用斜齿圆柱齿轮2) 初选小齿轮材料为 40Cr（调质），硬度为 280HBS，大齿轮材料为 45 钢（调质），硬度为 240HBS，二者材料硬度差为 40HBS。3) 精度等级取 7(GB10095-88)4) 初 选 小 齿 轮 齿 数， 则 大 齿 轮 齿 数， 取 51 单 排 链 传 动 ...
