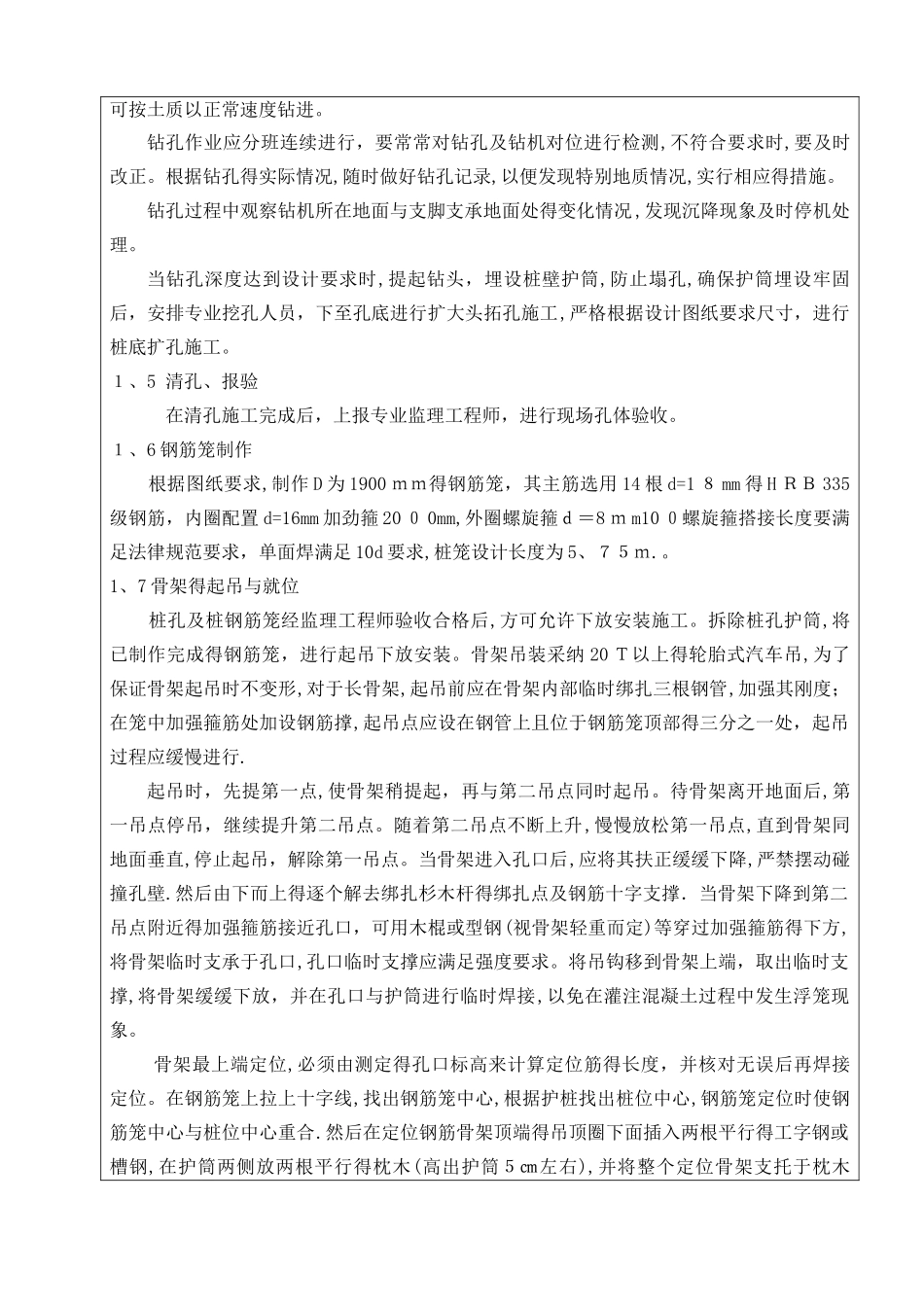

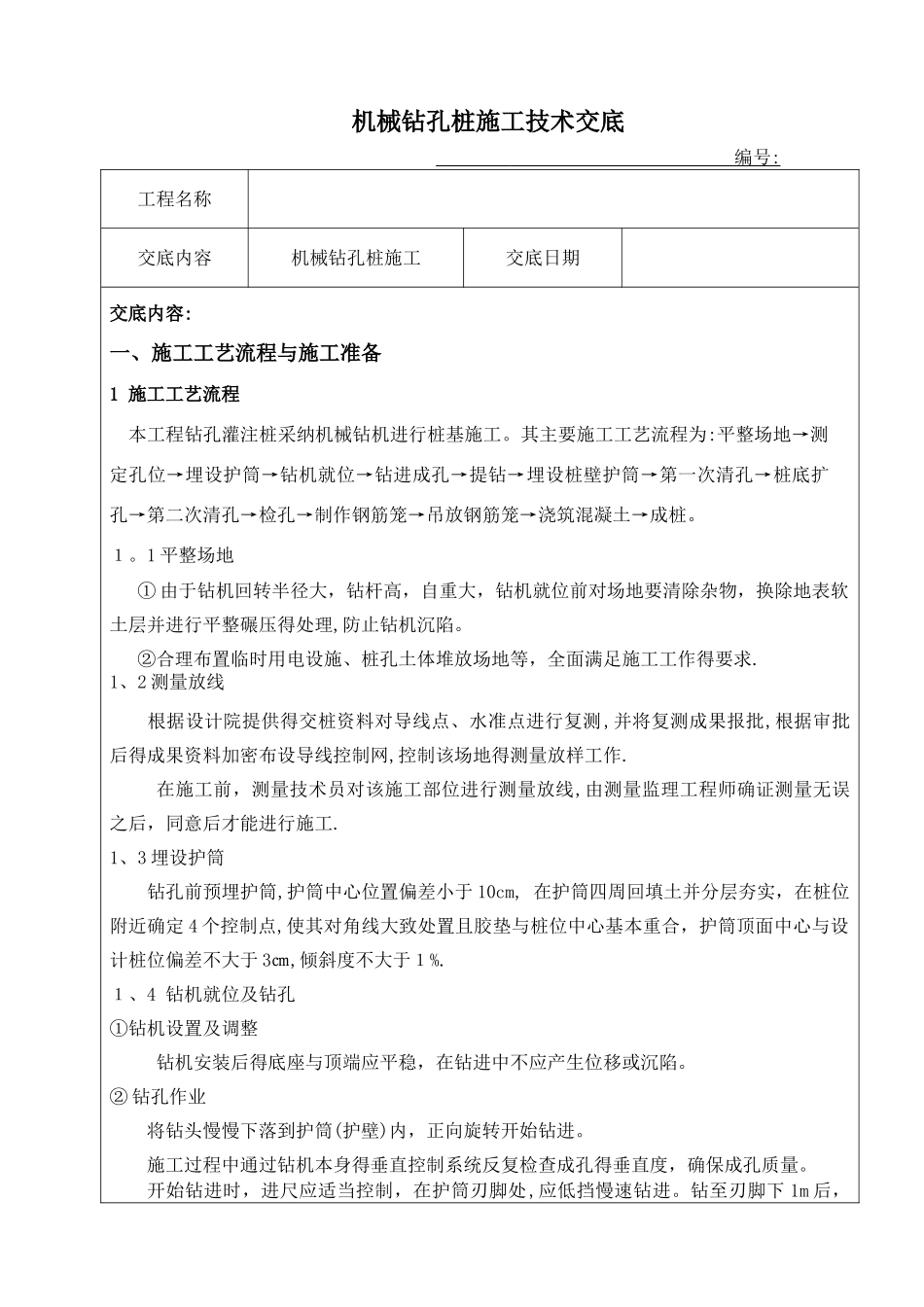

机械钻孔桩施工技术交底 编号 : 工程名称交底内容机械钻孔桩施工交底日期交底内容:一、施工工艺流程与施工准备1 施工工艺流程 本工程钻孔灌注桩采纳机械钻机进行桩基施工。其主要施工工艺流程为:平整场地→测定孔位→埋设护筒→钻机就位→钻进成孔→提钻→埋设桩壁护筒→第一次清孔→桩底扩孔→第二次清孔→检孔→制作钢筋笼→吊放钢筋笼→浇筑混凝土→成桩。１。1 平整场地① 由于钻机回转半径大，钻杆高，自重大，钻机就位前对场地要清除杂物，换除地表软土层并进行平整碾压得处理,防止钻机沉陷。②合理布置临时用电设施、桩孔土体堆放场地等，全面满足施工工作得要求.1、2 测量放线 根据设计院提供得交桩资料对导线点、水准点进行复测,并将复测成果报批,根据审批后得成果资料加密布设导线控制网,控制该场地得测量放样工作. 在施工前，测量技术员对该施工部位进行测量放线,由测量监理工程师确证测量无误之后，同意后才能进行施工.1、3 埋设护筒 钻孔前预埋护筒,护筒中心位置偏差小于 10cm, 在护筒四周回填土并分层夯实，在桩位附近确定 4 个控制点,使其对角线大致处置且胶垫与桩位中心基本重合，护筒顶面中心与设计桩位偏差不大于 3㎝,倾斜度不大于１%.１、4 钻机就位及钻孔①钻机设置及调整 钻机安装后得底座与顶端应平稳，在钻进中不应产生位移或沉陷。② 钻孔作业 将钻头慢慢下落到护筒(护壁)内，正向旋转开始钻进。 施工过程中通过钻机本身得垂直控制系统反复检查成孔得垂直度，确保成孔质量。开始钻进时，进尺应适当控制，在护筒刃脚处,应低挡慢速钻进。钻至刃脚下 1m 后，可按土质以正常速度钻进。钻孔作业应分班连续进行，要常常对钻孔及钻机对位进行检测,不符合要求时,要及时改正。根据钻孔得实际情况,随时做好钻孔记录,以便发现特别地质情况,实行相应得措施。钻孔过程中观察钻机所在地面与支脚支承地面处得变化情况,发现沉降现象及时停机处理。当钻孔深度达到设计要求时,提起钻头，埋设桩壁护筒,防止塌孔,确保护筒埋设牢固后，安排专业挖孔人员，下至孔底进行扩大头拓孔施工,严格根据设计图纸要求尺寸，进行桩底扩孔施工。１、5 清孔、报验 在清孔施工完成后，上报专业监理工程师，进行现场孔体验收。１、6 钢筋笼制作 根据图纸要求,制作 D 为 1900 ｍｍ得钢筋笼，其主筋选用 14 根 d=1 ８ mm 得 H ＲＢ 335级钢筋，内圈配置 d=16mm 加劲箍 20 ０ 0mm,外圈螺旋箍ｄ＝8 ｍ m10 ０螺旋...
