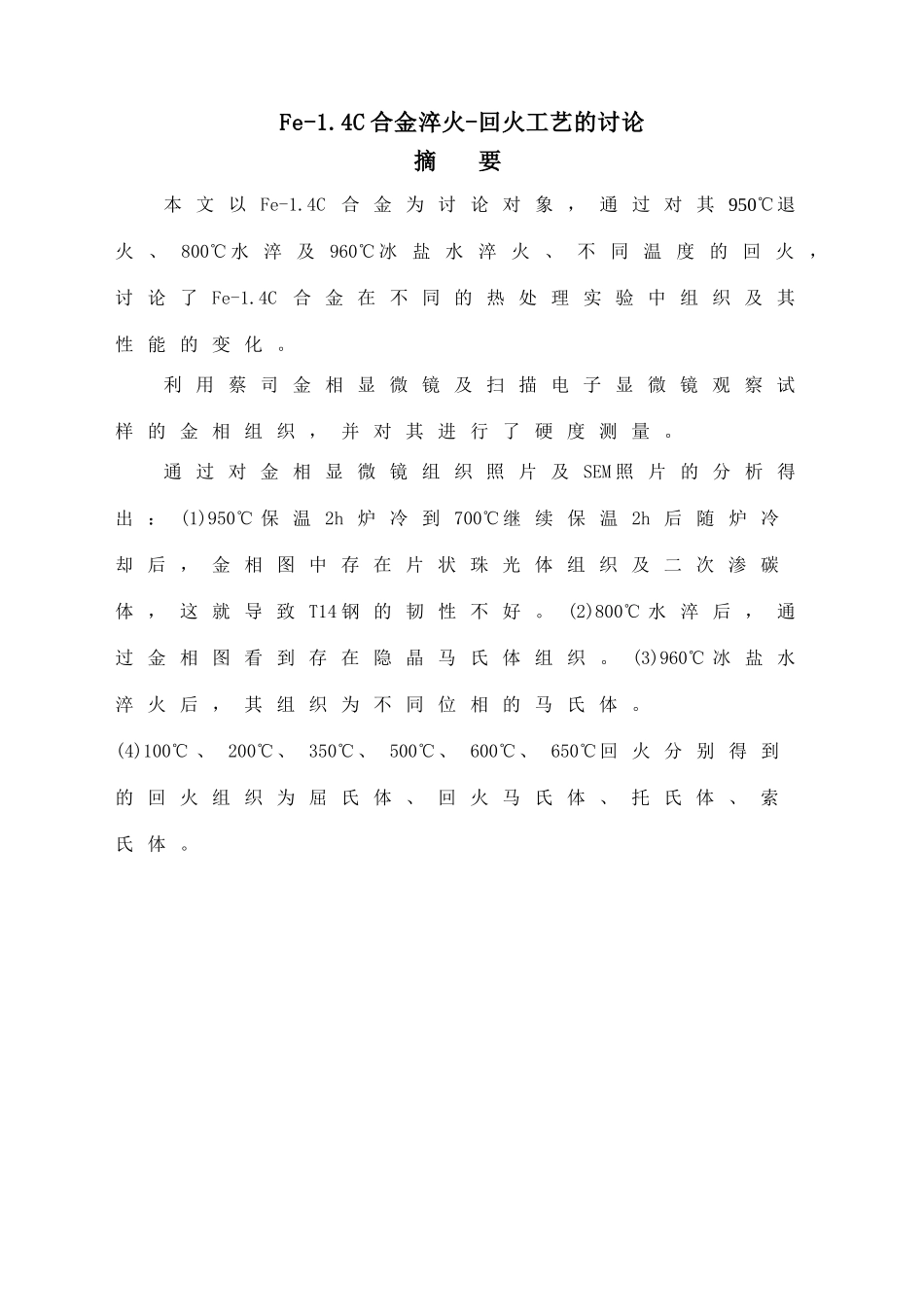

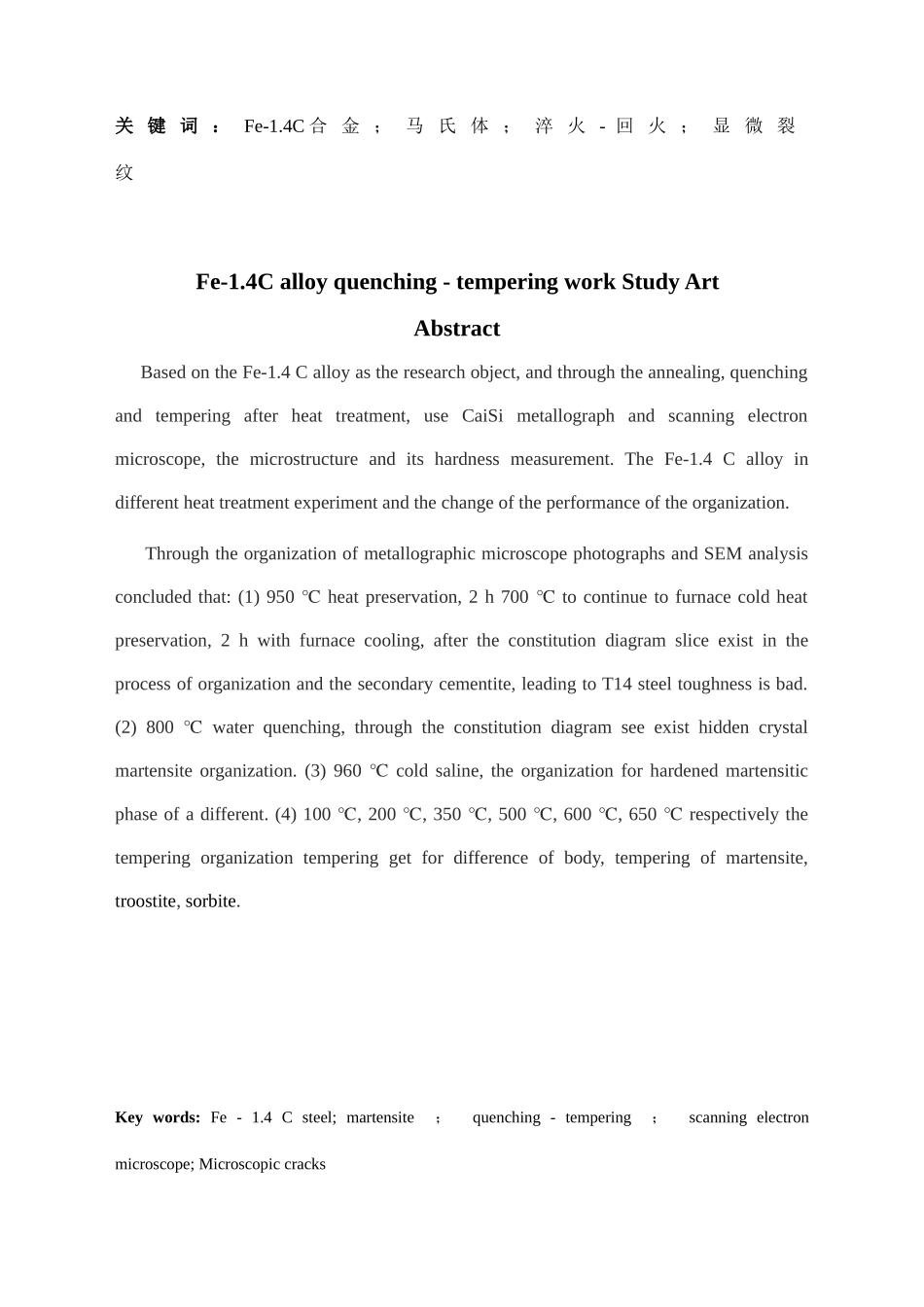

Fe-1.4C 合金淬火-回火工艺的讨论摘 要本 文 以 Fe-1.4C合 金 为 讨 论 对 象 ， 通 过 对 其 950℃退火 、 800℃水 淬 及 960℃冰 盐 水 淬 火 、 不 同 温 度 的 回 火，讨 论 了 Fe-1.4C合 金 在 不 同 的 热 处 理 实 验 中 组 织 及 其性 能 的 变 化 。利 用 蔡 司 金 相 显 微 镜 及 扫 描 电 子 显 微 镜 观 察 试样 的 金 相 组 织 ， 并 对 其 进 行 了 硬 度 测 量 。通 过 对 金 相 显 微 镜 组 织 照 片 及 SEM 照 片 的 分 析 得出 ： (1)950℃ 保 温 2h 炉 冷 到 700℃继 续 保 温 2h 后 随 炉 冷却 后 ， 金 相 图 中 存 在 片 状 珠 光 体 组 织 及 二 次 渗 碳体 ， 这 就 导 致 T14 钢 的 韧 性 不 好 。 (2)800℃ 水 淬 后 ， 通过 金 相 图 看 到 存 在 隐 晶 马 氏 体 组 织 。 (3)960℃ 冰 盐 水淬 火 后 ， 其 组 织 为 不 同 位 相 的 马 氏 体 。(4)100℃ 、 200℃、 350℃、 500℃、 600℃、 650℃回 火 分 别 得 到的 回 火 组 织 为 屈 氏 体 、 回 火 马 氏 体 、 托 氏 体 、 索氏 体 。关 键 词 ： Fe-1.4C 合 金 ； 马 氏 体 ； 淬 火 - 回 火 ； 显 微 裂纹Fe-1.4C alloy quenching - tempering work Study ArtAbstract Based on the Fe-1.4 C alloy as the research object, and through the annealing, quenching and tempering after heat treatment, use CaiSi metallograph and scanning electron microscope, the microstructure and its hardness measurement. The Fe-1.4 C alloy in different heat treatment experiment and the change of the performance of the organization. Through the organization of metallographic microscope photographs and SEM analysis concluded that: (1) 950 heat preservation, 2 h 700 to continue to furnace cold heat℃℃ preservation, 2 h with furnace cooling, after the constitution diagram slice exist in the process of organization and the secondary cementit...
