桥墩尺寸经验值

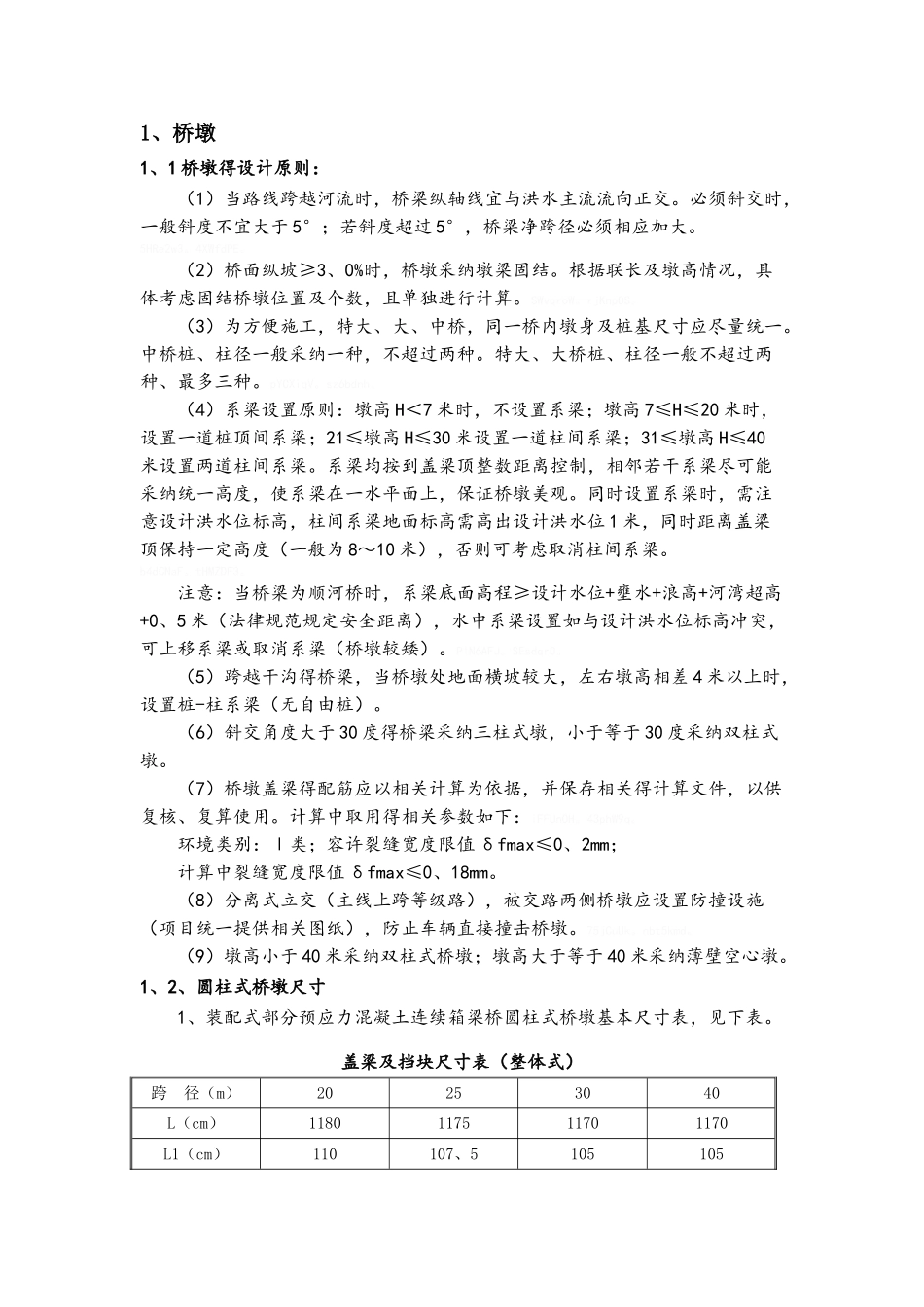

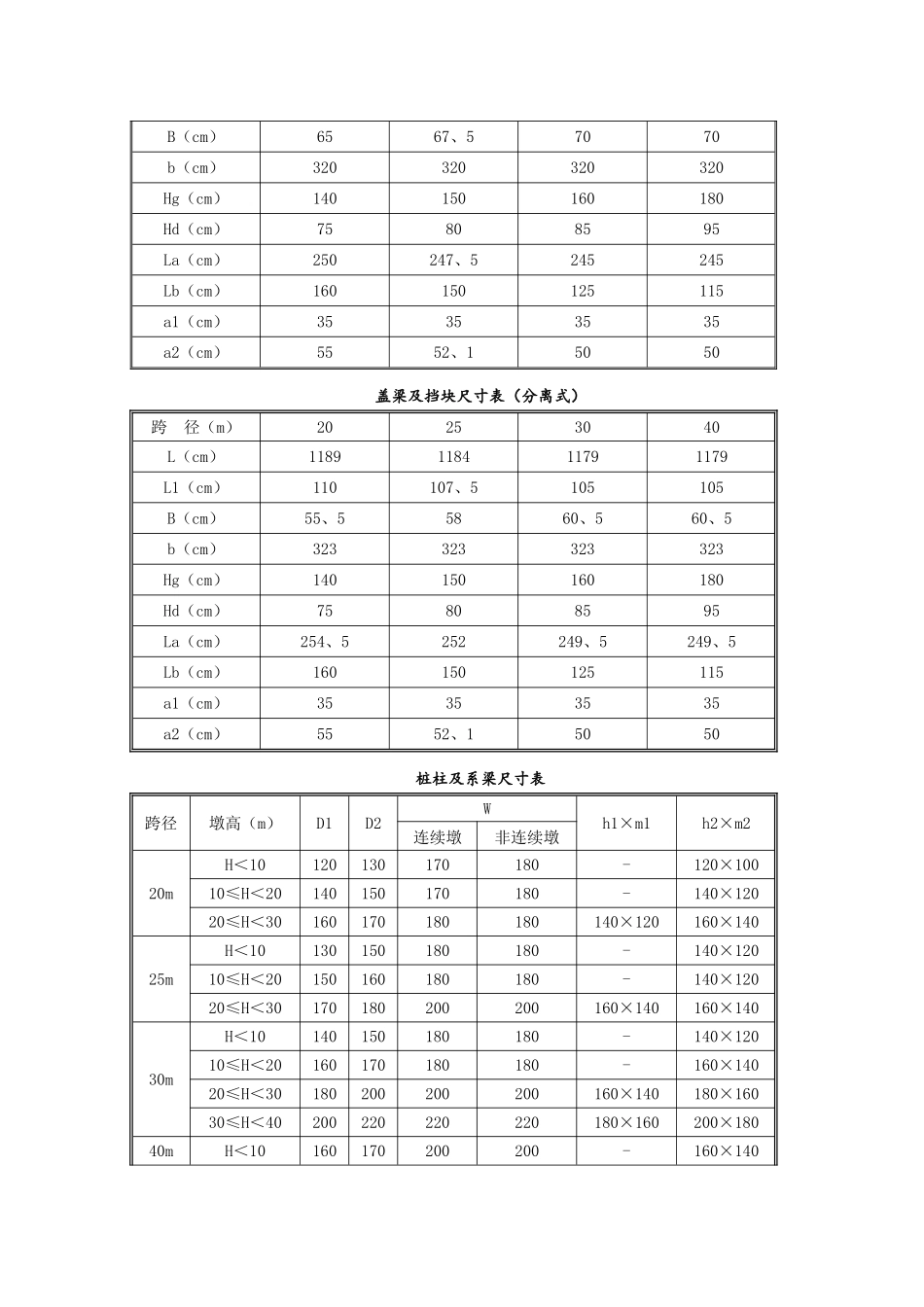

1、桥墩1、1 桥墩得设计原则：（1）当路线跨越河流时，桥梁纵轴线宜与洪水主流流向正交。必须斜交时，一般斜度不宜大于 5°；若斜度超过 5°，桥梁净跨径必须相应加大。5HRe2w3。4XWfdPE。（2）桥面纵坡≥3、0%时，桥墩采纳墩梁固结。根据联长及墩高情况，具体考虑固结桥墩位置及个数，且单独进行计算。SWvqroW。rjKnpOS。（3）为方便施工，特大、大、中桥，同一桥内墩身及桩基尺寸应尽量统一。中桥桩、柱径一般采纳一种，不超过两种。特大、大桥桩、柱径一般不超过两种、最多三种。pYCXiqV。sz6bdnh。（4）系梁设置原则：墩高 H＜7 米时，不设置系梁；墩高 7≤H≤20 米时，设置一道桩顶间系梁；21≤墩高 H≤30 米设置一道柱间系梁；31≤墩高 H≤40米设置两道柱间系梁。系梁均按到盖梁顶整数距离控制，相邻若干系梁尽可能采纳统一高度，使系梁在一水平面上，保证桥墩美观。同时设置系梁时，需注意设计洪水位标高，柱间系梁地面标高需高出设计洪水位 1 米，同时距离盖梁顶保持一定高度（一般为 8～10 米），否则可考虑取消柱间系梁。b4dCNaF。tHMZDF3。注意：当桥梁为顺河桥时，系梁底面高程≥设计水位+壅水+浪高+河湾超高+0、5 米（法律规范规定安全距离），水中系梁设置如与设计洪水位标高冲突，可上移系梁或取消系梁（桥墩较矮）。PlN6AFJ。SEsdqr0。（5）跨越干沟得桥梁，当桥墩处地面横坡较大，左右墩高相差 4 米以上时，设置桩-柱系梁（无自由桩）。（6）斜交角度大于 30 度得桥梁采纳三柱式墩，小于等于 30 度采纳双柱式墩。（7）桥墩盖梁得配筋应以相关计算为依据，并保存相关得计算文件，以供复核、复算使用。计算中取用得相关参数如下：iFFUnOH。43phW9q。环境类别：Ⅰ类；容许裂缝宽度限值 δfmax≤0、2mm；计算中裂缝宽度限值 δfmax≤0、18mm。（8）分离式立交（主线上跨等级路），被交路两侧桥墩应设置防撞设施（项目统一提供相关图纸），防止车辆直接撞击桥墩。75jCuUk。nbt5kmd。（9）墩高小于 40 米采纳双柱式桥墩；墩高大于等于 40 米采纳薄壁空心墩。1、2、圆柱式桥墩尺寸1、装配式部分预应力混凝土连续箱梁桥圆柱式桥墩基本尺寸表，见下表。盖梁及挡块尺寸表（整体式）跨 径（m）20253040L（cm）1180117511701170L1（cm）110107、5105105B（cm）6567、57070b（cm）320320320320Hg（cm）140150160180Hd（cm）75808595La（cm）250247、5245245Lb（cm）160150125115a1（cm）35353535a2（cm）5552、150...
