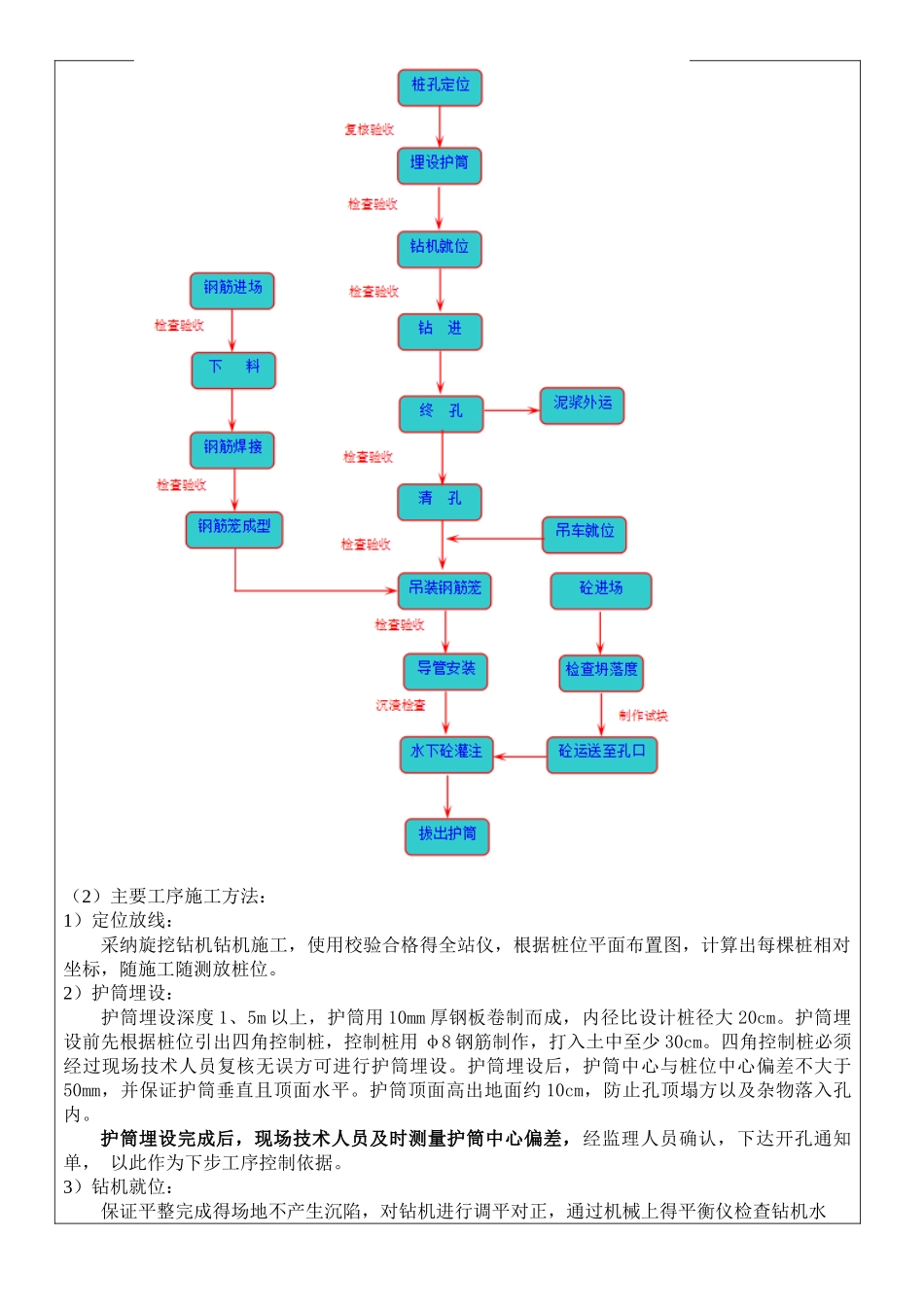

技术交底记录 鲁 JJ—005009工程名称鑫苑世家公馆项目 B-5 地块工程施工单位中国建筑一局（集团）有限公司交底部位桩基工程工序名称桩基技术交底 交底提要：桩基技术交底 交底内容：桩基工程施工一、施工准备本工程实行钻孔灌注桩桩径为700mm。在施工时采纳旋挖钻机泥浆护壁钻进成孔。工程桩桩身混凝土强度为C40,试桩为C45强度得混凝土，采纳商品混凝土，压力回顶法灌注混凝土。钢筋笼为现场加工，分两节孔口焊接，吊车吊放。1）泥浆制备：泥浆得性能指标对钻孔得护壁效果与成孔质量有很大影响，施工中注意对泥浆性能指标得控制。根据试桩与地质勘查报告以及施工经验，泥浆制作控制指标分别为：泥浆比重：1、15g/cm³，黏度：18~22，含砂率：1、5%，PH：7、为 了 泥 浆 得 重 复 使 用 ， 在 主 体 基 坑 北 侧 桩 基 附 近 设 置 泥 浆 池 ， 泥 浆 池 尺 寸 ：10m×4m×1、5m。2）钢筋笼加工及堆放： 进场钢筋必须有材料出厂检验报告，并按法律规范要求现场见证取样后送当地试验室进行复检，复检合格，方可使用。钢筋笼主筋采纳单面搭接焊，焊缝长度≥10d，双面焊接长度≥5d，内圈加劲箍采纳双面搭接焊，焊缝长度≥5d，螺旋箍筋与主筋点焊成形。桩身4根注浆管，均对称布置，桩端注浆管2根代替主筋，长度≥33米，桩侧注浆管2根不代替主筋，长度≥22米。注浆管采纳套筒焊接。 1、主要分项工程施工工艺（1）工艺流程图：（2）主要工序施工方法：1）定位放线：采纳旋挖钻机钻机施工，使用校验合格得全站仪，根据桩位平面布置图，计算出每棵桩相对坐标，随施工随测放桩位。2）护筒埋设：护筒埋设深度 1、5m 以上，护筒用 10mm 厚钢板卷制而成，内径比设计桩径大 20cm。护筒埋设前先根据桩位引出四角控制桩，控制桩用 φ8 钢筋制作，打入土中至少 30cm。四角控制桩必须经过现场技术人员复核无误方可进行护筒埋设。护筒埋设后，护筒中心与桩位中心偏差不大于50mm，并保证护筒垂直且顶面水平。护筒顶面高出地面约 10cm，防止孔顶塌方以及杂物落入孔内。护筒埋设完成后，现场技术人员及时测量护筒中心偏差，经监理人员确认，下达开孔通知单， 以此作为下步工序控制依据。3）钻机就位：保证平整完成得场地不产生沉陷，对钻机进行调平对正，通过机械上得平衡仪检查钻机水平，根据四角控制桩再次引出桩中心点，调平钻机使钻头尖对准桩位中心点，对深度仪进行归零。4）钻孔：旋挖钻采纳筒式钻斗，其钻进成...
