桩基础练习题及答案

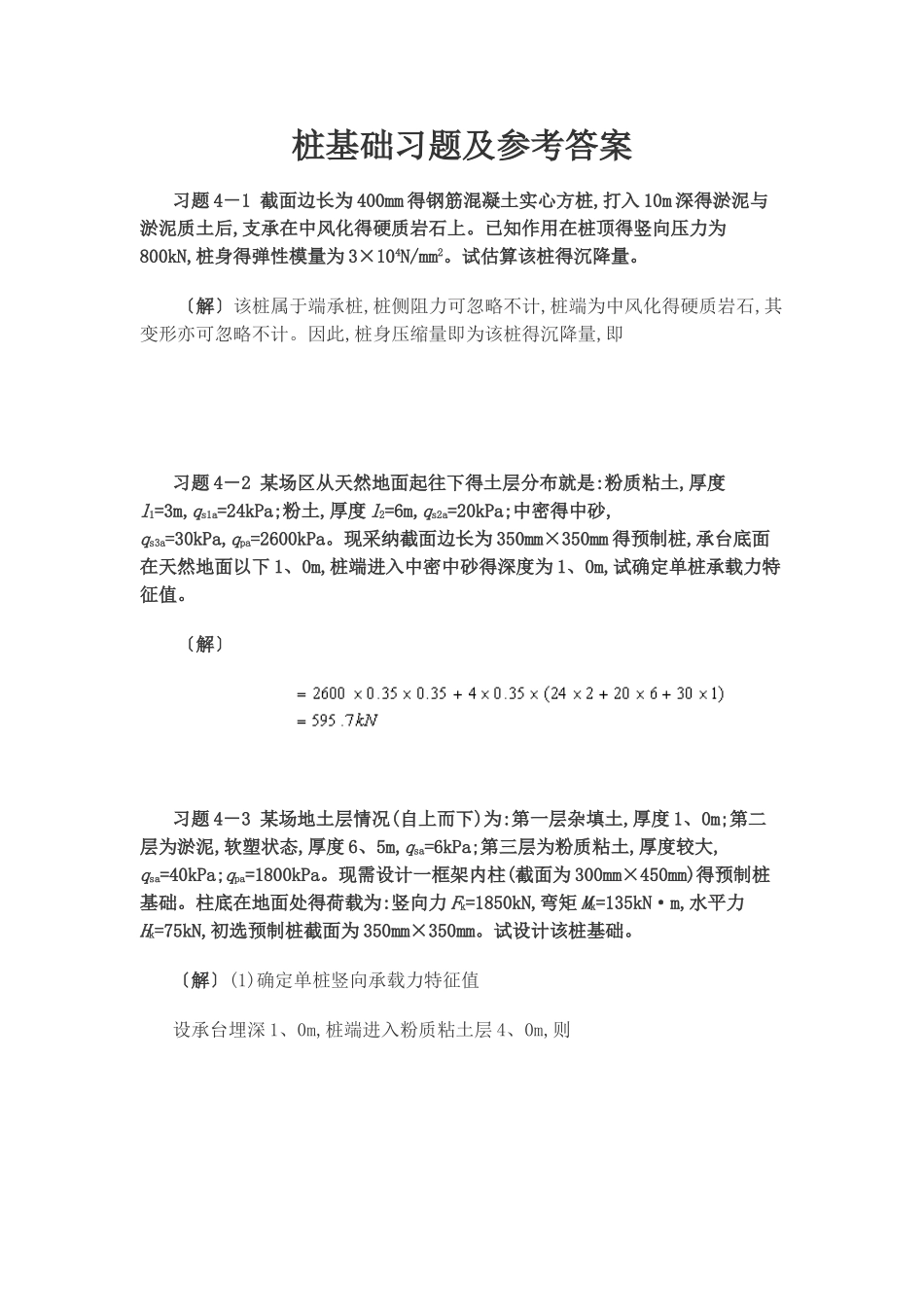

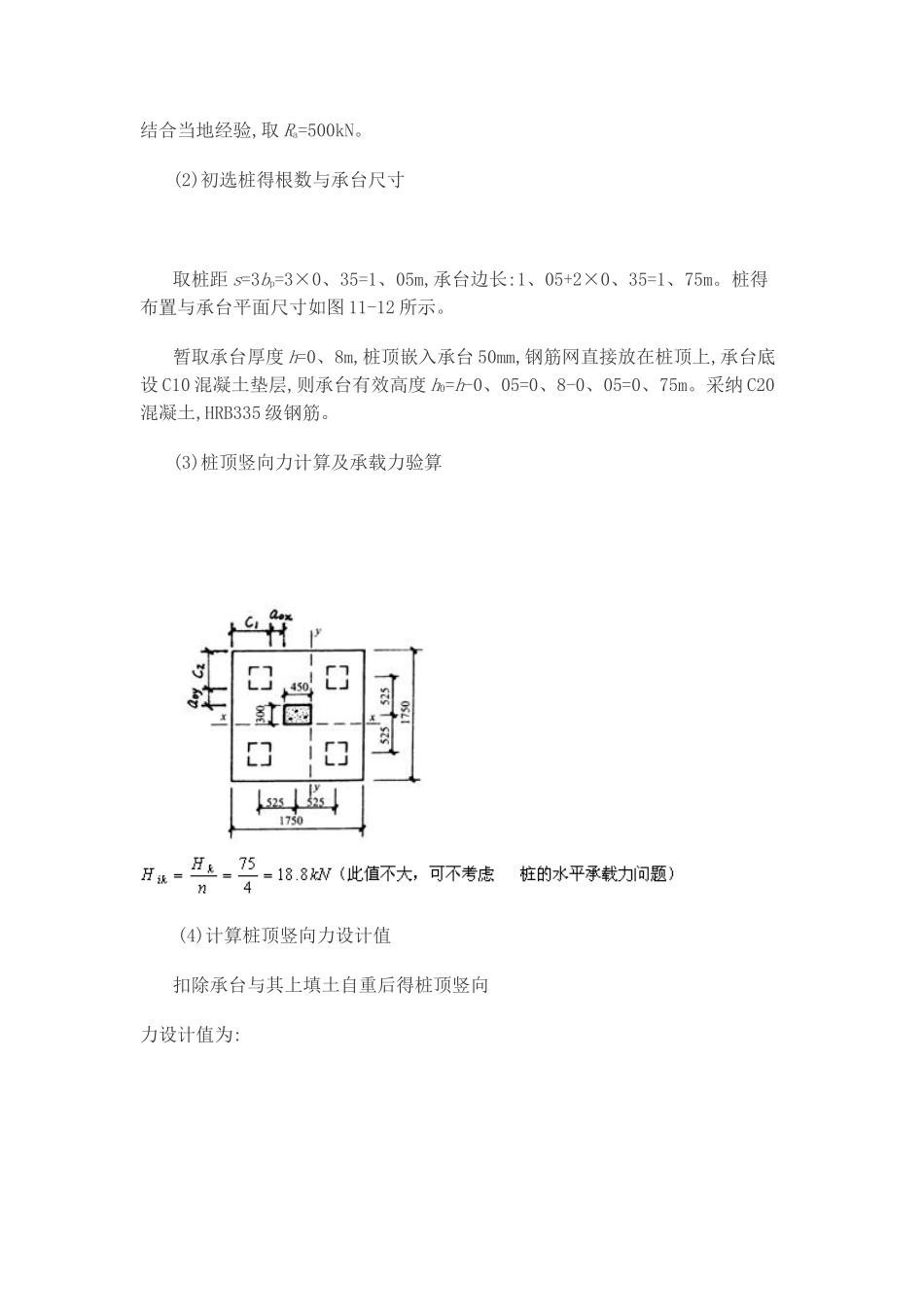

桩基础习题及参考答案习题 4－1 截面边长为 400mm 得钢筋混凝土实心方桩,打入 10m 深得淤泥与淤泥质土后,支承在中风化得硬质岩石上。已知作用在桩顶得竖向压力为800kN,桩身得弹性模量为 3×104N/mm2。试估算该桩得沉降量。〔解〕该桩属于端承桩,桩侧阻力可忽略不计,桩端为中风化得硬质岩石,其变形亦可忽略不计。因此,桩身压缩量即为该桩得沉降量,即 习题 4－2 某场区从天然地面起往下得土层分布就是:粉质粘土,厚度l1=3m,qs1a=24kPa;粉土,厚度 l2=6m,qs2a=20kPa;中密得中砂,qs3a=30kPa,qpa=2600kPa。现采纳截面边长为 350mm×350mm 得预制桩,承台底面在天然地面以下 1、0m,桩端进入中密中砂得深度为 1、0m,试确定单桩承载力特征值。〔解〕 习题 4－3 某场地土层情况(自上而下)为:第一层杂填土,厚度 1、0m;第二层为淤泥,软塑状态,厚度 6、5m,qsa=6kPa;第三层为粉质粘土,厚度较大,qsa=40kPa;qpa=1800kPa。现需设计一框架内柱(截面为 300mm×450mm)得预制桩基础。柱底在地面处得荷载为:竖向力 Fk=1850kN,弯矩 Mk=135kN·m,水平力Hk=75kN,初选预制桩截面为 350mm×350mm。试设计该桩基础。〔解〕(1)确定单桩竖向承载力特征值设承台埋深 1、0m,桩端进入粉质粘土层 4、0m,则 结合当地经验,取 Ra=500kN。(2)初选桩得根数与承台尺寸取桩距 s=3bp=3×0、35=1、05m,承台边长:1、05+2×0、35=1、75m。桩得布置与承台平面尺寸如图 11-12 所示。暂取承台厚度 h=0、8m,桩顶嵌入承台 50mm,钢筋网直接放在桩顶上,承台底设 C10 混凝土垫层,则承台有效高度 h0=h-0、05=0、8-0、05=0、75m。采纳 C20混凝土,HRB335 级钢筋。(3)桩顶竖向力计算及承载力验算 (4)计算桩顶竖向力设计值扣除承台与其上填土自重后得桩顶竖向力设计值为: (5)承台受冲切承载力验算 1)柱边冲切a0x=525-225-175=125mm, a0y=525-150-175=200mm2)角桩冲切c1=c2=0、525m, a1x= a0x=0、125m, a1y= a0y=0、2m,λ1x=λ0x=0、2, λ1y=λ0y=0、267(6)承台受剪切承载力计算对柱短边边缘截面:λx=λ0x=0、2<0、3,取 λx=0、3对柱长边边缘截面:λy=λ0y=0、267<0、3, 取 λy=0、3(7)承台受弯承载力计算Mx=∑Niyi=2×624、4×0、375=468、3kN·m选用 16φ14,As=2460mm2,平行于 y 轴方向均匀布置。My=∑Nixi=2×759、4×0、3=455、6kN·m选用 15φ14,As=2307mm2,平行于 x 轴方向均匀布置。配筋示意图略。 习题 4－4 (1)如图所示为某环形刚性承台下桩...
