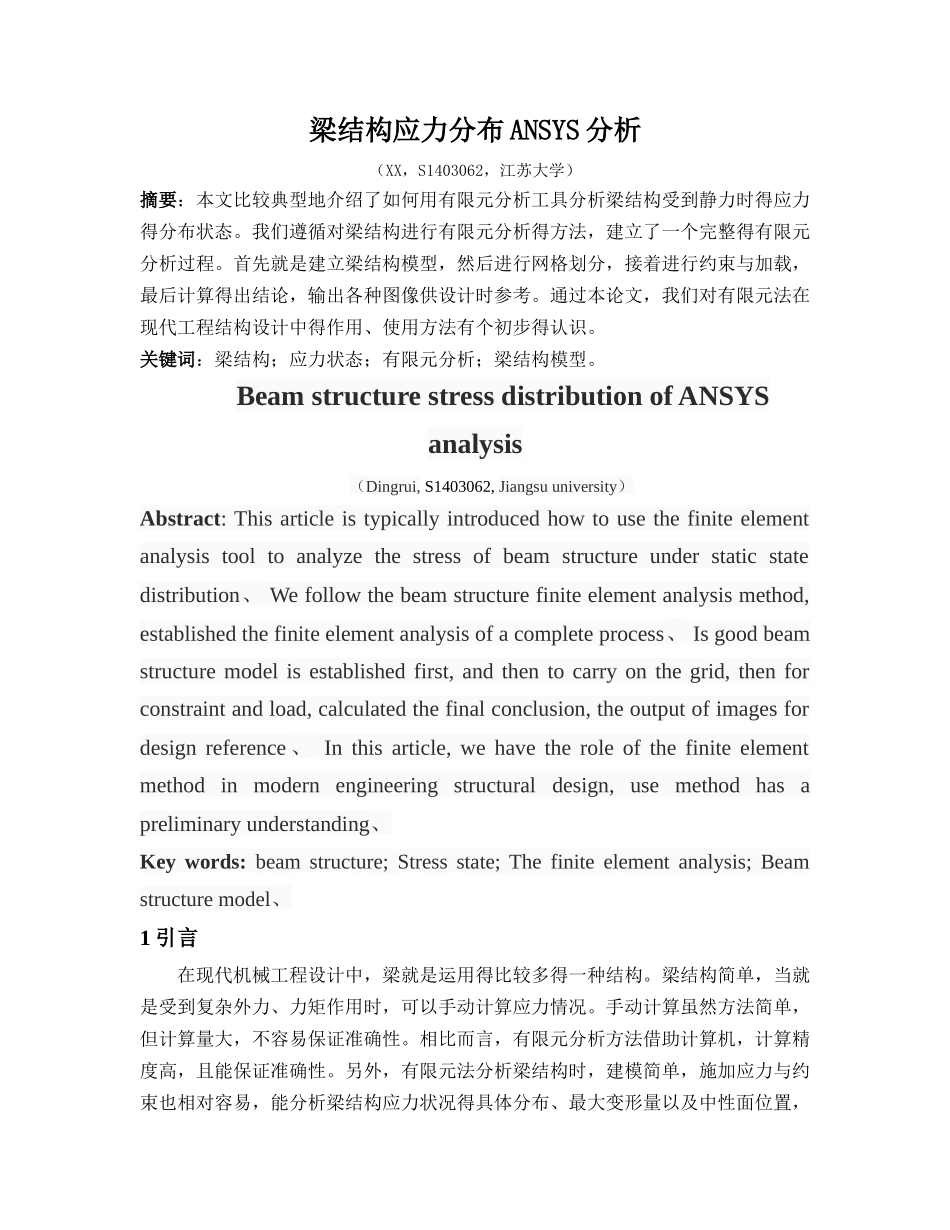

J I A N G S U U N I V E R S I T Y 先进制造及模具设计制造实验梁结构应力分布 ANSYS 分析学 院 名 称： 机械 工程 学院 专 业 班 级： 研 1402 学 生 姓 名： XX 学 生 学 号： S1403062 2025 年 5 月梁结构应力分布 ANSYS 分析（XX，S1403062，江苏大学）摘要：本文比较典型地介绍了如何用有限元分析工具分析梁结构受到静力时得应力得分布状态。我们遵循对梁结构进行有限元分析得方法，建立了一个完整得有限元分析过程。首先就是建立梁结构模型，然后进行网格划分，接着进行约束与加载，最后计算得出结论，输出各种图像供设计时参考。通过本论文，我们对有限元法在现代工程结构设计中得作用、使用方法有个初步得认识。关键词：梁结构；应力状态；有限元分析；梁结构模型。Beam structure stress distribution of ANSYS analysis（Dingrui, S1403062, Jiangsu university）Abstract: This article is typically introduced how to use the finite element analysis tool to analyze the stress of beam structure under static state distribution、 We follow the beam structure finite element analysis method, established the finite element analysis of a complete process、 Is good beam structure model is established first, and then to carry on the grid, then for constraint and load, calculated the final conclusion, the output of images for design reference 、 In this article, we have the role of the finite element method in modern engineering structural design, use method has a preliminary understanding、Key words: beam structure; Stress state; The finite element analysis; Beam structure model、1 引言在现代机械工程设计中，梁就是运用得比较多得一种结构。梁结构简单，当就是受到复杂外力、力矩作用时，可以手动计算应力情况。手动计算虽然方法简单，但计算量大，不容易保证准确性。相比而言，有限元分析方法借助计算机，计算精度高，且能保证准确性。另外，有限元法分析梁结构时，建模简单，施加应力与约束也相对容易，能分析梁结构应力状况得具体分布、最大变形量以及中性面位置，优势明显。以下介绍一种常见梁...
