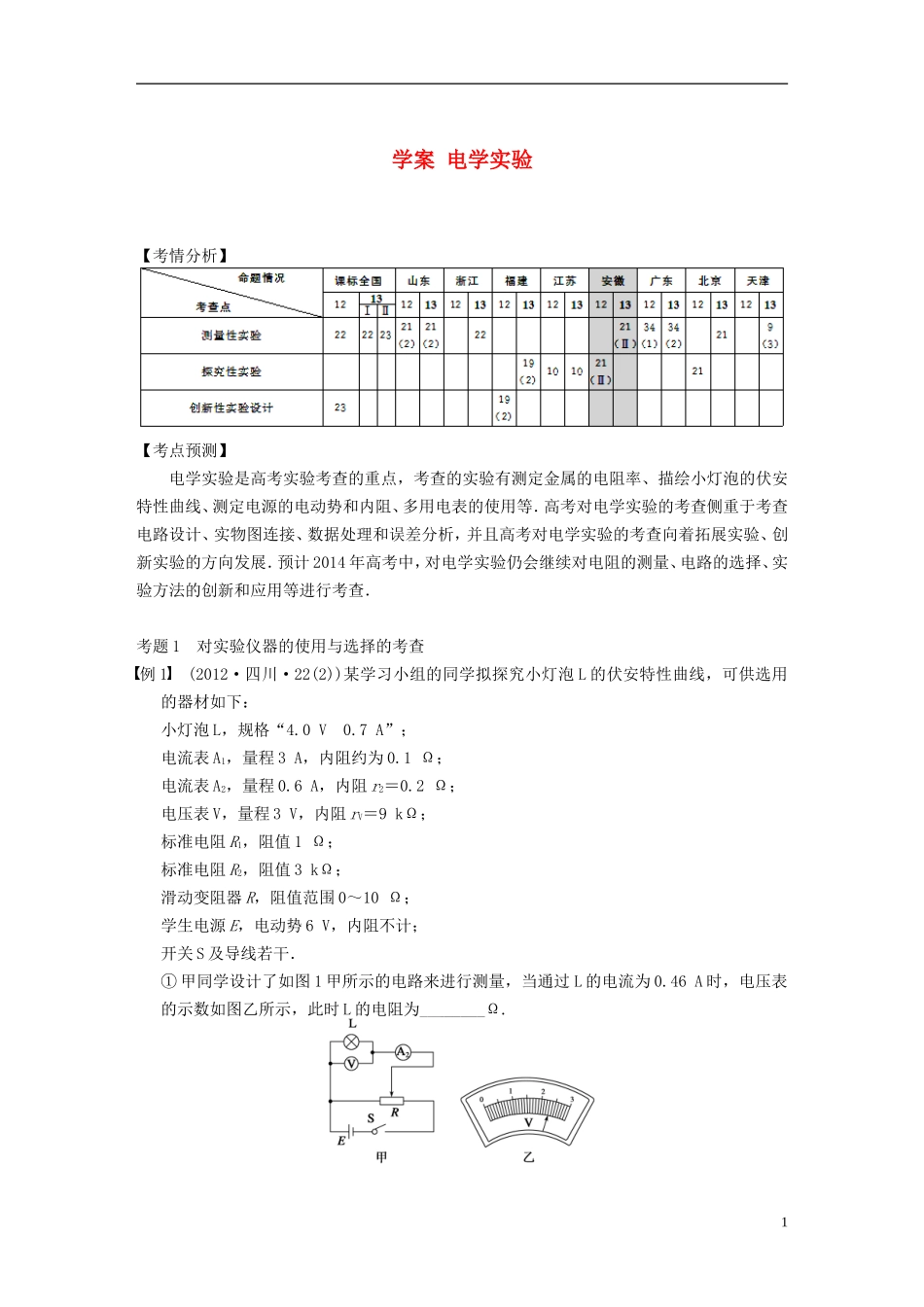

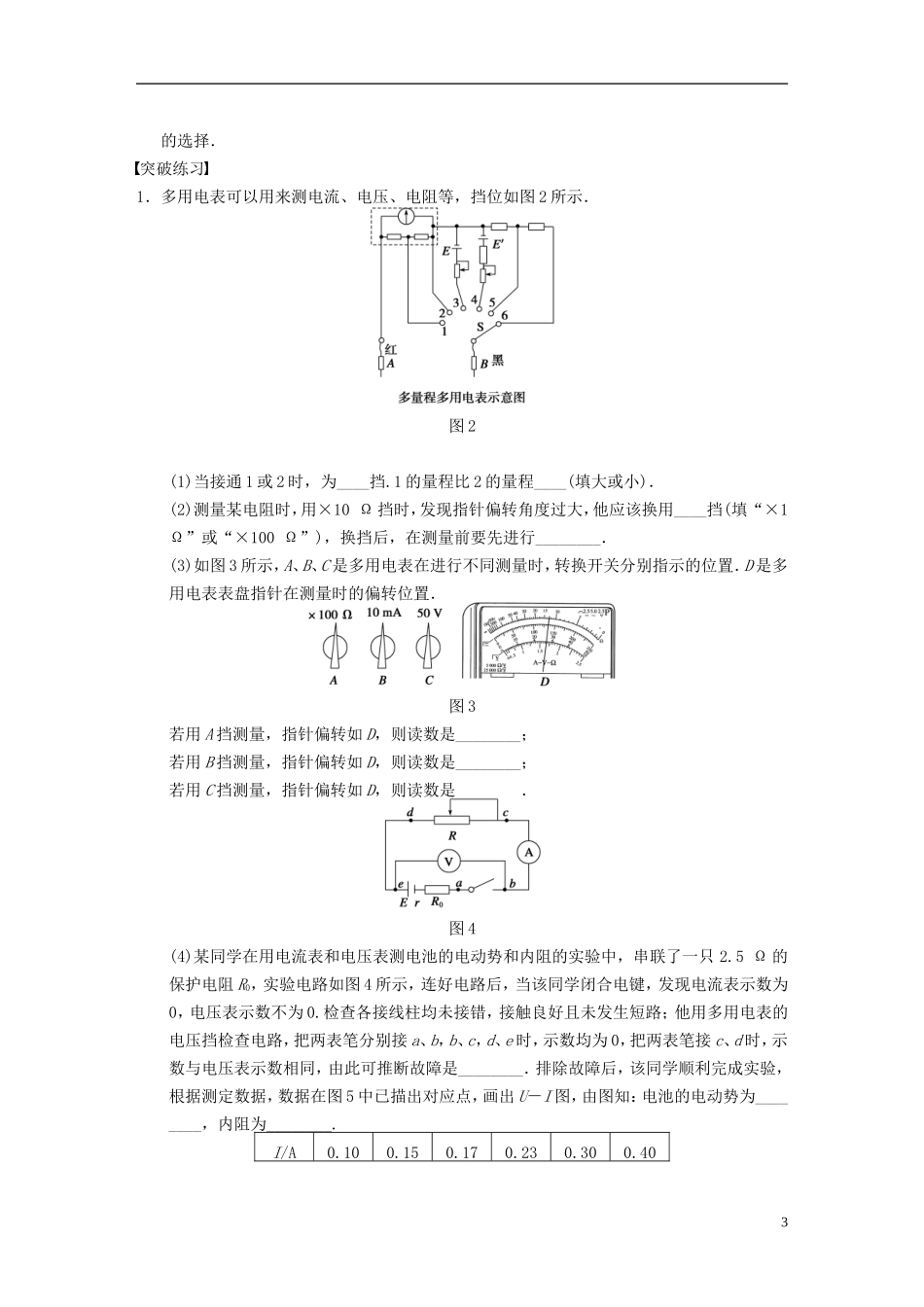

学案 电学实验【考情分析】【考点预测】电学实验是高考实验考查的重点，考查的实验有测定金属的电阻率、描绘小灯泡的伏安特性曲线、测定电源的电动势和内阻、多用电表的使用等．高考对电学实验的考查侧重于考查电路设计、实物图连接、数据处理和误差分析，并且高考对电学实验的考查向着拓展实验、创新实验的方向发展．预计 2014 年高考中，对电学实验仍会继续对电阻的测量、电路的选择、实验方法的创新和应用等进行考查．考题 1 对实验仪器的使用与选择的考查例 1 (2012·四川·22(2))某学习小组的同学拟探究小灯泡 L 的伏安特性曲线，可供选用的器材如下：小灯泡 L，规格“4.0 V 0.7 A”；电流表 A1，量程 3 A，内阻约为 0.1 Ω；电流表 A2，量程 0.6 A，内阻 r2＝0.2 Ω；电压表 V，量程 3 V，内阻 rV＝9 kΩ；标准电阻 R1，阻值 1 Ω；标准电阻 R2，阻值 3 kΩ；滑动变阻器 R，阻值范围 0～10 Ω；学生电源 E，电动势 6 V，内阻不计；开关 S 及导线若干．① 甲同学设计了如图 1 甲所示的电路来进行测量，当通过 L 的电流为 0.46 A 时，电压表的示数如图乙所示，此时 L 的电阻为________Ω. 1 图 1② 乙同学又设计了如图丙所示的电路来进行测量，电压表指针指在最大刻度时，加在 L上的电压值是________ V.③ 学习小组认为要想更准确地描绘出 L 完整的伏安特性曲线，需要重新设计电路．请你在乙同学的基础上利用所供器材，在图丁所示的虚线框内补画出实验电路图，并在图上标明所选器材代号．解析 ①电压表的示数 U＝2.30 V，所以灯泡 L 的电阻 RL＝＝ Ω＝5 Ω.② 由题图知电压表 V 与 R2串联，根据串联分压，当电压表 V 的示数为 3 V 时，R2两端的电压 U2＝R2＝×3 000 V＝1 V，所以灯泡两端的电压 U′＝UV＋U2＝(3＋1) V＝4 V.③ 要想更准确地描绘出 L 完整的伏安特性曲线，则电压表的量程应变为 4.0 V，电流表的量程应变为 0.7 A，因此将电压表 V 与标准电阻 R2串联改装成量程为 4.0 V 的电压表，将电流表 A2与标准电阻R1并联改装成量程为 0.6 A＋ A＝0.72 A 的电流表．故虚线框内实验电路如图所示．答案 ① 5 ② 4 ③见解析图规律总结1．电流表、电压表、欧姆表的比较仪器极性量程选择读数电流表有正、负极的电表，电流由电表的正极流入，负极流出使指针满偏刻度的多的位置3 V 和 3 A 量程估读到最小分指在比度的；15 V...
