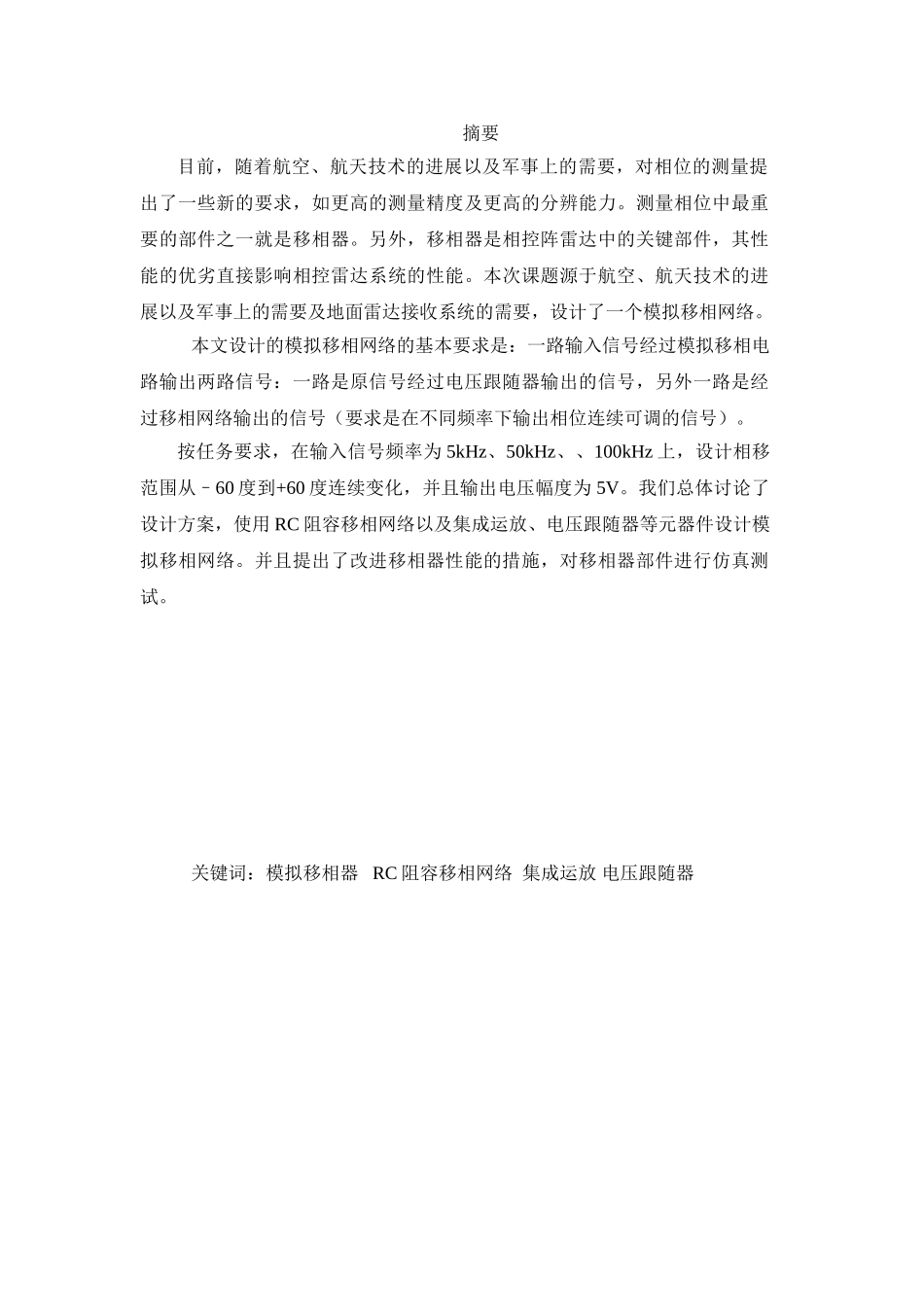

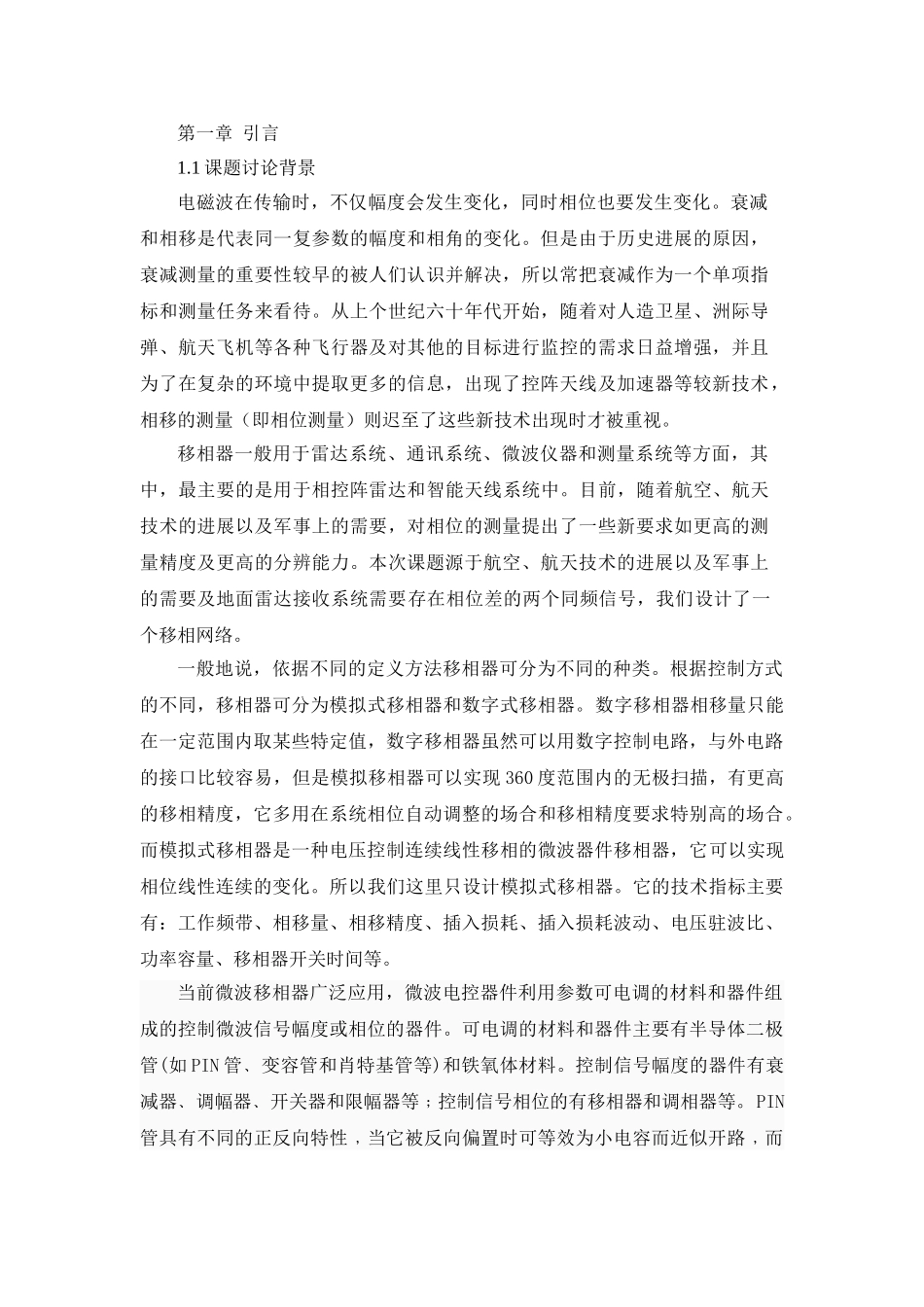

摘要目前，随着航空、航天技术的进展以及军事上的需要，对相位的测量提出了一些新的要求，如更高的测量精度及更高的分辨能力。测量相位中最重要的部件之一就是移相器。另外，移相器是相控阵雷达中的关键部件，其性能的优劣直接影响相控雷达系统的性能。本次课题源于航空、航天技术的进展以及军事上的需要及地面雷达接收系统的需要，设计了一个模拟移相网络。本文设计的模拟移相网络的基本要求是：一路输入信号经过模拟移相电路输出两路信号：一路是原信号经过电压跟随器输出的信号，另外一路是经过移相网络输出的信号（要求是在不同频率下输出相位连续可调的信号）。按任务要求，在输入信号频率为 5kHz、50kHz、、100kHz 上，设计相移范围从–60 度到+60 度连续变化，并且输出电压幅度为 5V。我们总体讨论了设计方案，使用 RC 阻容移相网络以及集成运放、电压跟随器等元器件设计模拟移相网络。并且提出了改进移相器性能的措施，对移相器部件进行仿真测试。 关键词：模拟移相器 RC 阻容移相网络 集成运放 电压跟随器目录第一章引言1.1 课题讨论背景1.2 模拟移相器的进展状况1.3 本课题的主要内容第二章移相网络的基本原理2.1 基本移相原理2.2 移相网络的方案选取2.3 移相网络的性能指标2.4 移相网络的参数设计第三章模拟移相网络的仿真优化3.1Multisim 仿真软件的介绍3.2 在 Multisim 环境下的仿真结果第四章结论第五章附图第一章 引言1.1 课题讨论背景电磁波在传输时，不仅幅度会发生变化，同时相位也要发生变化。衰减和相移是代表同一复参数的幅度和相角的变化。但是由于历史进展的原因，衰减测量的重要性较早的被人们认识并解决，所以常把衰减作为一个单项指标和测量任务来看待。从上个世纪六十年代开始，随着对人造卫星、洲际导弹、航天飞机等各种飞行器及对其他的目标进行监控的需求日益增强，并且为了在复杂的环境中提取更多的信息，出现了控阵天线及加速器等较新技术，相移的测量（即相位测量）则迟至了这些新技术出现时才被重视。移相器一般用于雷达系统、通讯系统、微波仪器和测量系统等方面，其中，最主要的是用于相控阵雷达和智能天线系统中。目前，随着航空、航天技术的进展以及军事上的需要，对相位的测量提出了一些新要求如更高的测量精度及更高的分辨能力。本次课题源于航空、航天技术的进展以及军事上的需要及地面雷达接收系统需要存在相位差的两个同频信号，我们设计了一个移相网络。一般地说，依据不同...
