水准测量教案

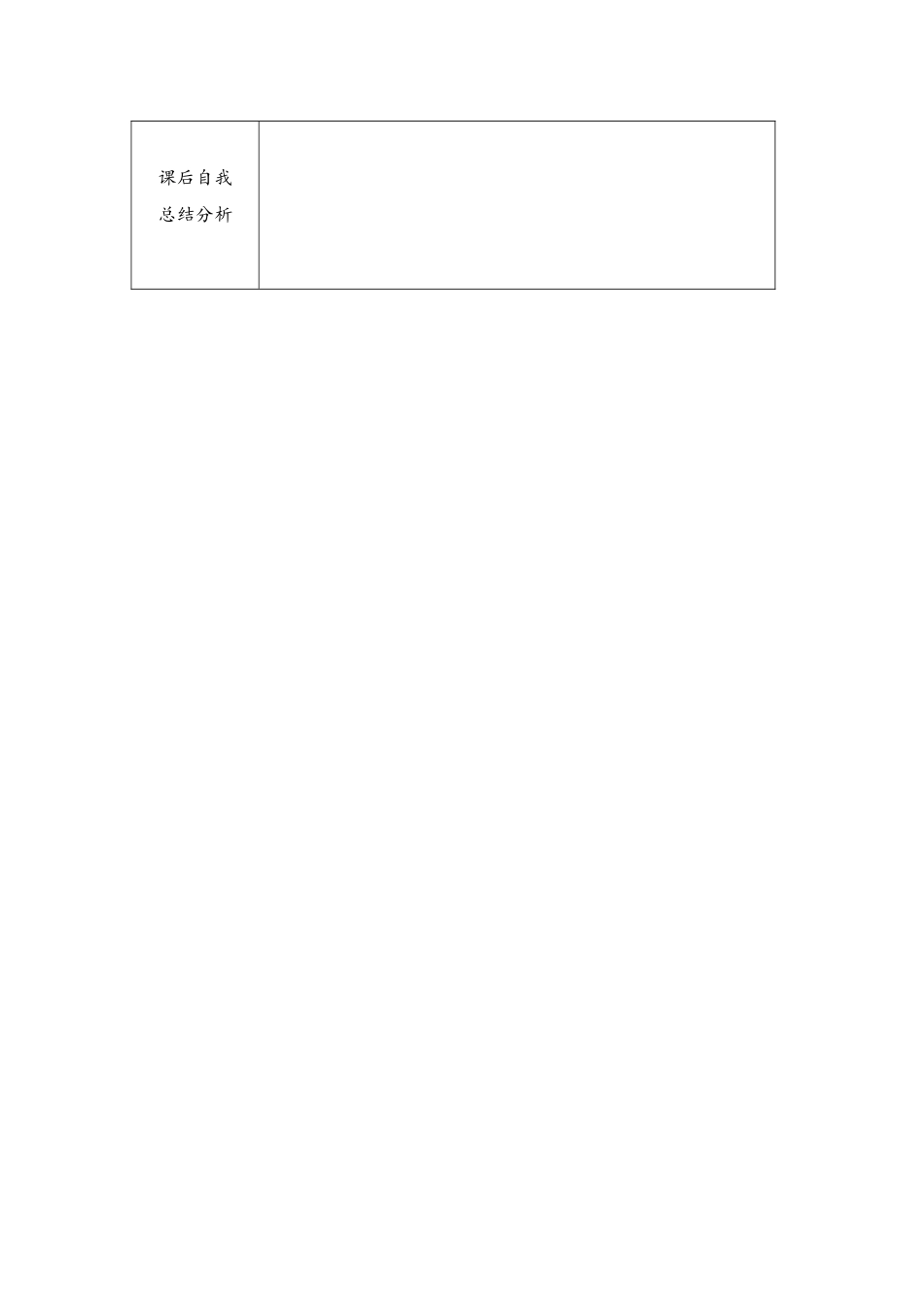

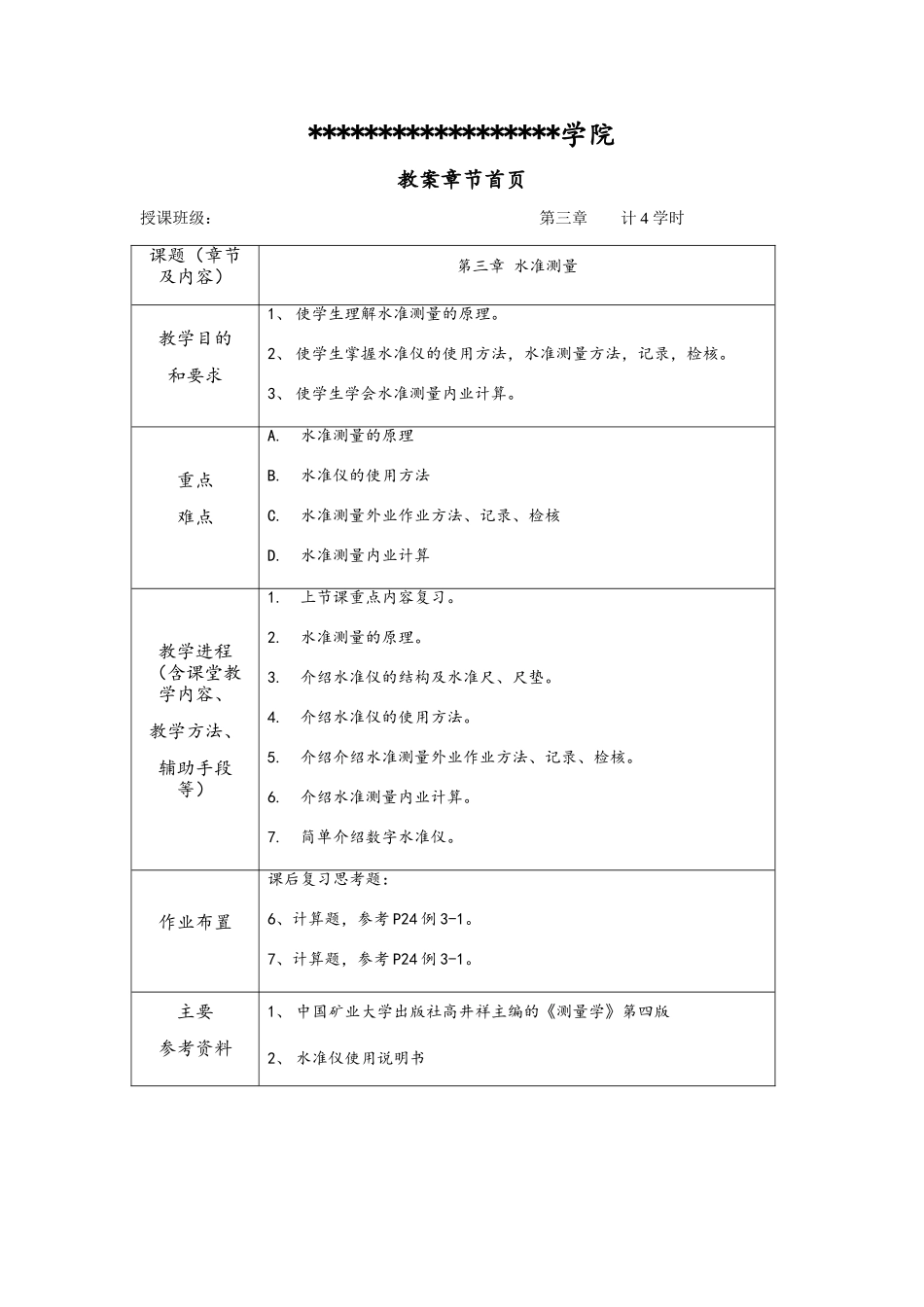

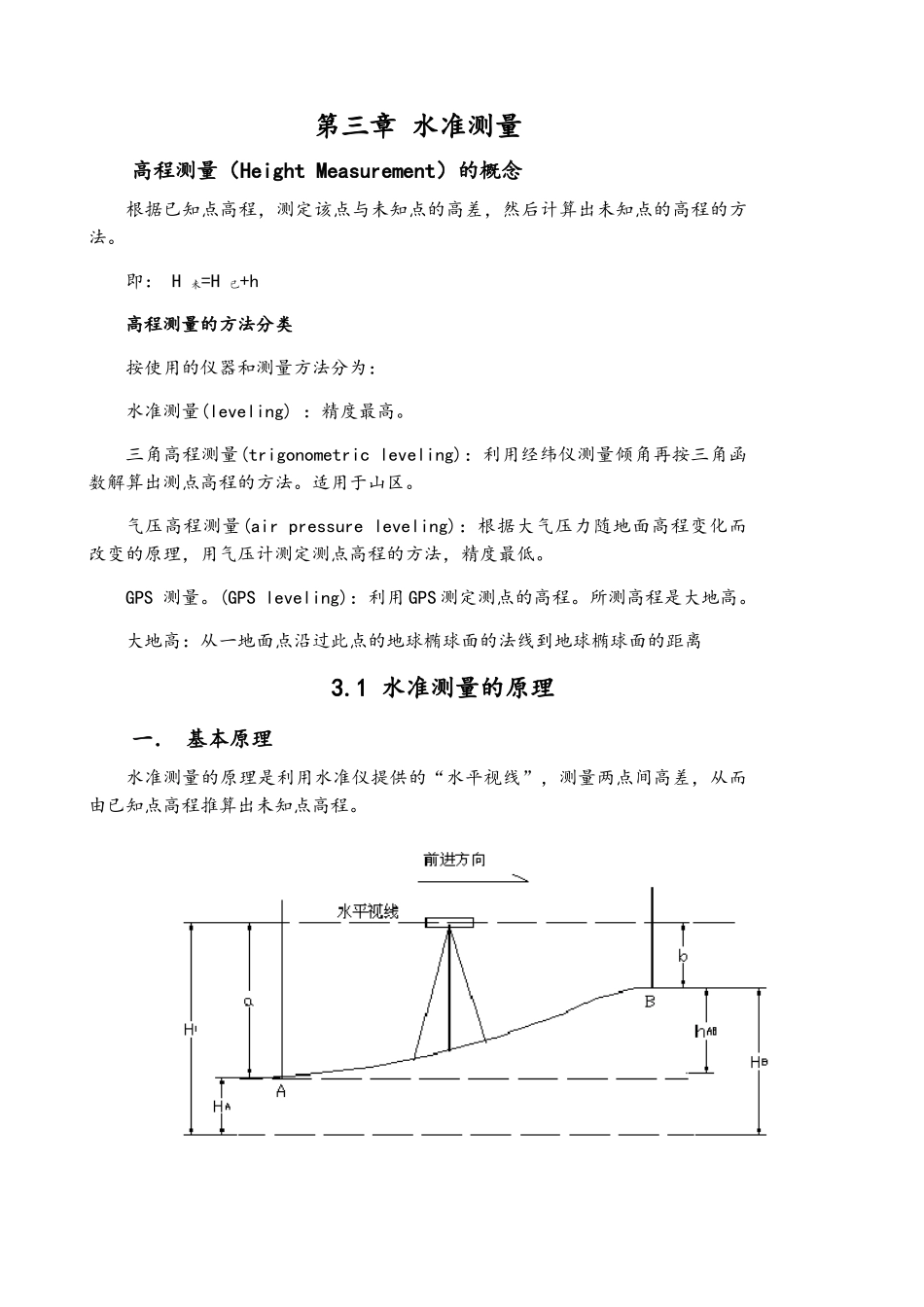

******************学院教案章节首页授课班级： 第三章 计 4 学时课题（章节及内容）第三章 水准测量教学目的和要求1、 使学生理解水准测量的原理。2、 使学生掌握水准仪的使用方法，水准测量方法，记录，检核。3、 使学生学会水准测量内业计算。重点难点A.水准测量的原理B.水准仪的使用方法C.水准测量外业作业方法、记录、检核D.水准测量内业计算教学进程（含课堂教学内容、教学方法、辅助手段等）1.上节课重点内容复习。2.水准测量的原理。3.介绍水准仪的结构及水准尺、尺垫。4.介绍水准仪的使用方法。5.介绍介绍水准测量外业作业方法、记录、检核。6.介绍水准测量内业计算。7.简单介绍数字水准仪。作业布置课后复习思考题：6、计算题，参考 P24 例 3-1。7、计算题，参考 P24 例 3-1。主要参考资料1、 中国矿业大学出版社高井祥主编的《测量学》第四版2、 水准仪使用说明书课后自我总结分析第三章 水准测量高程测量（Height Measurement）的概念 根据已知点高程，测定该点与未知点的高差，然后计算出未知点的高程的方 法。 即： H 未=H 已+h 高程测量的方法分类 按使用的仪器和测量方法分为： 水准测量(leveling) ：精度最高。三角高程测量(trigonometric leveling)：利用经纬仪测量倾角再按三角函数解算出测点高程的方法。适用于山区。气压高程测量(air pressure leveling)：根据大气压力随地面高程变化而改变的原理，用气压计测定测点高程的方法，精度最低。GPS 测量。(GPS leveling)：利用 GPS 测定测点的高程。所测高程是大地高。大地高：从一地面点沿过此点的地球椭球面的法线到地球椭球面的距离3.1 水准测量的原理一． 基本原理 水准测量的原理是利用水准仪提供的“水平视线”，测量两点间高差，从而 由已知点高程推算出未知点高程。a——后视读数 A——后视点b——前视读数 B——前视点1．A、B 两点间高差： 2．测得两点间高差 hAB 后，若已知 A 点高程 H A ，则可得 B 点的高程。3．视线高程： 4．转点 TP(turning point)的概念。结论：A、B 两点间的高差 hAB 等于后视读数之和减去前视读数之和。注意：A：高差的符号有正有负。当高差为正值时，表示前视点 B 高于后视点A；当高差为负时，表示前视点 B 低于后视点 A。 B：计算高差时，一定要用后视读数减去前视读数，次序不能颠倒。3.2 水准测量的仪器和工具一、水准仪(level)（拿仪器讲解）1．望远镜(telescope)——...
