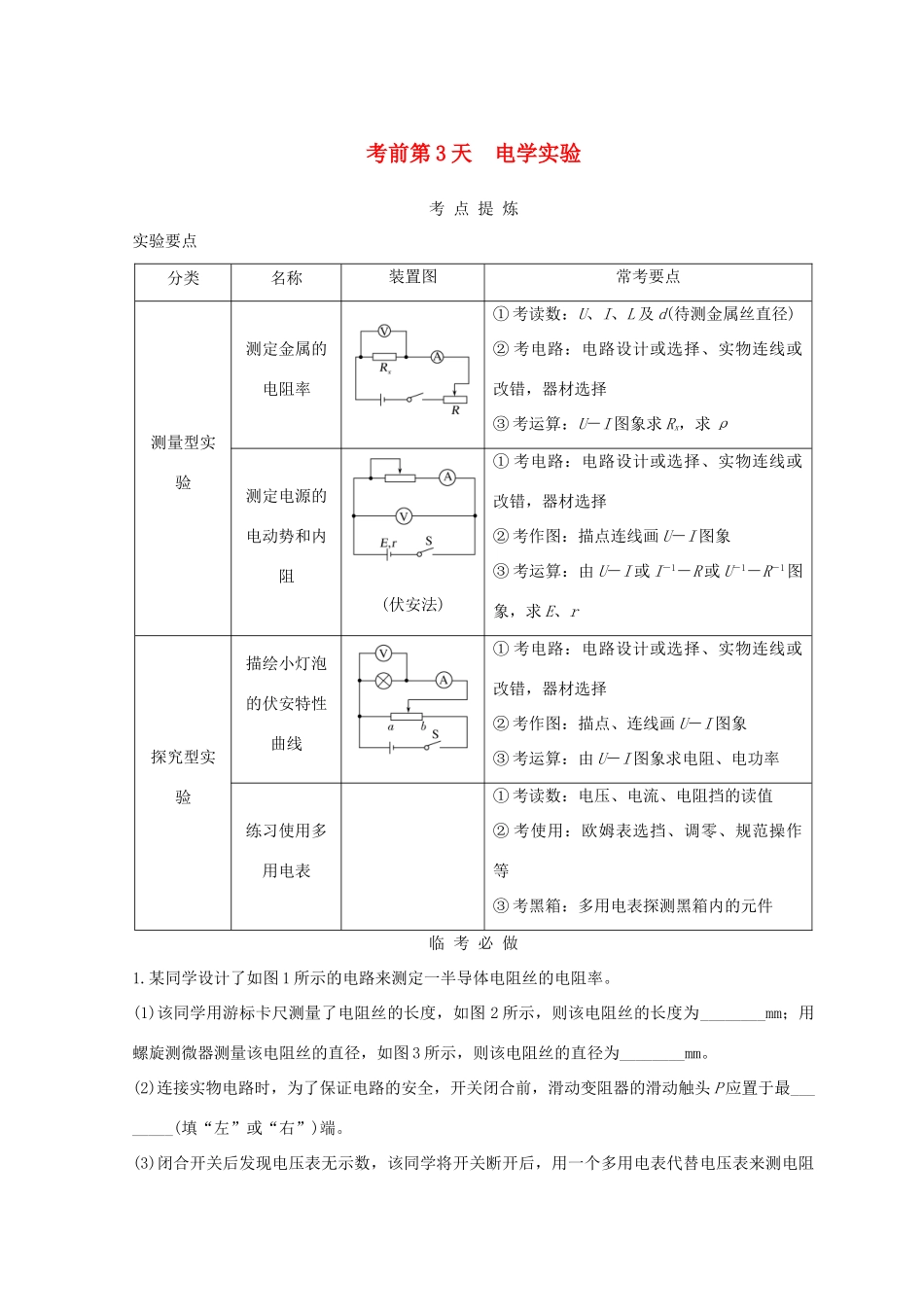

考前第 3 天 电学实验考 点 提 炼实验要点分类名称装置图常考要点测量型实验测定金属的电阻率① 考读数：U、I、L 及 d(待测金属丝直径)② 考电路：电路设计或选择、实物连线或改错，器材选择③ 考运算：U－I 图象求 Rx，求 ρ测定电源的电动势和内阻(伏安法)① 考电路：电路设计或选择、实物连线或改错，器材选择② 考作图：描点连线画 U－I 图象③ 考运算：由 U－I 或 I－1－R 或 U－1－R－1图象，求 E、r探究型实验描绘小灯泡的伏安特性曲线① 考电路：电路设计或选择、实物连线或改错，器材选择② 考作图：描点、连线画 U－I 图象③ 考运算：由 U－I 图象求电阻、电功率练习使用多用电表① 考读数：电压、电流、电阻挡的读值② 考使用：欧姆表选挡、调零、规范操作等③ 考黑箱：多用电表探测黑箱内的元件临 考 必 做1.某同学设计了如图 1 所示的电路来测定一半导体电阻丝的电阻率。(1)该同学用游标卡尺测量了电阻丝的长度，如图 2 所示，则该电阻丝的长度为________mm；用螺旋测微器测量该电阻丝的直径，如图 3 所示，则该电阻丝的直径为________mm。(2)连接实物电路时，为了保证电路的安全，开关闭合前，滑动变阻器的滑动触头 P 应置于最________(填“左”或“右”)端。(3)闭合开关后发现电压表无示数，该同学将开关断开后，用一个多用电表代替电压表来测电阻丝两端的电压，则该多用电表的红表笔应与金属丝的________(填“a”或“b”)点相连接。检查电路连接无误后，将开关闭合，结果无论如何调节滑动变阻器的滑动触头，多用电表始终没有示数，为了分析电路的故障，该同学将多用电表接在图 1 中的 a、c 两点间，多用电表仍然没有示数，当将多用电表接在图 1 中的 c、d 两点间时，多用电表有示数，且指针的偏转情况如图4 所示，则该多用电表的读数为________，由以上操作可确定该电路中出现的故障为______________________________________________________________。解析 (1)游标卡尺的读数为 (50＋0.05×3)mm＝50.15 mm，螺旋测微器的读数为 (4.5＋0.01×20.0)mm＝4.700 mm。(2)闭合开关前，应将滑动变阻器的滑动触头 P 置于最左端。(3)电流应从多用电表的红表笔流入，则红表笔应接电源的正极，即接在 a 点。从题图 4 中可得读数为1.80 V，表笔接在 a、b 两点和 a、c 两点时多用电表的指针不偏转，改接 c、d 两点时，指针偏转，可判断 c、d 间电路断路。答案 (1...
