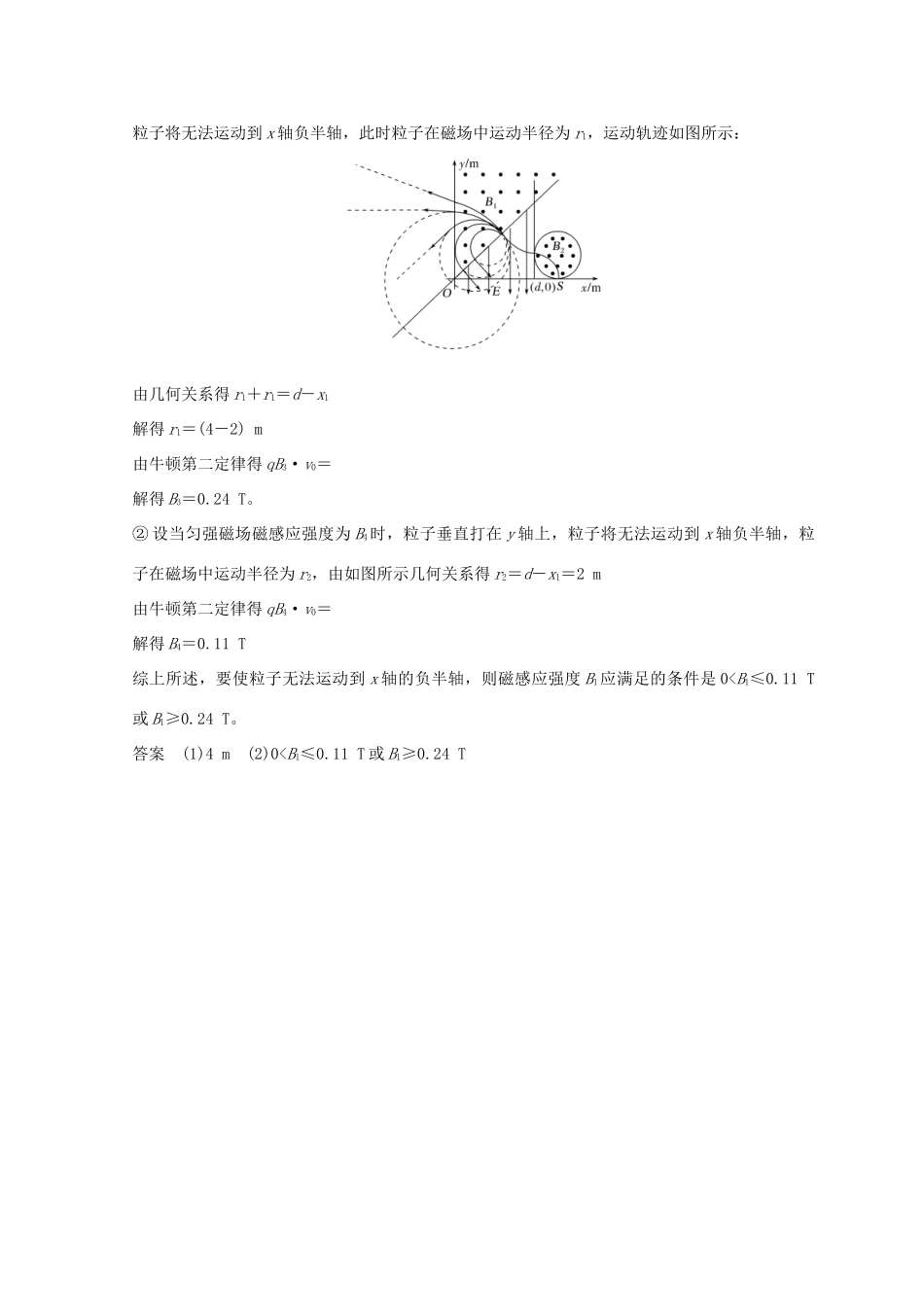

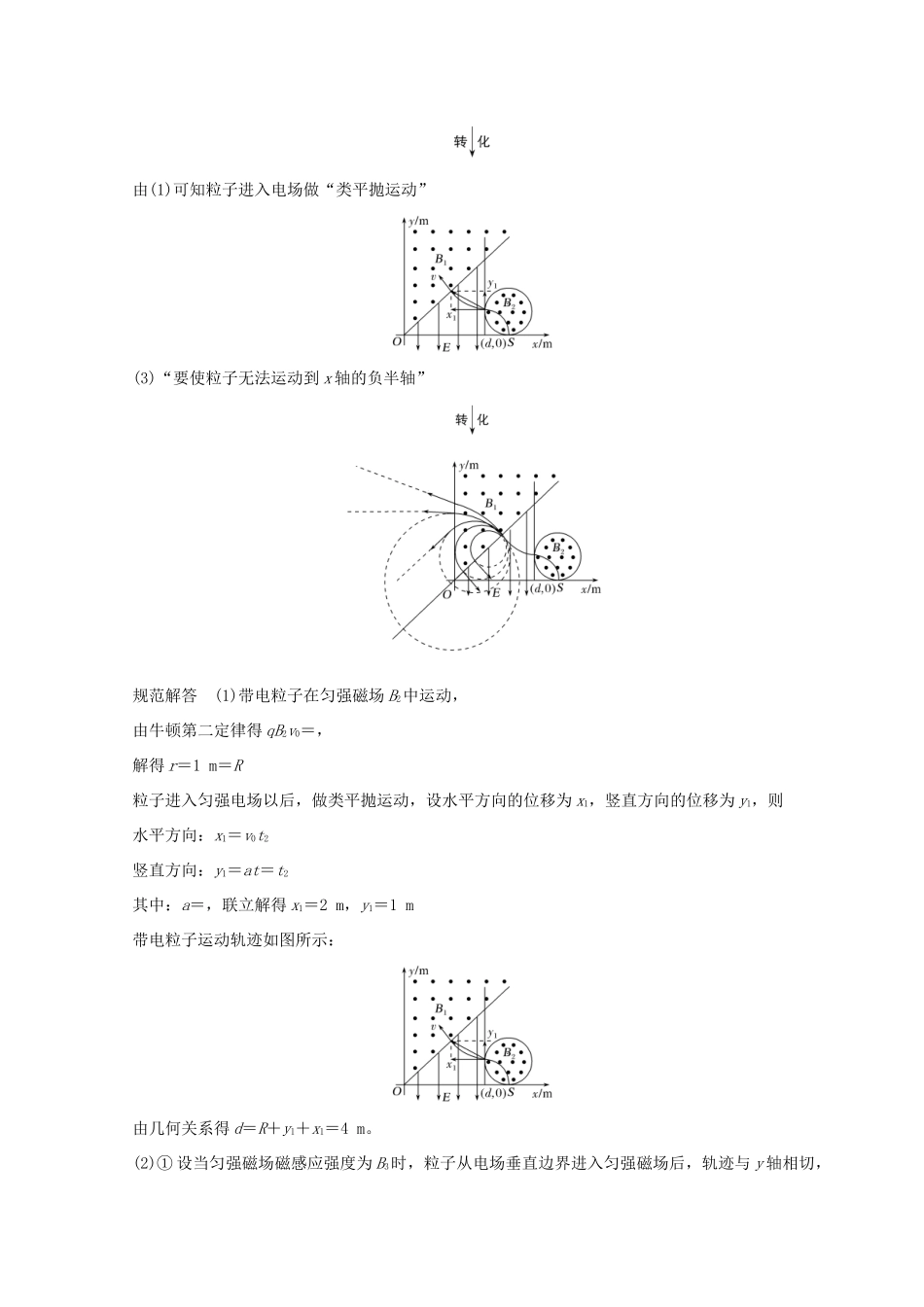

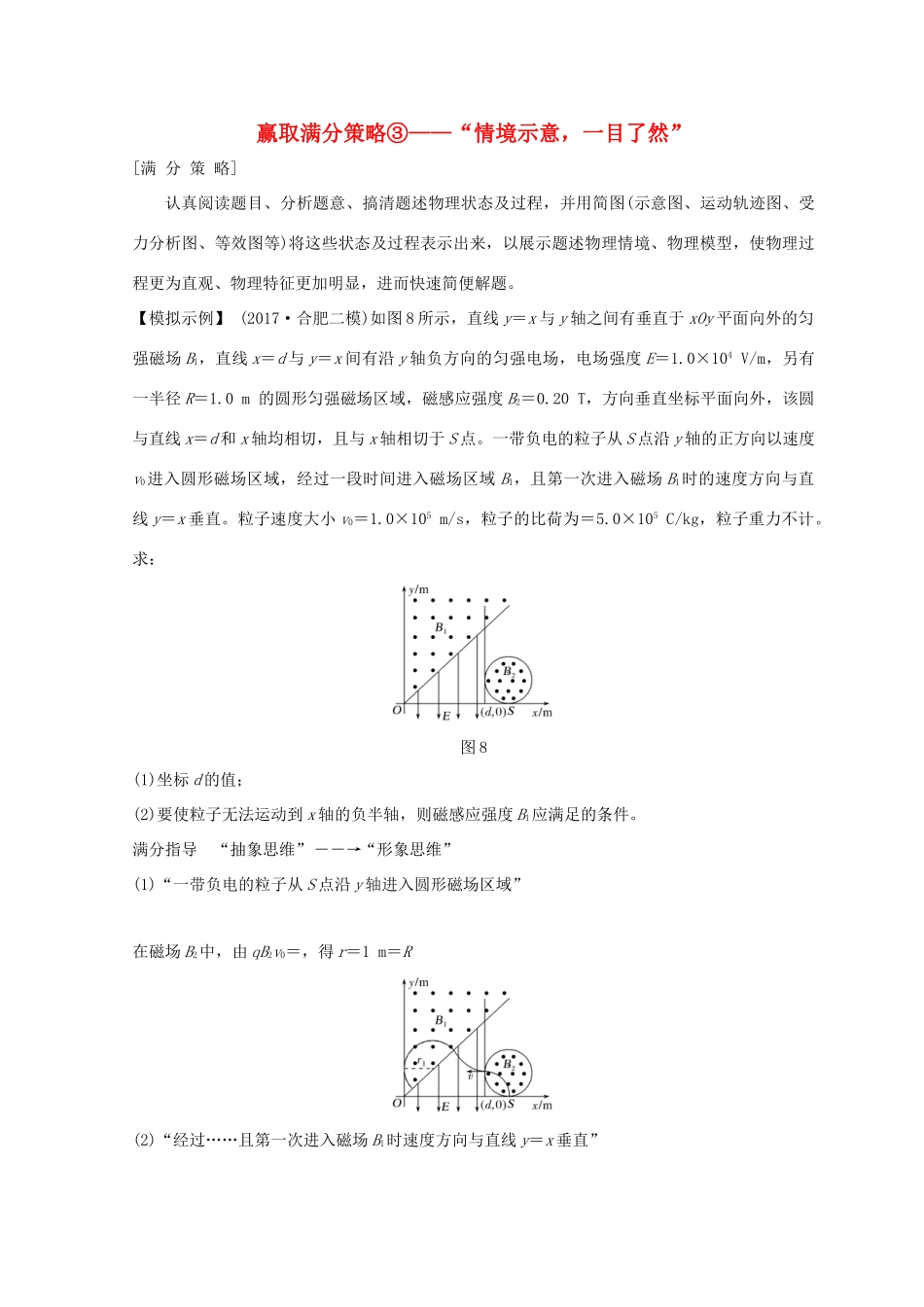

赢取满分策略③——“情境示意，一目了然”[满 分 策 略]认真阅读题目、分析题意、搞清题述物理状态及过程，并用简图(示意图、运动轨迹图、受力分析图、等效图等)将这些状态及过程表示出来，以展示题述物理情境、物理模型，使物理过程更为直观、物理特征更加明显，进而快速简便解题。【模拟示例】 (2017·合肥二模)如图 8 所示，直线 y＝x 与 y 轴之间有垂直于 xOy 平面向外的匀强磁场 B1，直线 x＝d 与 y＝x 间有沿 y 轴负方向的匀强电场，电场强度 E＝1.0×104 V/m，另有一半径 R＝1.0 m 的圆形匀强磁场区域，磁感应强度 B2＝0.20 T，方向垂直坐标平面向外，该圆与直线 x＝d 和 x 轴均相切，且与 x 轴相切于 S 点。一带负电的粒子从 S 点沿 y 轴的正方向以速度v0进入圆形磁场区域，经过一段时间进入磁场区域 B1，且第一次进入磁场 B1时的速度方向与直线 y＝x 垂直。粒子速度大小 v0＝1.0×105 m/s，粒子的比荷为＝5.0×105 C/kg，粒子重力不计。求：图 8(1)坐标 d 的值；(2)要使粒子无法运动到 x 轴的负半轴，则磁感应强度 B1应满足的条件。满分指导 “抽象思维”――→“形象思维”(1)“一带负电的粒子从 S 点沿 y 轴进入圆形磁场区域”在磁场 B2中，由 qB2v0＝，得 r＝1 m＝R(2)“经过……且第一次进入磁场 B1时速度方向与直线 y＝x 垂直”由(1)可知粒子进入电场做“类平抛运动”(3)“要使粒子无法运动到 x 轴的负半轴”规范解答 (1)带电粒子在匀强磁场 B2中运动，由牛顿第二定律得 qB2v0＝，解得 r＝1 m＝R粒子进入匀强电场以后，做类平抛运动，设水平方向的位移为 x1，竖直方向的位移为 y1，则水平方向：x1＝v0t2竖直方向：y1＝at＝t2其中：a＝，联立解得 x1＝2 m，y1＝1 m带电粒子运动轨迹如图所示：由几何关系得 d＝R＋y1＋x1＝4 m。(2)① 设当匀强磁场磁感应强度为 B3时，粒子从电场垂直边界进入匀强磁场后，轨迹与 y 轴相切，粒子将无法运动到 x 轴负半轴，此时粒子在磁场中运动半径为 r1，运动轨迹如图所示：由几何关系得 r1＋r1＝d－x1解得 r1＝(4－2) m由牛顿第二定律得 qB3·v0＝解得 B3＝0.24 T。② 设当匀强磁场磁感应强度为 B4时，粒子垂直打在 y 轴上，粒子将无法运动到 x 轴负半轴，粒子在磁场中运动半径为 r2，由如图所示几何关系得 r2＝d－x1＝2 m由牛顿第二定律得 qB4·v0＝解得 B4＝0.11 T综上所述，要使粒子无法...
