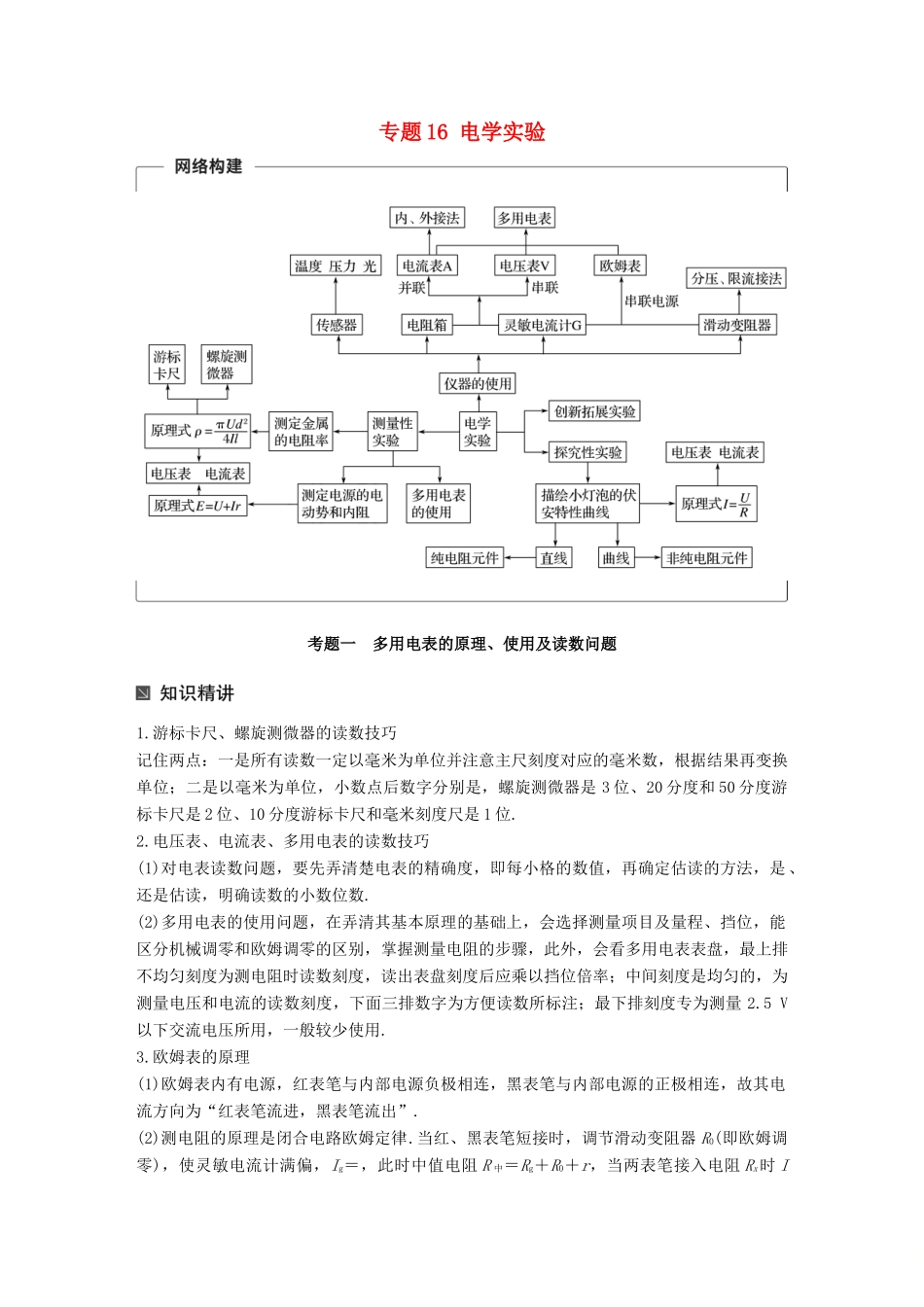

专题 16 电学实验考题一 多用电表的原理、使用及读数问题1.游标卡尺、螺旋测微器的读数技巧记住两点：一是所有读数一定以毫米为单位并注意主尺刻度对应的毫米数，根据结果再变换单位；二是以毫米为单位，小数点后数字分别是，螺旋测微器是 3 位、20 分度和 50 分度游标卡尺是 2 位、10 分度游标卡尺和毫米刻度尺是 1 位.2.电压表、电流表、多用电表的读数技巧(1)对电表读数问题，要先弄清楚电表的精确度，即每小格的数值，再确定估读的方法，是 、还是估读，明确读数的小数位数.(2)多用电表的使用问题，在弄清其基本原理的基础上，会选择测量项目及量程、挡位，能区分机械调零和欧姆调零的区别，掌握测量电阻的步骤，此外，会看多用电表表盘，最上排不均匀刻度为测电阻时读数刻度，读出表盘刻度后应乘以挡位倍率；中间刻度是均匀的，为测量电压和电流的读数刻度，下面三排数字为方便读数所标注；最下排刻度专为测量 2.5 V以下交流电压所用，一般较少使用.3.欧姆表的原理(1)欧姆表内有电源，红表笔与内部电源负极相连，黑表笔与内部电源的正极相连，故其电流方向为“红表笔流进，黑表笔流出”.(2)测电阻的原理是闭合电路欧姆定律.当红、黑表笔短接时，调节滑动变阻器 R0(即欧姆调零)，使灵敏电流计满偏，Ig＝，此时中值电阻 R 中＝Rg＋R0＋r，当两表笔接入电阻 Rx时 I＝，电阻 Rx与电路中的电流相对应，但不是线性关系，故欧姆表刻度不均匀.4.欧姆表使用六注意(1)选挡接着调零；(2)换挡重新调零；(3)待测电阻与电路、电源要断开；(4)尽量使指针指在表盘中间位置附近；(5)读数之后要乘以倍率得阻值；(6)用完后，选择开关要置于“OFF”挡或交流电压最高挡.例 1 (1)指针式多用电表是实验室中常用的测量仪器，请完成下列问题：图 1在使用多用电表测量时，指针的位置如图 1 甲所示，若选择开关拨至“×1”挡，则测量的结果为________ Ω；若选择开关拨至“50 mA”挡，则测量结果为________ mA.(2)多用电表测未知电阻阻值的电路如图乙所示，电池的电动势为 E、内阻为 r，R0为调零电阻，Rg为表头内阻，电路中电流 I 与待测电阻的阻值 Rx关系图象如图丙所示，则该图象的函数关系式为__________________；(3)下列根据图丙中 I－Rx图线作出的解释或判断中正确的是________.A.因为函数图线是非线性变化的，所以欧姆表的示数左小右大B.欧姆表调零的实质是通过调节 R0使 Rx＝0 时电路中的电流 I＝IgC.Rx越小，相同的电阻...
