流动闪光灯本科学位论文

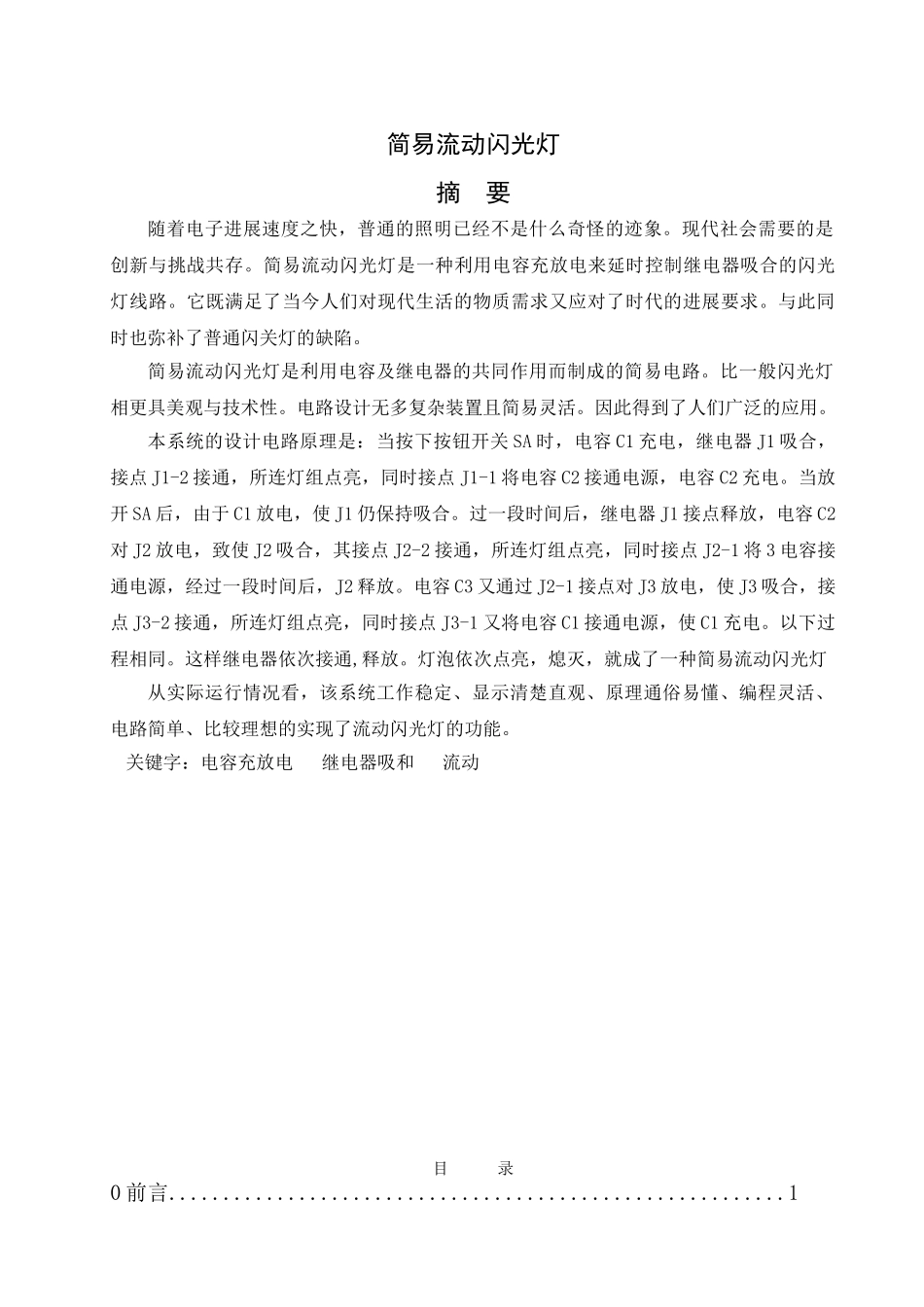

简易流动闪光灯 摘 要随着电子进展速度之快，普通的照明已经不是什么奇怪的迹象。现代社会需要的是创新与挑战共存。简易流动闪光灯是一种利用电容充放电来延时控制继电器吸合的闪光灯线路。它既满足了当今人们对现代生活的物质需求又应对了时代的进展要求。与此同时也弥补了普通闪关灯的缺陷。简易流动闪光灯是利用电容及继电器的共同作用而制成的简易电路。比一般闪光灯相更具美观与技术性。电路设计无多复杂装置且简易灵活。因此得到了人们广泛的应用。本系统的设计电路原理是：当按下按钮开关 SA 时，电容 C1 充电，继电器 J1 吸合，接点 J1-2 接通，所连灯组点亮，同时接点 J1-1 将电容 C2 接通电源，电容 C2 充电。当放开 SA 后，由于 C1 放电，使 J1 仍保持吸合。过一段时间后，继电器 J1 接点释放，电容 C2对 J2 放电，致使 J2 吸合，其接点 J2-2 接通，所连灯组点亮，同时接点 J2-1 将 3 电容接通电源，经过一段时间后，J2 释放。电容 C3 又通过 J2-1 接点对 J3 放电，使 J3 吸合，接点 J3-2 接通，所连灯组点亮，同时接点 J3-1 又将电容 C1 接通电源，使 C1 充电。以下过程相同。这样继电器依次接通,释放。灯泡依次点亮，熄灭，就成了一种简易流动闪光灯从实际运行情况看，该系统工作稳定、显示清楚直观、原理通俗易懂、编程灵活、电路简单、比较理想的实现了流动闪光灯的功能。关键字：电容充放电 继电器吸和 流动目 录0 前言.........................................................11 基本元器件...................................................21.1 变压器...........................................................21.2 桥式整流电路.....................................................21.3 继电器...........................................................51.3.1 不同继电器的工作原理和特性..........................................51.3.2 继电器主要产品技术参数及测试........................................61.3.3 继电器的电符号和触点形式........................................... 61.3.4 继电器的选用........................................................71.4 电解电容........................................................102 简易流动闪光灯的工作原理及电路图设计........................112.1 简易流动闪...
