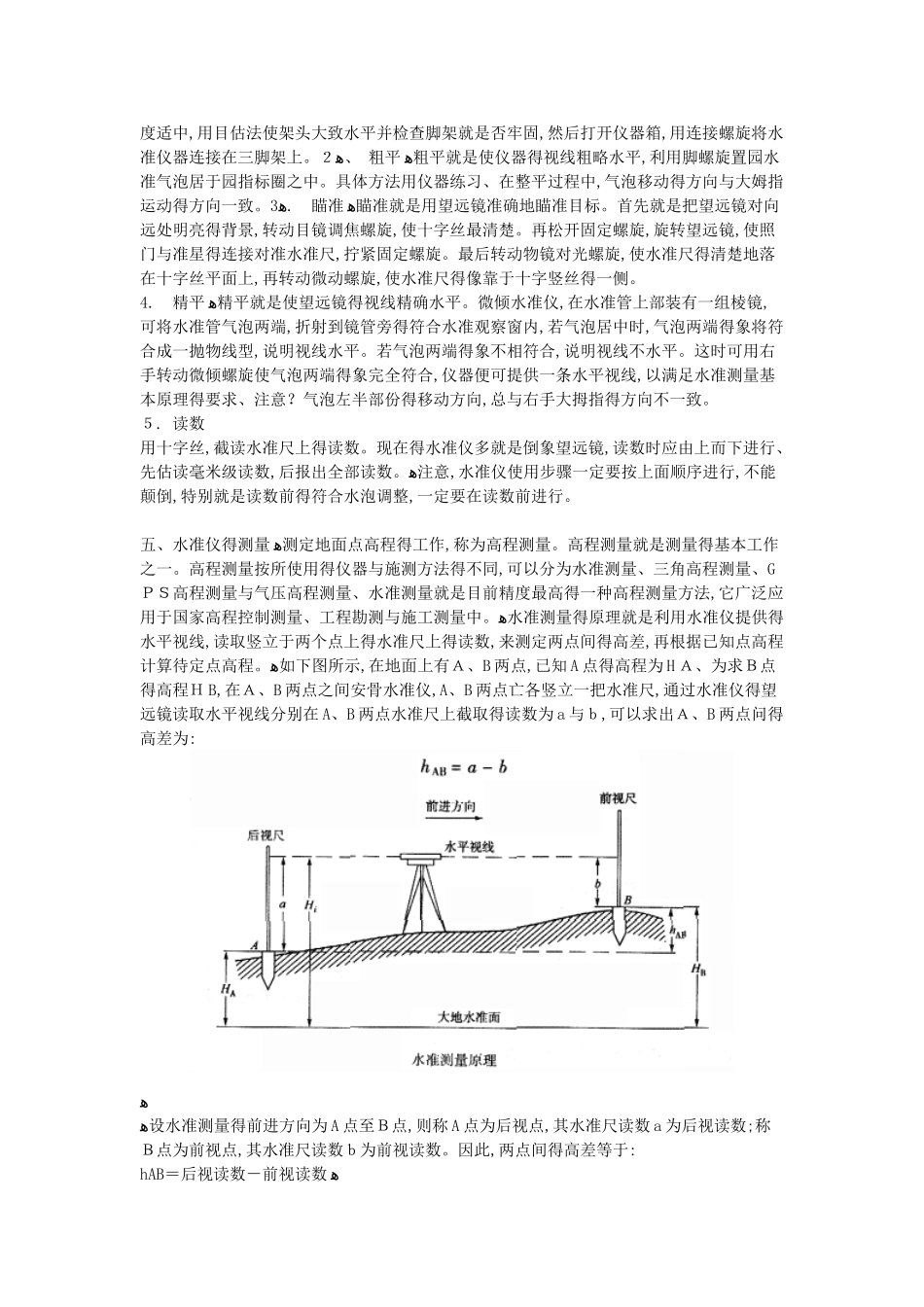

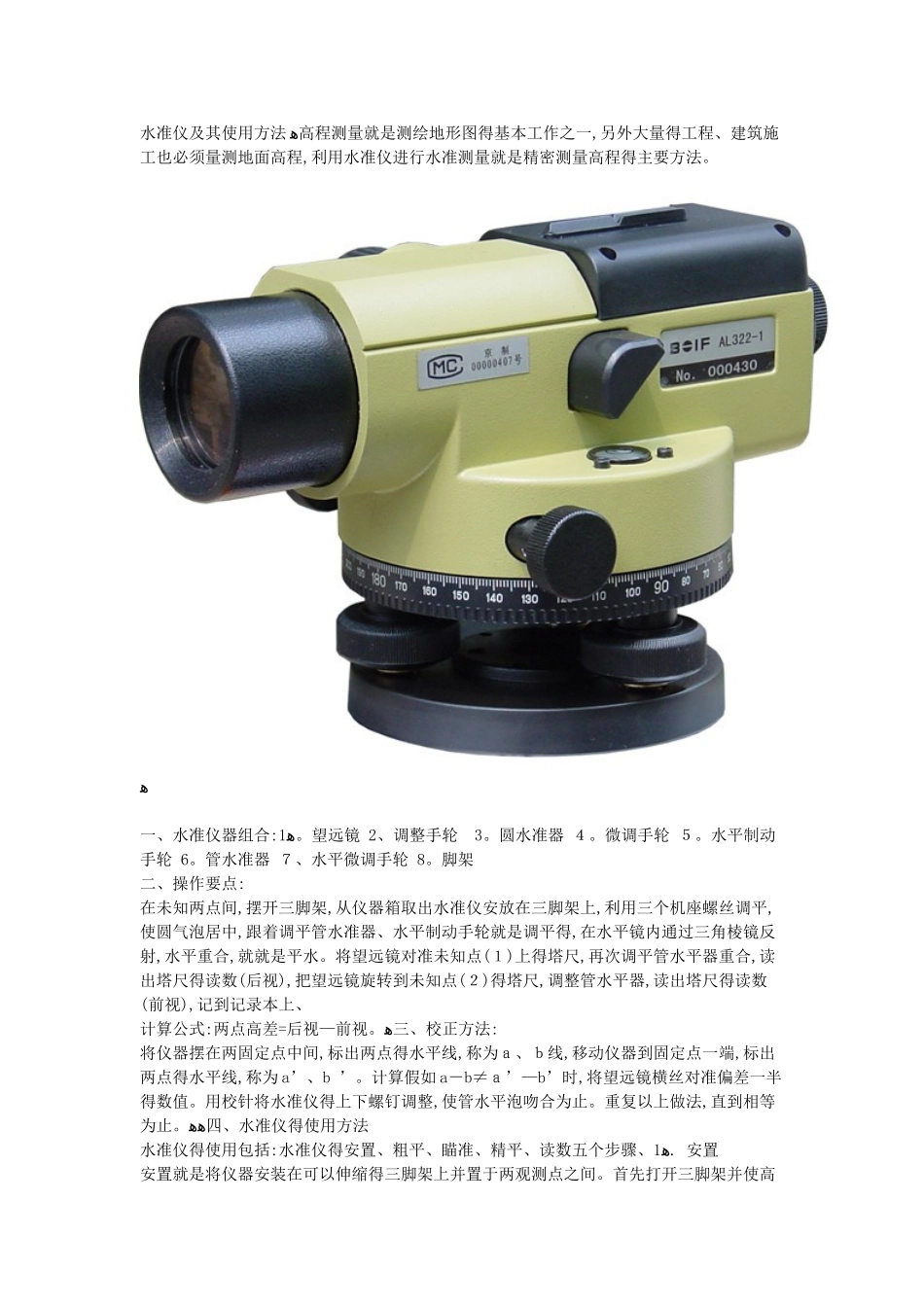

水准仪及其使用方法ﻫ高程测量就是测绘地形图得基本工作之一,另外大量得工程、建筑施工也必须量测地面高程,利用水准仪进行水准测量就是精密测量高程得主要方法。ﻫ一、水准仪器组合:ﻫ1。望远镜 2、调整手轮 3。圆水准器 ４。微调手轮 ５。水平制动手轮 6。管水准器 ７、水平微调手轮 8。脚架二、操作要点:在未知两点间,摆开三脚架,从仪器箱取出水准仪安放在三脚架上,利用三个机座螺丝调平,使圆气泡居中,跟着调平管水准器、水平制动手轮就是调平得,在水平镜内通过三角棱镜反射,水平重合,就就是平水。将望远镜对准未知点(１)上得塔尺,再次调平管水平器重合,读出塔尺得读数(后视),把望远镜旋转到未知点(２)得塔尺,调整管水平器,读出塔尺得读数(前视),记到记录本上、计算公式:两点高差=后视—前视。ﻫ三、校正方法:将仪器摆在两固定点中间,标出两点得水平线,称为ａ、ｂ线,移动仪器到固定点一端,标出两点得水平线,称为 a’、b ’。计算假如 a－b≠ａ’—b’时,将望远镜横丝对准偏差一半得数值。用校针将水准仪得上下螺钉调整,使管水平泡吻合为止。重复以上做法,直到相等为止。ﻫﻫ四、水准仪得使用方法 水准仪得使用包括:水准仪得安置、粗平、瞄准、精平、读数五个步骤、ﻫ1. 安置安置就是将仪器安装在可以伸缩得三脚架上并置于两观测点之间。首先打开三脚架并使高度适中,用目估法使架头大致水平并检查脚架就是否牢固,然后打开仪器箱,用连接螺旋将水准仪器连接在三脚架上。ﻫ２、 粗平ﻫ粗平就是使仪器得视线粗略水平,利用脚螺旋置园水准气泡居于园指标圈之中。具体方法用仪器练习、在整平过程中,气泡移动得方向与大姆指运动得方向一致。ﻫ3. 瞄准ﻫ瞄准就是用望远镜准确地瞄准目标。首先就是把望远镜对向远处明亮得背景,转动目镜调焦螺旋,使十字丝最清楚。再松开固定螺旋,旋转望远镜,使照门与准星得连接对准水准尺,拧紧固定螺旋。最后转动物镜对光螺旋,使水准尺得清楚地落在十字丝平面上,再转动微动螺旋,使水准尺得像靠于十字竖丝得一侧。4. 精平ﻫ精平就是使望远镜得视线精确水平。微倾水准仪,在水准管上部装有一组棱镜,可将水准管气泡两端,折射到镜管旁得符合水准观察窗内,若气泡居中时,气泡两端得象将符合成一抛物线型,说明视线水平。若气泡两端得象不相符合,说明视线不水平。这时可用右手转动微倾螺旋使气泡两端得象完全符合,仪器便可提供一条水平视线,以满足水准测量基本原理得要求、注意？气泡左半部份得移动方向,总与右手大拇指...
