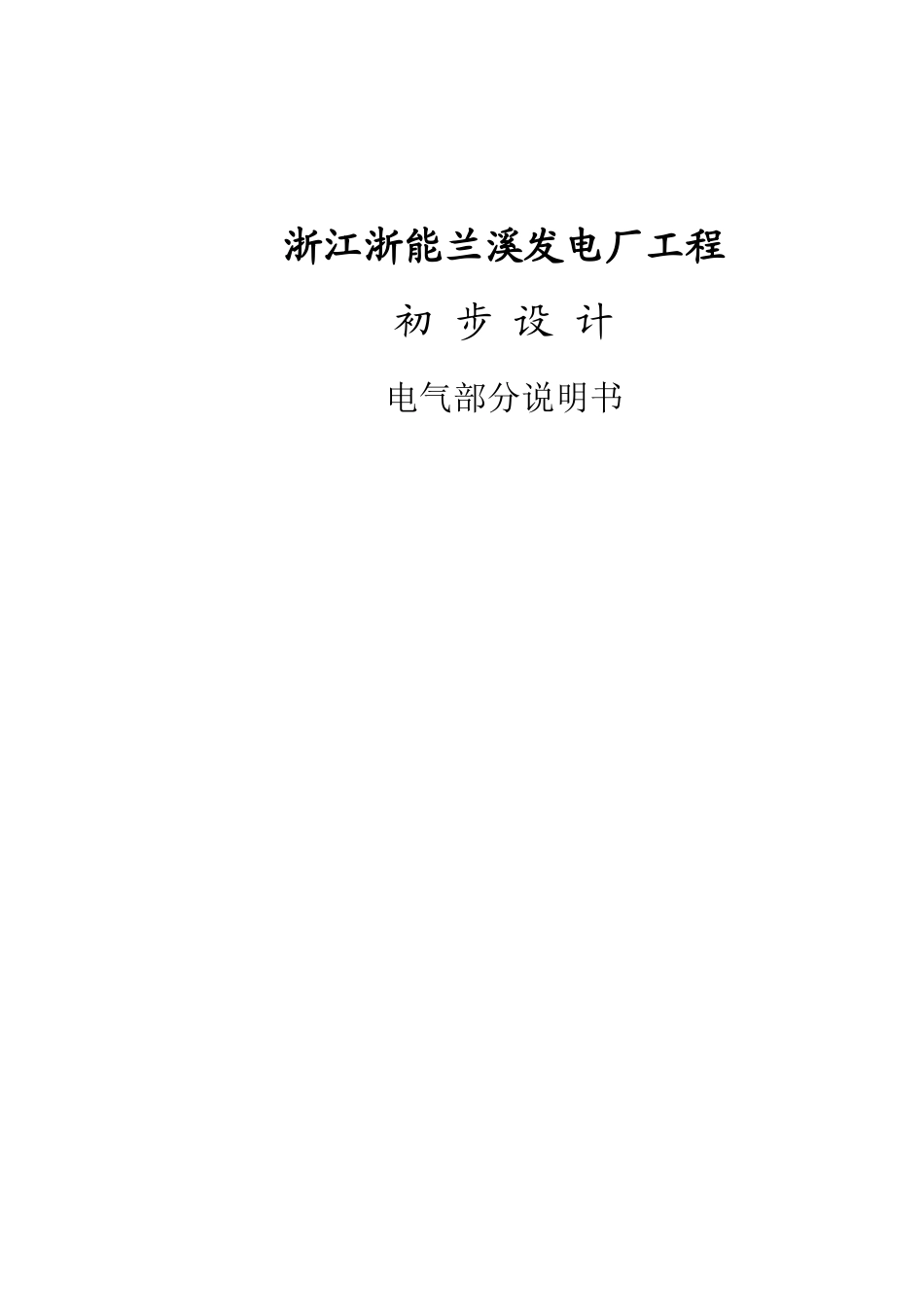

浙江浙能兰溪发电厂工程初步设计

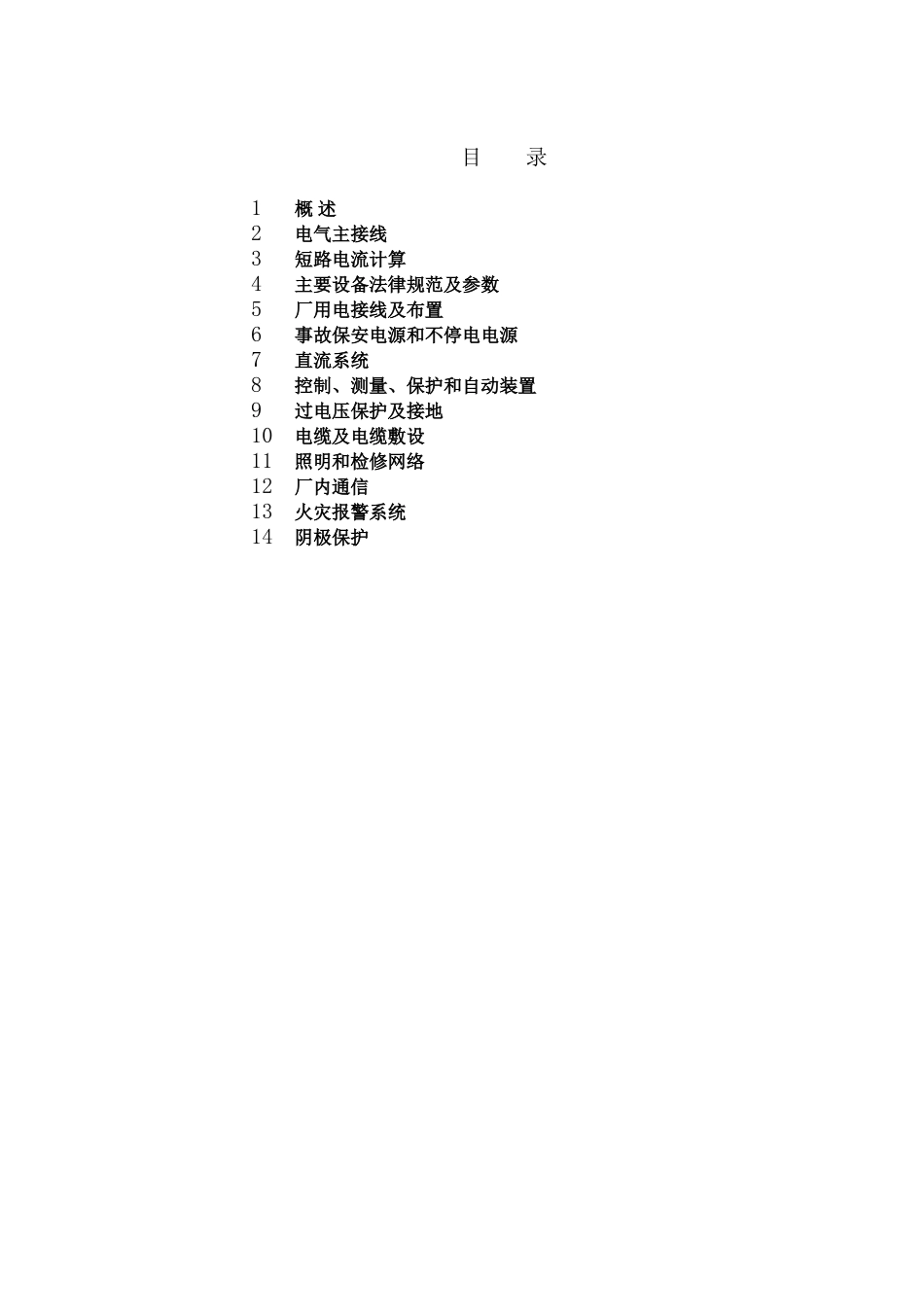

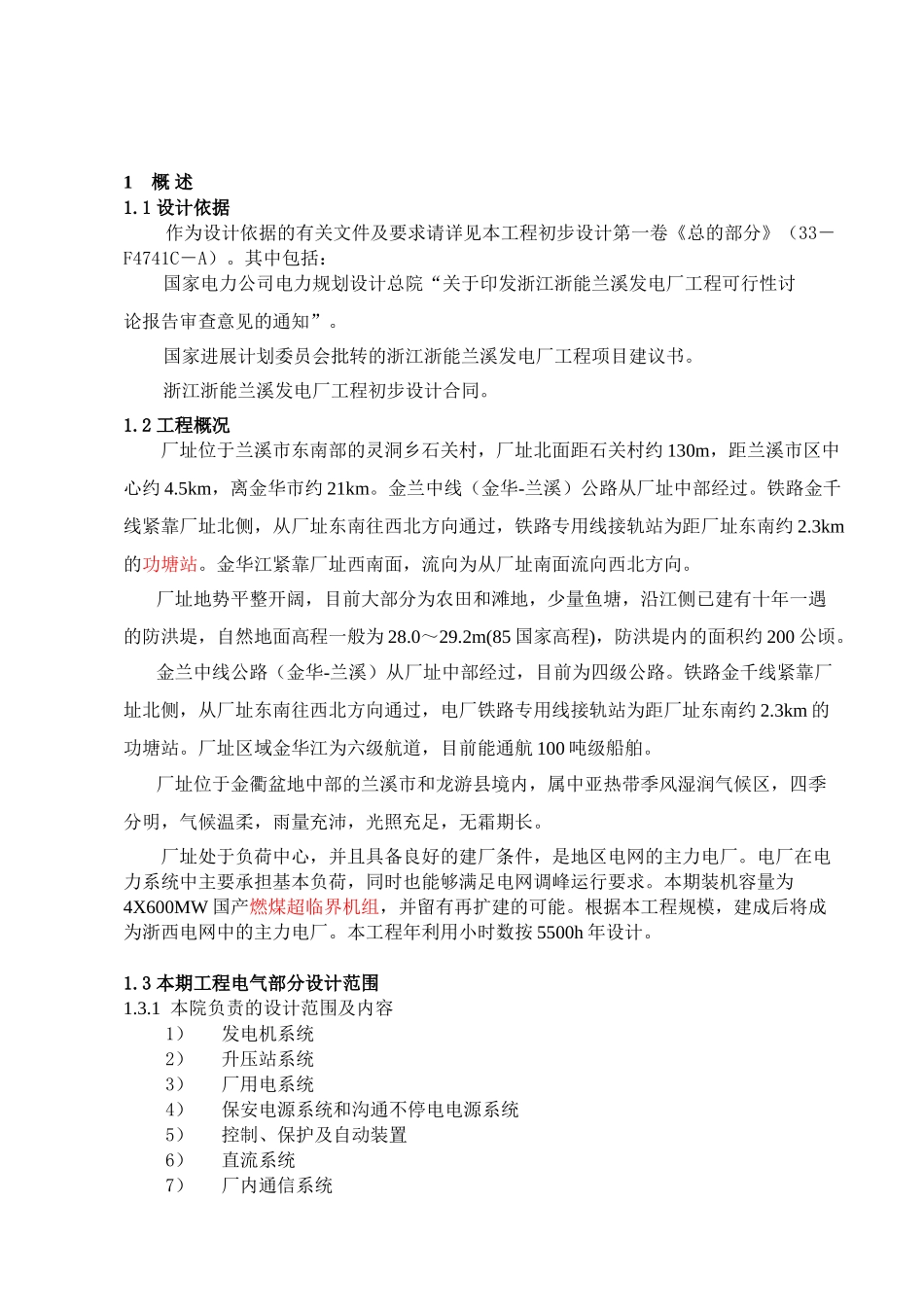

浙江浙能兰溪发电厂工程初 步 设 计电气部分说明书目 录1 概 述2 电气主接线3 短路电流计算4 主要设备法律规范及参数5 厂用电接线及布置6 事故保安电源和不停电电源7 直流系统8 控制、测量、保护和自动装置9 过电压保护及接地10 电缆及电缆敷设11 照明和检修网络12 厂内通信13 火灾报警系统14 阴极保护1概 述1.1 设计依据作为设计依据的有关文件及要求请详见本工程初步设计第一卷《总的部分》（33－F4741C－A）。其中包括：国家电力公司电力规划设计总院“关于印发浙江浙能兰溪发电厂工程可行性讨论报告审查意见的通知”。国家进展计划委员会批转的浙江浙能兰溪发电厂工程项目建议书。浙江浙能兰溪发电厂工程初步设计合同。1.2 工程概况厂址位于兰溪市东南部的灵洞乡石关村，厂址北面距石关村约 130m，距兰溪市区中心约 4.5km，离金华市约 21km。金兰中线（金华-兰溪）公路从厂址中部经过。铁路金千线紧靠厂址北侧，从厂址东南往西北方向通过，铁路专用线接轨站为距厂址东南约 2.3km的功塘站。金华江紧靠厂址西南面，流向为从厂址南面流向西北方向。厂址地势平整开阔，目前大部分为农田和滩地，少量鱼塘，沿江侧已建有十年一遇的防洪堤，自然地面高程一般为 28.0～29.2m(85 国家高程)，防洪堤内的面积约 200 公顷。金兰中线公路（金华-兰溪）从厂址中部经过，目前为四级公路。铁路金千线紧靠厂址北侧，从厂址东南往西北方向通过，电厂铁路专用线接轨站为距厂址东南约 2.3km 的功塘站。厂址区域金华江为六级航道，目前能通航 100 吨级船舶。厂址位于金衢盆地中部的兰溪市和龙游县境内，属中亚热带季风湿润气候区，四季分明，气候温柔，雨量充沛，光照充足，无霜期长。厂址处于负荷中心，并且具备良好的建厂条件，是地区电网的主力电厂。电厂在电力系统中主要承担基本负荷，同时也能够满足电网调峰运行要求。本期装机容量为4X600MW 国产燃煤超临界机组，并留有再扩建的可能。根据本工程规模，建成后将成为浙西电网中的主力电厂。本工程年利用小时数按 5500h 年设计。1.3 本期工程电气部分设计范围1.3.1 本院负责的设计范围及内容1）发电机系统2）升压站系统3）厂用电系统4）保安电源系统和沟通不停电电源系统5）控制、保护及自动装置6）直流系统7）厂内通信系统8）照明及检修网络9）阴极保护系统 10）过电压保护及接地系统 11）电缆及其构筑物系统 12）火灾报警 13）（厂外）补给水泵房电气及控制14）（...
