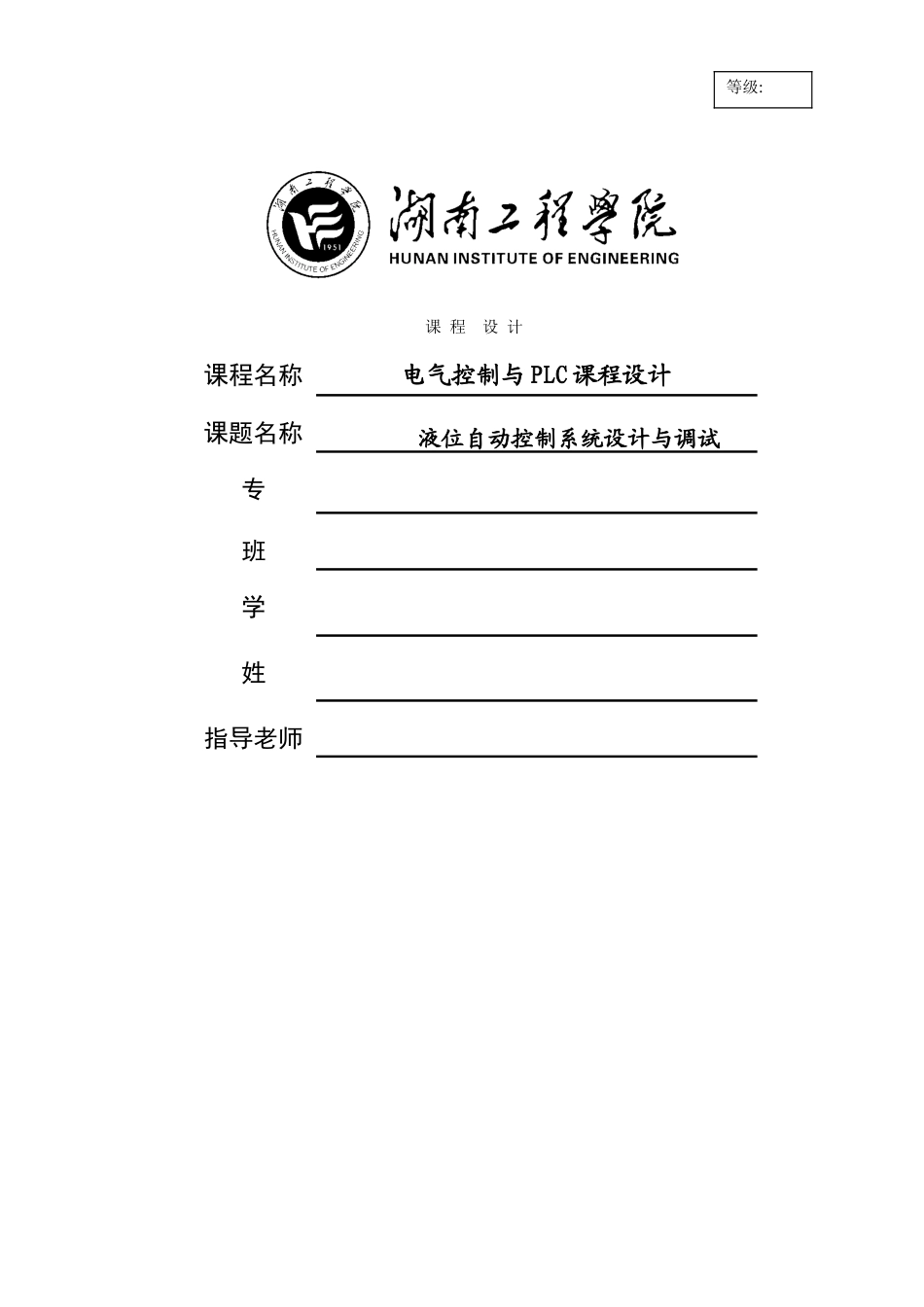

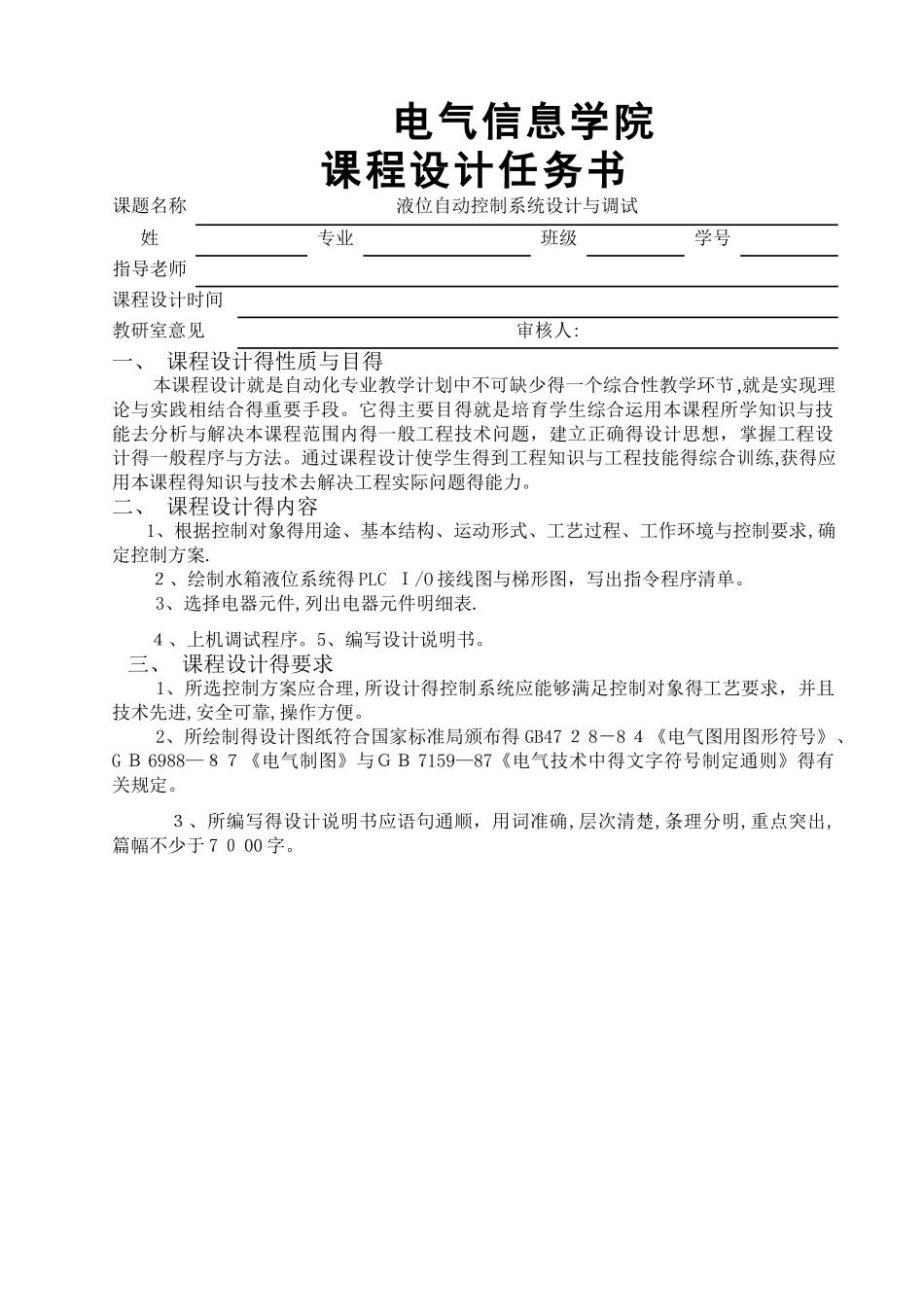

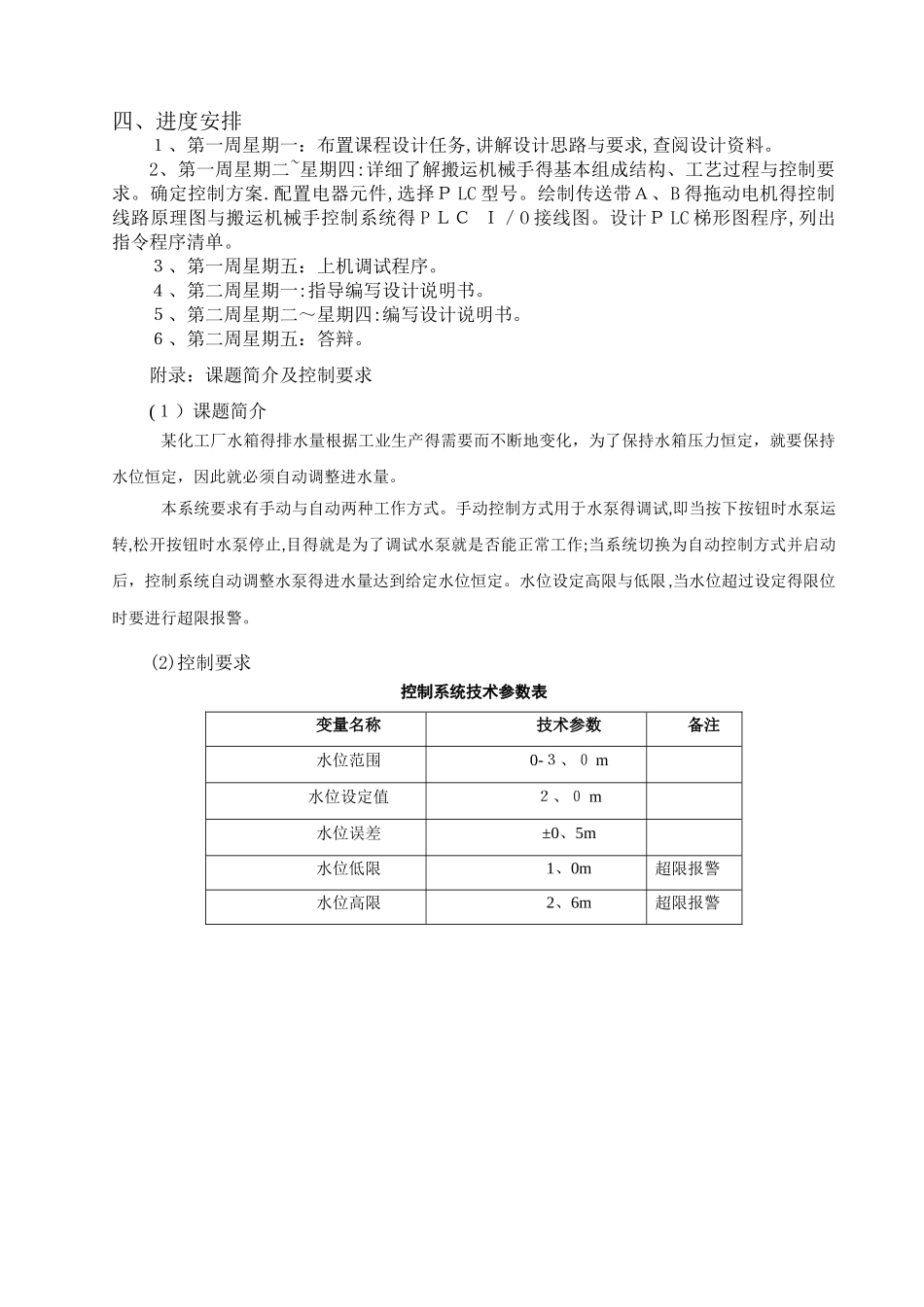

课 程 设 计课程名称电气控制与 PLC 课程设计课题名称 液位自动控制系统设计与调试专 班 学 号姓 名指导老师等级: 电气信息学院课程设计任务书课题名称液位自动控制系统设计与调试姓 名专业班级学号指导老师课程设计时间教研室意见 审核人:一、 课程设计得性质与目得 本课程设计就是自动化专业教学计划中不可缺少得一个综合性教学环节 ,就是实现理论与实践相结合得重要手段。它得主要目得就是培育学生综合运用本课程所学知识与技能去分析与解决本课程范围内得一般工程技术问题，建立正确得设计思想，掌握工程设计得一般程序与方法。通过课程设计使学生得到工程知识与工程技能得综合训练,获得应用本课程得知识与技术去解决工程实际问题得能力。二、 课程设计得内容 1、根据控制对象得用途、基本结构、运动形式、工艺过程、工作环境与控制要求,确定控制方案.２、绘制水箱液位系统得 PLC Ｉ/O 接线图与梯形图，写出指令程序清单。 3、选择电器元件,列出电器元件明细表.４、上机调试程序。5、编写设计说明书。三、 课程设计得要求 1、所选控制方案应合理,所设计得控制系统应能够满足控制对象得工艺要求，并且技术先进,安全可靠,操作方便。 2、所绘制得设计图纸符合国家标准局颁布得 GB47 ２ 8－8 ４《电气图用图形符号》、G Ｂ 6988—８７《电气制图》与ＧＢ 7159—87《电气技术中得文字符号制定通则》得有关规定。 ３、所编写得设计说明书应语句通顺，用词准确,层次清楚,条理分明,重点突出,篇幅不少于 7 ０ 00 字。四、进度安排１、第一周星期一：布置课程设计任务,讲解设计思路与要求,查阅设计资料。2、第一周星期二~星期四:详细了解搬运机械手得基本组成结构、工艺过程与控制要求。确定控制方案.配置电器元件,选择Ｐ LC 型号。绘制传送带Ａ、B 得拖动电机得控制线路原理图与搬运机械手控制系统得 P ＬＣ Ｉ／O 接线图。设计Ｐ LC 梯形图程序,列出指令程序清单。３、第一周星期五：上机调试程序。４、第二周星期一:指导编写设计说明书。５、第二周星期二～星期四:编写设计说明书。６、第二周星期五：答辩。附录：课题简介及控制要求(１）课题简介某化工厂水箱得排水量根据工业生产得需要而不断地变化，为了保持水箱压力恒定，就要保持水位恒定，因此就必须自动调整进水量。本系统要求有手动与自动两种工作方式。手动控制方式用于水泵得调试,即当按下按钮时水泵运转,松开按钮时水泵停止,目得就是为了调...
