混凝土喷射机说明书

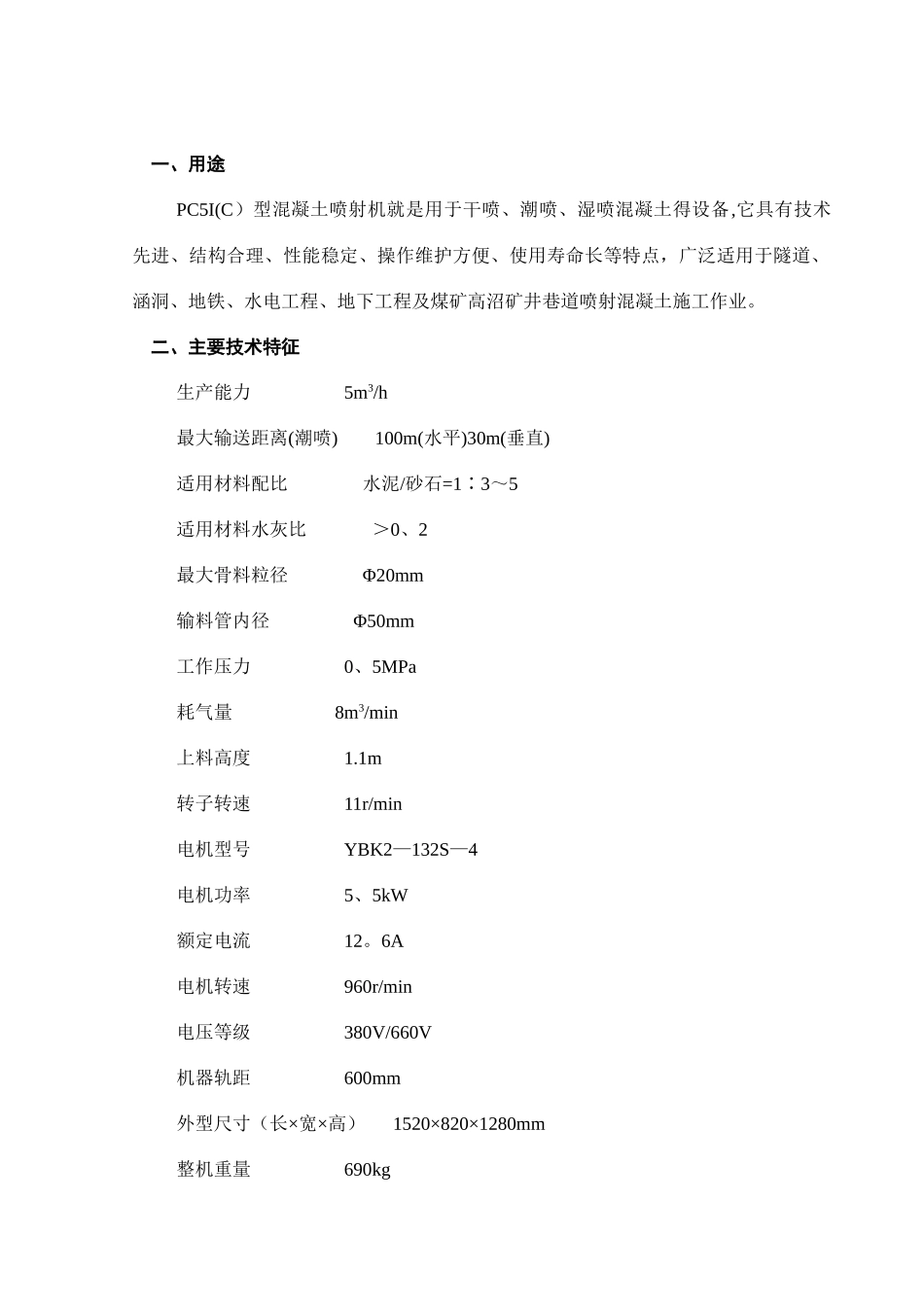

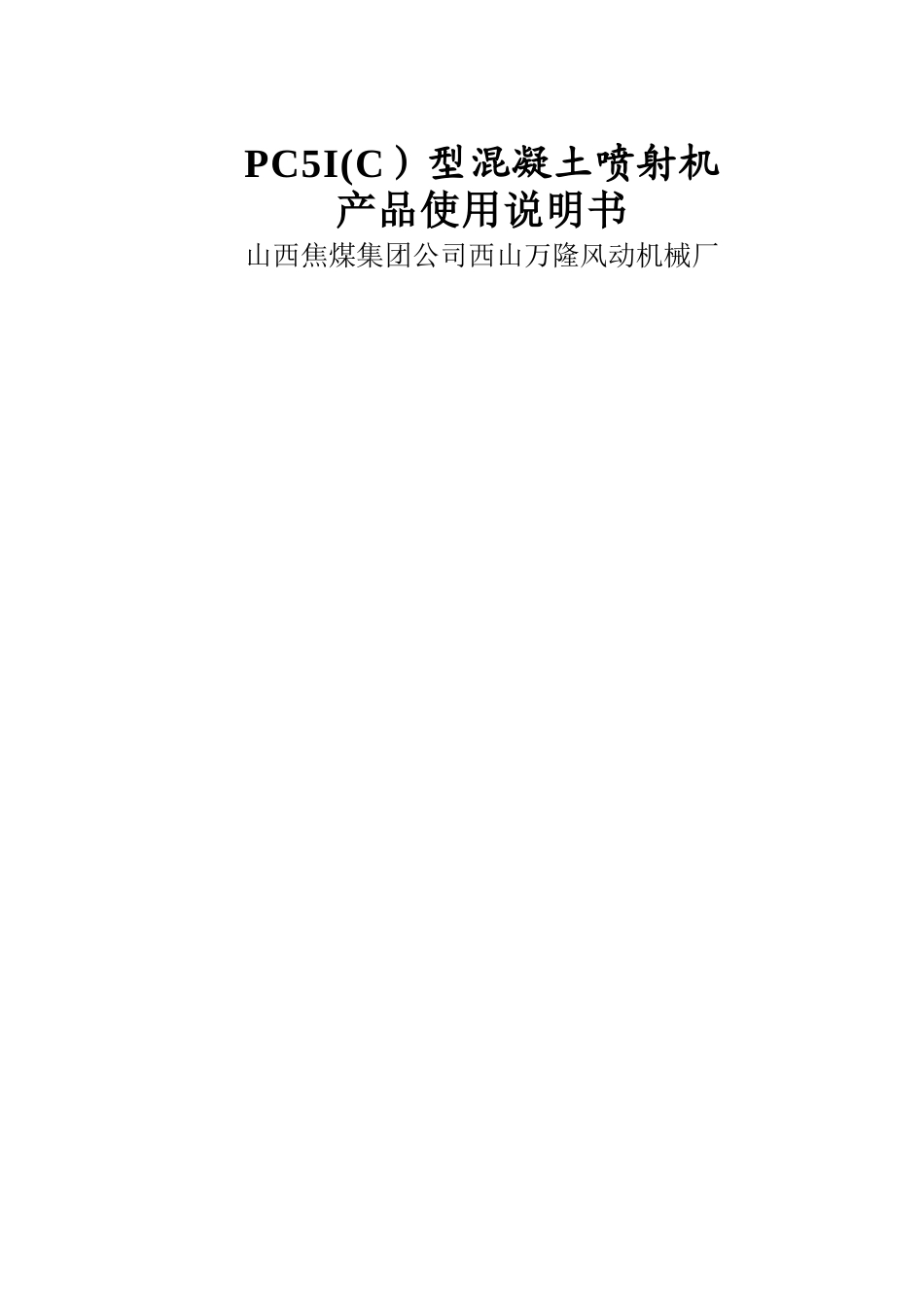

PC5I(C）型混凝土喷射机产品使用说明书山西焦煤集团公司西山万隆风动机械厂目 录一、用途...................................................１二、主要技术特征.................................................1三、型号含义.....................................................2四、机器工作原理及结构...........................................24、1 工作原理....................................................24、2 机器结构....................................................2五、使用与操作...................................................35、1 开机前得准备................................................45、2 喷射作业得操作方法..........................................45、3 停止喷射....................................................4六、机器得故障处理...............................................5七、机器得维护保养...............................................7八、密封板、转子衬板与转子得修复及更换...........................8九、安全注意事项.................................................9十、转子式混凝土喷射机安标受控零部件明细表......................10十一、质量保证..................................................10十二、附录......................................................10 一、用途PC5I(C）型混凝土喷射机就是用于干喷、潮喷、湿喷混凝土得设备,它具有技术先进、结构合理、性能稳定、操作维护方便、使用寿命长等特点，广泛适用于隧道、涵洞、地铁、水电工程、地下工程及煤矿高沼矿井巷道喷射混凝土施工作业。 二、主要技术特征生产能力 5m3/h最大输送距离(潮喷) 100m(水平)30m(垂直)适用材料配比 水泥/砂石=1∶3～5适用材料水灰比 ＞0、2最大骨料粒径 Φ20mm输料管内径 Φ50mm工作压力 0、5MPa耗气量 8m3/min上料高度 1.1m转子转速 11r/min电机型号 YBK2—132S—4电机功率 5、5kW额定电流 12。6A电机转速 960r/min电压等级 380V/660V机器轨距 600mm外型尺寸（长×宽×高） 1520×820×1280mm整机重量 690kg 三、型号含义 P C 5 I (C) 修改序号：（C)第三次修改 补充特征代号:直通腔式 主参数代号:生产能力 5m3/h 第一特征代号:潮式喷射 类型代号:混凝土喷射机 四、机器工作原理及结构 4、1 工...
