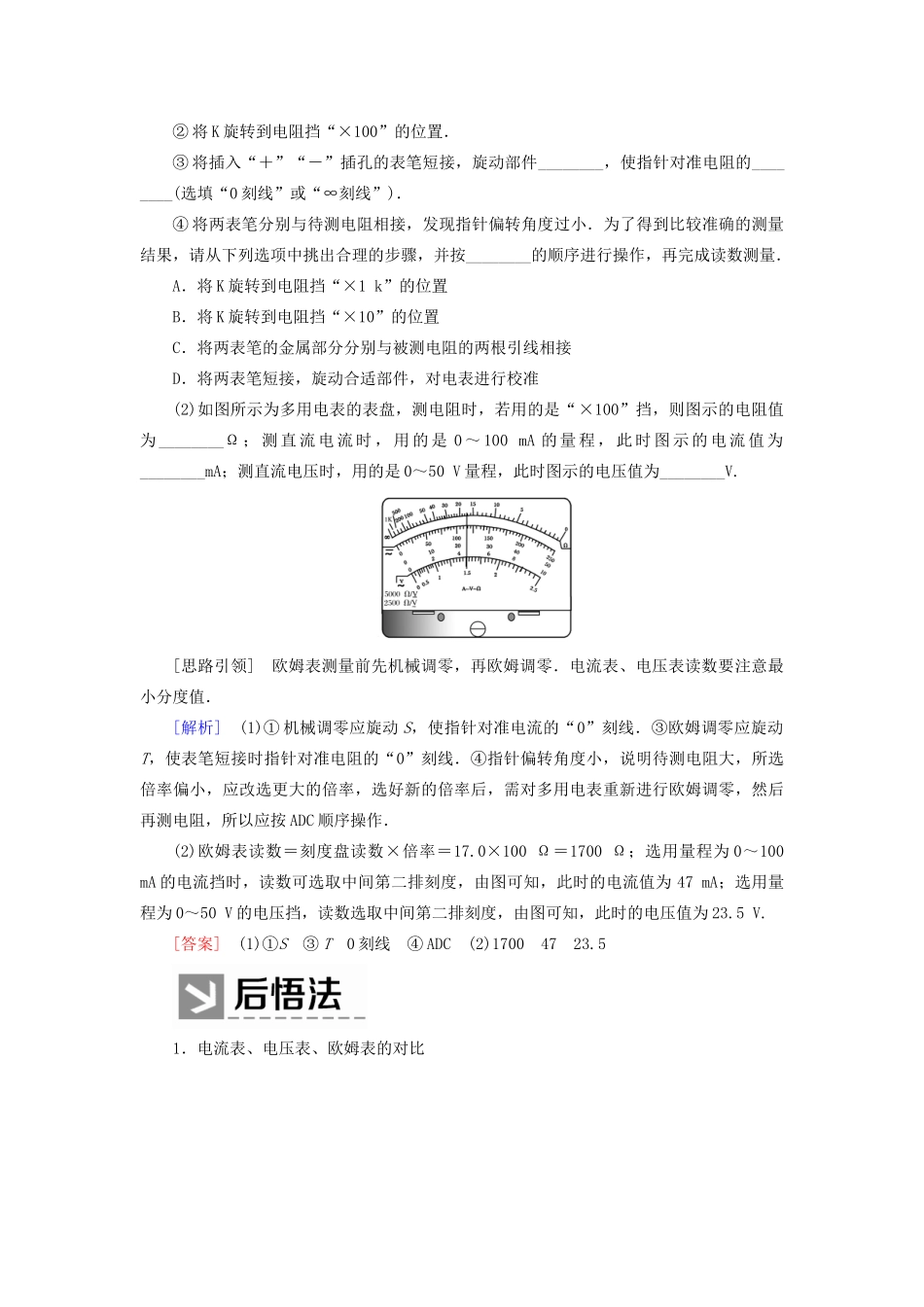

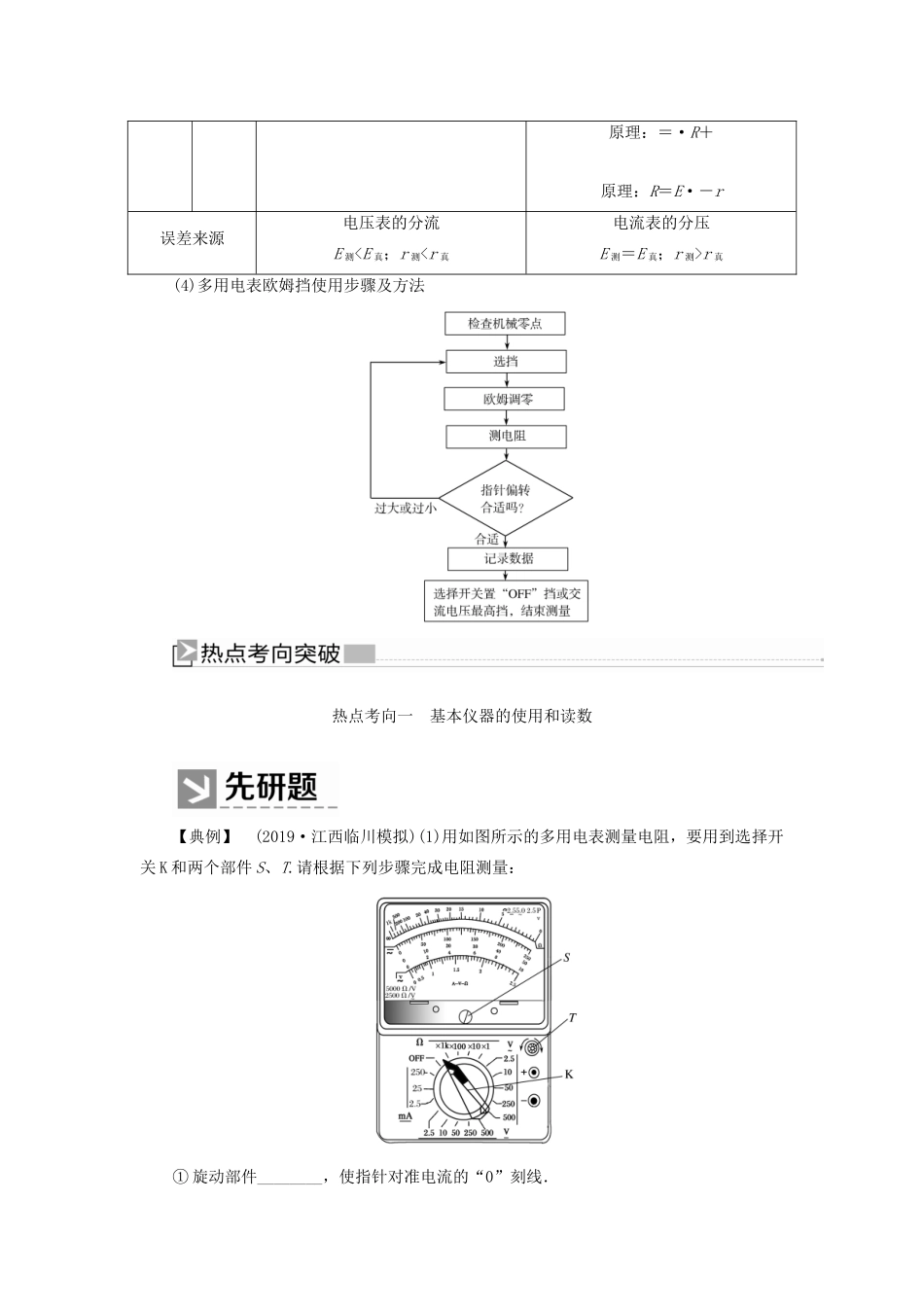

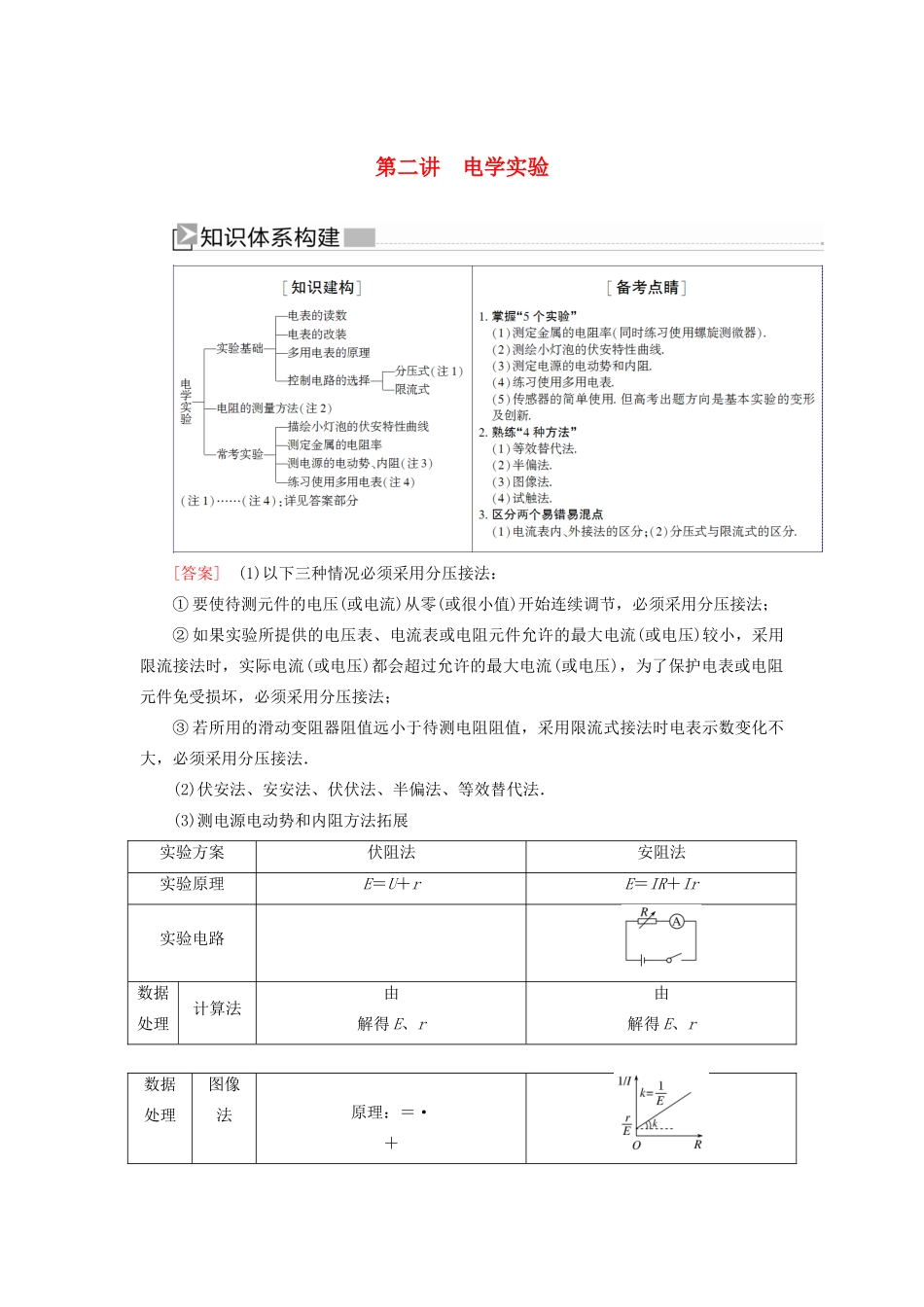

第二讲 电学实验[答案] (1)以下三种情况必须采用分压接法：① 要使待测元件的电压(或电流)从零(或很小值)开始连续调节，必须采用分压接法；② 如果实验所提供的电压表、电流表或电阻元件允许的最大电流(或电压)较小，采用限流接法时，实际电流(或电压)都会超过允许的最大电流(或电压)，为了保护电表或电阻元件免受损坏，必须采用分压接法；③ 若所用的滑动变阻器阻值远小于待测电阻阻值，采用限流式接法时电表示数变化不大，必须采用分压接法．(2)伏安法、安安法、伏伏法、半偏法、等效替代法．(3)测电源电动势和内阻方法拓展实验方案伏阻法安阻法实验原理E＝U＋rE＝IR＋Ir实验电路数据处理计算法由解得 E、r由解得 E、r数据处理图像法原理：＝·＋原理：＝·R＋原理：R＝E·－r误差来源电压表的分流E 测r 真(4)多用电表欧姆挡使用步骤及方法热点考向一 基本仪器的使用和读数【典例】 (2019·江西临川模拟)(1)用如图所示的多用电表测量电阻，要用到选择开关 K 和两个部件 S、T.请根据下列步骤完成电阻测量：① 旋动部件________，使指针对准电流的“0”刻线．② 将 K 旋转到电阻挡“×100”的位置．③ 将插入“＋”“－”插孔的表笔短接，旋动部件________，使指针对准电阻的________(选填“0 刻线”或“∞刻线”)．④ 将两表笔分别与待测电阻相接，发现指针偏转角度过小．为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按________的顺序进行操作，再完成读数测量．A．将 K 旋转到电阻挡“×1 k”的位置B．将 K 旋转到电阻挡“×10”的位置C．将两表笔的金属部分分别与被测电阻的两根引线相接D．将两表笔短接，旋动合适部件，对电表进行校准(2)如图所示为多用电表的表盘，测电阻时，若用的是“×100”挡，则图示的电阻值为 ________Ω ； 测 直 流 电 流 时 ， 用 的 是 0 ～ 100 mA 的 量 程 ， 此 时 图 示 的 电 流 值 为________mA；测直流电压时，用的是 0～50 V 量程，此时图示的电压值为________V.[思路引领] 欧姆表测量前先机械调零，再欧姆调零．电流表、电压表读数要注意最小分度值．[解析] (1)① 机械调零应旋动 S，使指针对准电流的“0”刻线．③欧姆调零应旋动T，使表笔短接时指针对准电阻的“0”刻线．④指针偏转角度小，说明待测电阻大，所选倍率偏小，应改选更大的倍率，选好新的倍率后，需对...
