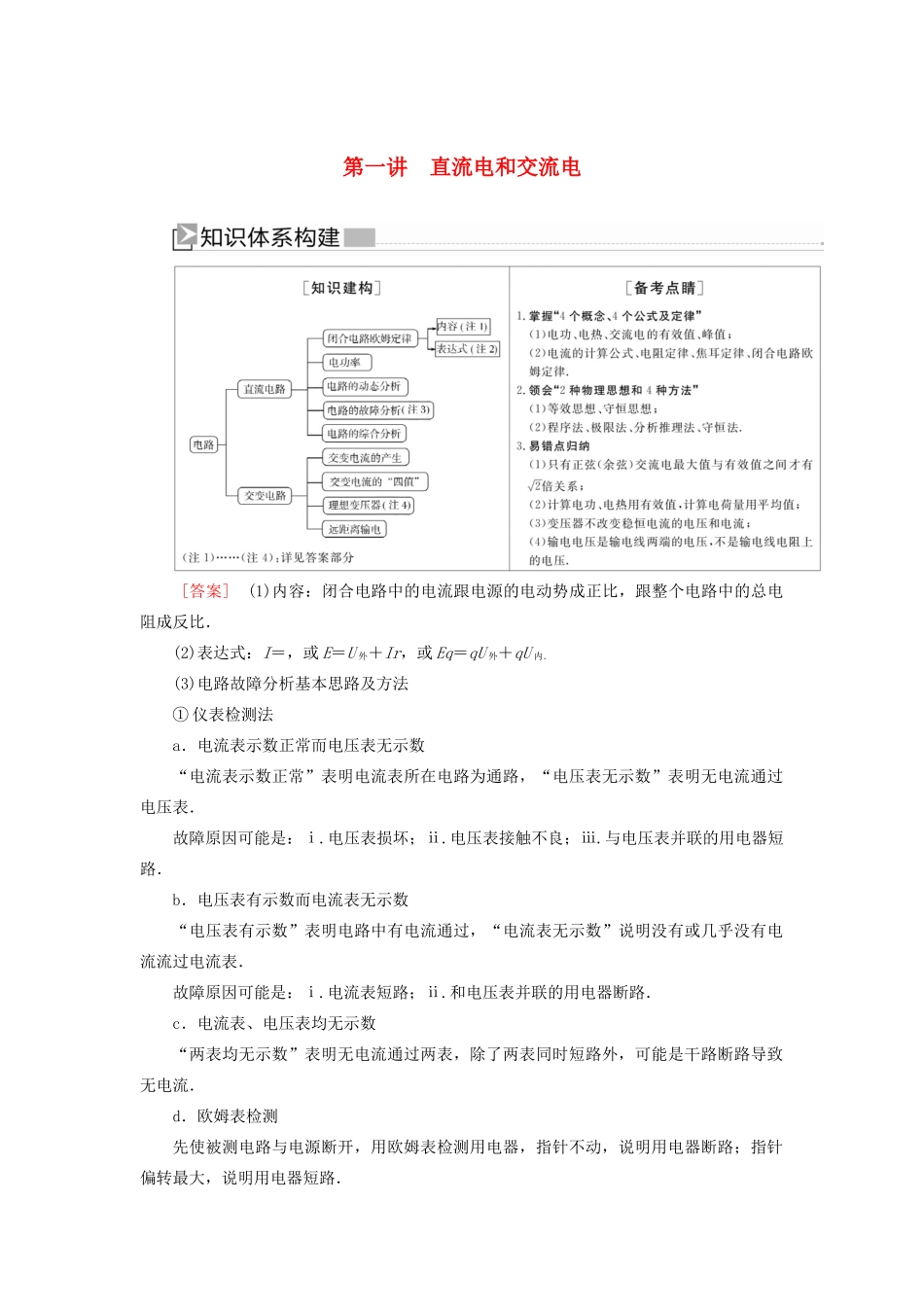

第一讲 直流电和交流电 [答案] (1)内容：闭合电路中的电流跟电源的电动势成正比，跟整个电路中的总电阻成反比．(2)表达式：I＝，或 E＝U 外＋Ir，或 Eq＝qU 外＋qU 内．(3)电路故障分析基本思路及方法① 仪表检测法a．电流表示数正常而电压表无示数“电流表示数正常”表明电流表所在电路为通路，“电压表无示数”表明无电流通过电压表．故障原因可能是：ⅰ.电压表损坏；ⅱ.电压表接触不良；ⅲ.与电压表并联的用电器短路．b．电压表有示数而电流表无示数“电压表有示数”表明电路中有电流通过，“电流表无示数”说明没有或几乎没有电流流过电流表．故障原因可能是：ⅰ.电流表短路；ⅱ.和电压表并联的用电器断路．c．电流表、电压表均无示数“两表均无示数”表明无电流通过两表，除了两表同时短路外，可能是干路断路导致无电流．d．欧姆表检测先使被测电路与电源断开，用欧姆表检测用电器，指针不动，说明用电器断路；指针偏转最大，说明用电器短路．② 假设法已知电路发生某种故障，寻找故障发生在何处时，可将整个电路划分为若干部分，然后逐一假设某部分电路发生故障，运用电流变化进行正向推理，推理结果若与题述物理现象不符合，则故障不是发生在这部分电路；若推理结果与题述物理现象符合，则故障可能发生在这部分电路，直到找出发生故障的全部可能为止，此方法亦称排除法．(4)理想变压器的基本特征① 无漏磁，故原、副线圈中的 Φ、相同．② 线圈无电阻，因此无电压降低，U＝E＝n.③ 根据＝得，套在同一铁芯上的线圈，无论是原线圈，还是副线圈，该比例都成立．④ 无电能损失．⑤ 变压器只能改变交变电流的电压和电流，不能改变交变电流的频率．热点考向一 直流电路的分析和计算【典例】 (多选)(2019·浙江杭州五县七校联考)如图所示电路，电源内阻不能忽略，R1阻值小于变阻器的总电阻，初态滑片 P 位于变阻器的中点，P 由中点向上移动到顶端的过程中( )A．电源内阻消耗的功率先减小后增大B．电源的效率先减小后增大C．电流表的示数先减小后增大D．电压表的示数先增大后减小[思路引领] [解析] 因 R1阻值小于变阻器的总电阻，则知在滑片 P 由中点向上移动的过程中，滑动变阻器与 R1并联部分电路的总电阻 R 并先增大后减小，电路中总电流 I 总＝先减小后增大，电源内阻消耗的功率 P 内＝IR 内先减小后增大，A 项正确．电源的效率 η＝＝＝先增大后减小，B 项错误．在滑片 P 由中点向上移动到顶端的过程...
